자산 분석 정보 조회

업로드된 자산에 대한 분석 결과와 세부 정보를 확인할 수 있습니다.

  1. 상단 네비게이션 바에서 [분석] 메뉴를 선택합니다.

  2. 화면 왼쪽의 뷰 아이콘 중 하나를 선택합니다.

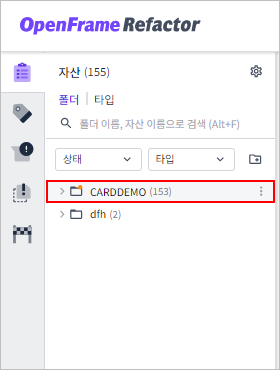

  3. 해당 뷰의 조회 목록에서 특정 항목(폴더, 타입, 태그, 자산)을 선택합니다.

    figure view search list click

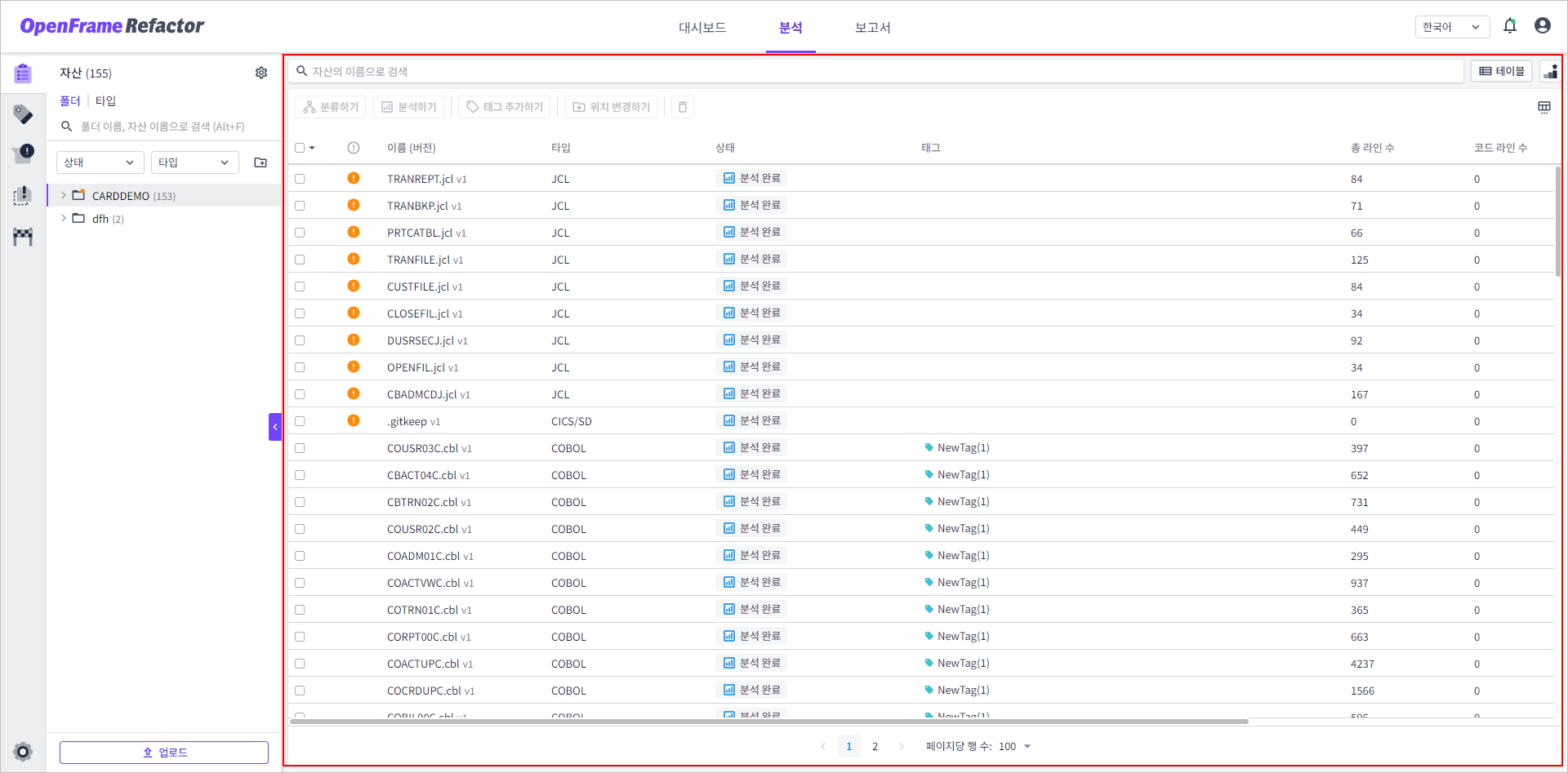

  4. 선택한 항목의 자산 정보가 화면에 표시되며, 다양한 정보를 확인할 수 있습니다.

    figure asset detail info main

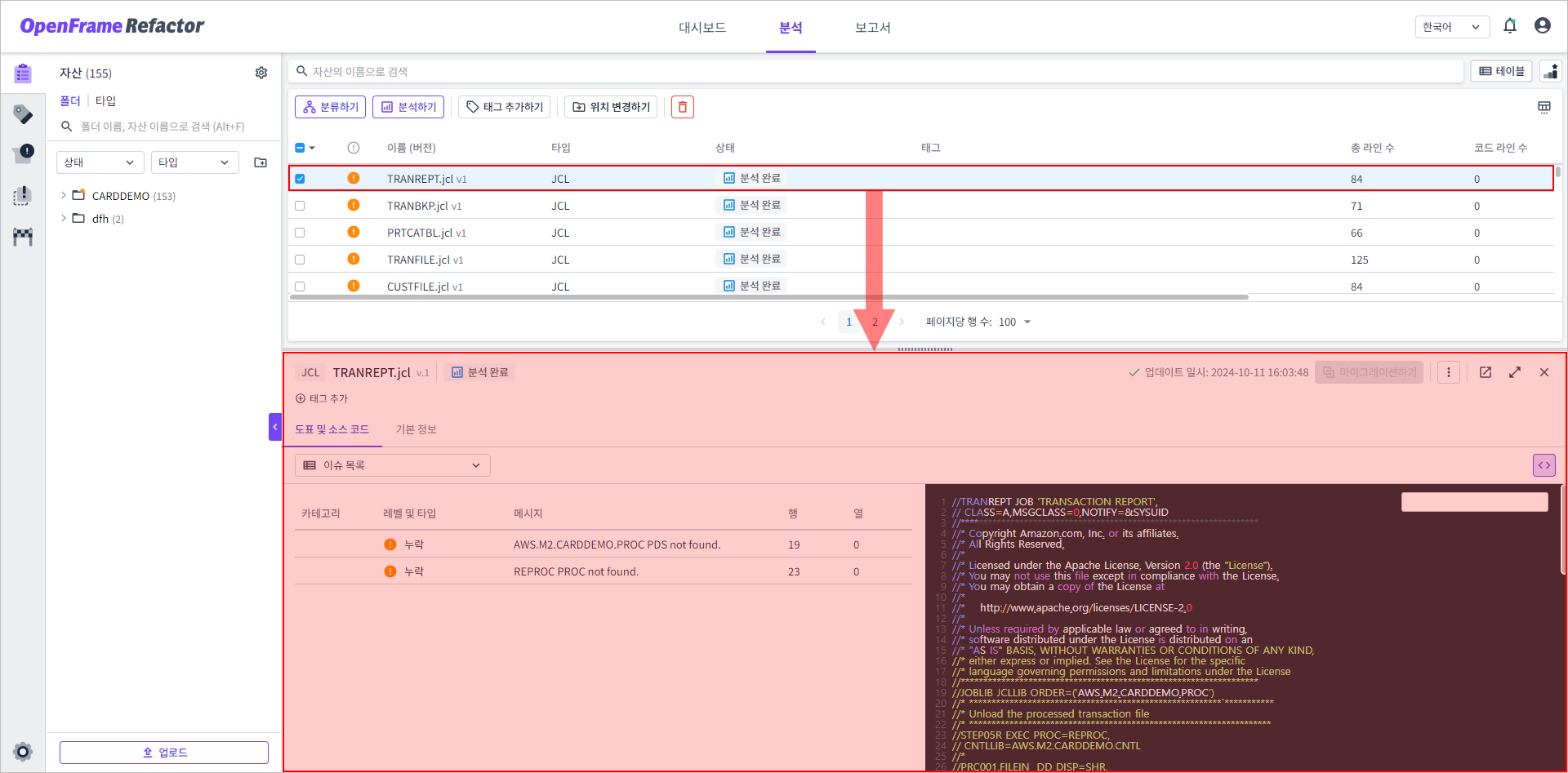

    이때 자산 정보 영역의 자산 목록에서 특정 자산을 클릭하면, 목록 아래에 해당 자산의 상세 정보 영역이 열립니다.

    figure asset info list click

자산 목록 뷰의 조회 목록에서 하위 자산이 없는 특정 자산을 선택하면 해당 자산의 상세 정보가 바로 표시됩니다.

기본 정보 조회

자산 상세 정보 영역에서 [기본 정보] 탭을 선택하면 해당 자산의 기본적인 정보를 조회할 수 있습니다.

figure asset detail basic info
항목 설명

디렉터리

자산이 저장된 경로입니다.

파일 크기 (MB)

자산의 파일 크기입니다. (단위: MB)

총 라인 수

소스 코드의 전체 라인 수입니다.

코드 라인 수

소스 코드에서 실행 가능한 코드만을 포함하는 라인 수입니다.

빈 라인 수

소스 코드의 공백 라인 수입니다.

주석 라인 수

소스 코드의 주석 라인 수입니다.

순환복잡도

소스 코드의 복잡도를 나타내는 지표입니다.

업데이트 일시

자산이 마지막으로 수정된 날짜와 시간입니다.

업데이트한 사람

자산을 마지막으로 수정한 사용자의 이름입니다.

부가 정보 조회

현재 표시된 자산 정보를 기준으로 다양한 조건에 따라 상위 5개의 자산 목록과 연결 관계가 없는 자산 목록을 조회할 수 있습니다.

  1. 자산 정보 영역 오른쪽 상단의 image 아이콘을 클릭합니다.

    figure additional information icon click

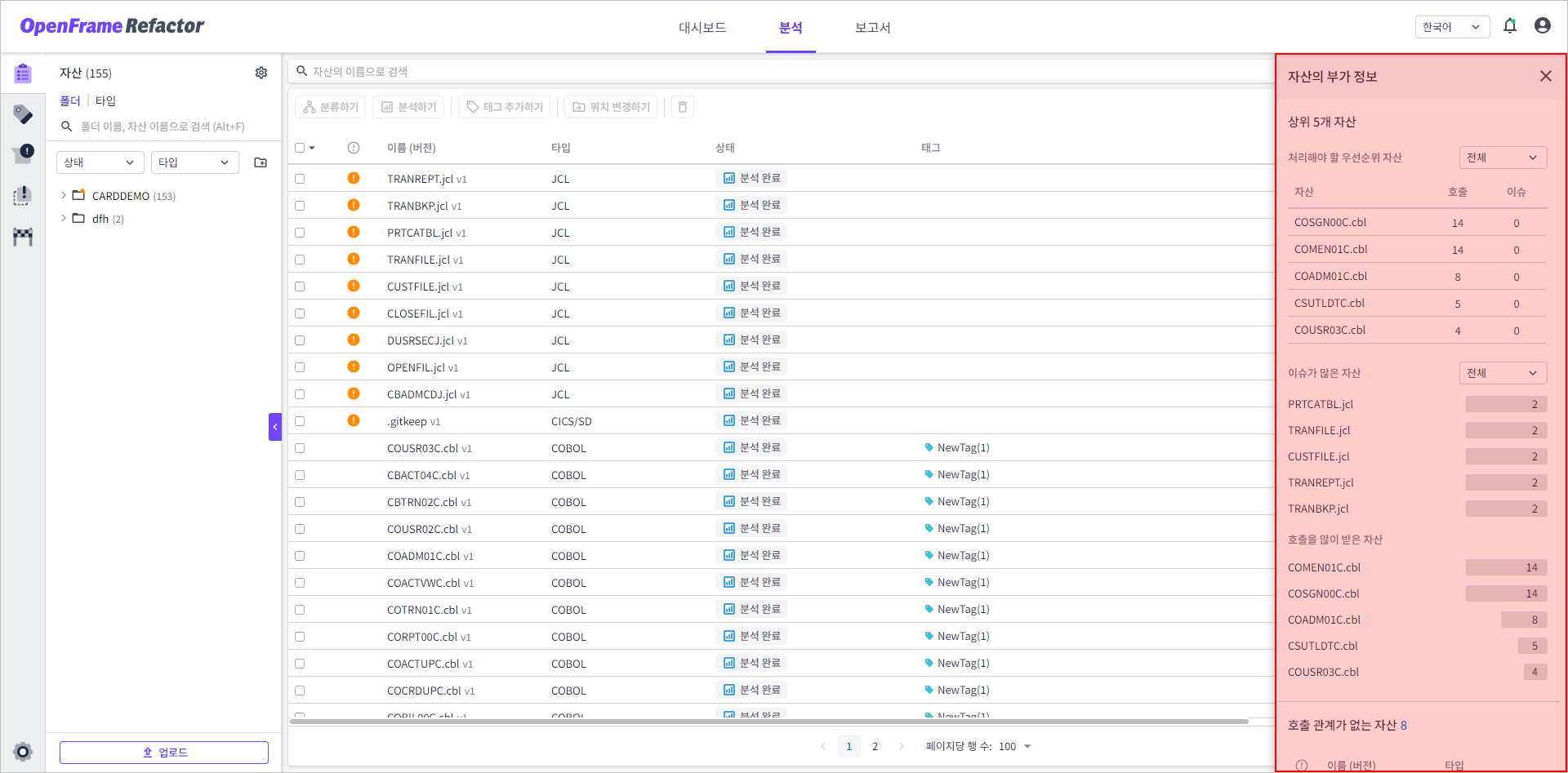

  2. 화면 오른쪽에 자산의 부가 정보가 표시됩니다.

    figure additional information main

    이때 제공하는 정보는 다음과 같습니다.

    항목 설명

    처리해야 할 우선순위 자산

    우선적으로 이슈를 해결해야 할 상위 5개의 자산 목록입니다.

    이슈가 많은 자산

    이슈가 많은 상위 5개의 자산 목록입니다.

    호출을 많이 받은 자산

    콜을 많이 받은 상위 5개의 자산 목록입니다.

    호출 관계가 없는 자산

    연결 관계가 없는 자산 목록입니다.

    각 목록에서 자산을 클릭하면 해당 자산의 상세 정보가 새 창으로 열립니다.

호출 관계 조회

분석이 완료된 COBOL 자산의 함수 호출 관계를 조회할 수 있습니다. 단, 이슈가 없는 COBOL 자산만 조회가 가능합니다.

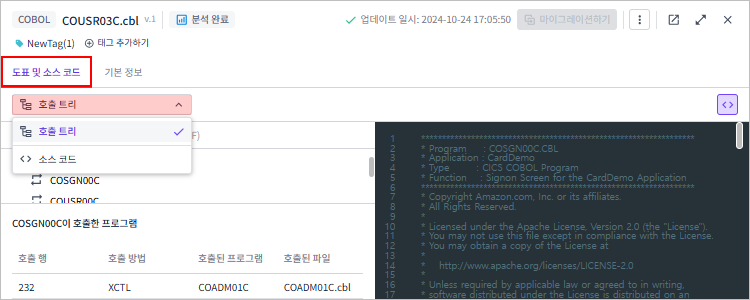

  1. 자산 상세 정보 영역에서 [도표 및 소스 코드] 탭의 드롭다운 목록에서 [호출 트리]를 선택합니다.

    figure asset detail list call tree

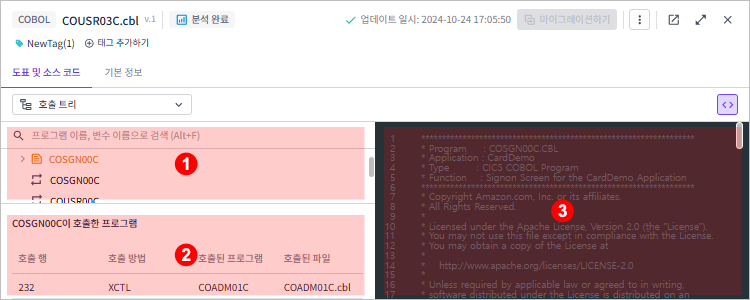

  2. 자산의 호출 관계 정보와 소스 코드가 표시됩니다.

    figure asset detail list call tree after

    • ① 호출 구조 트리

      각 프로그램 및 변수의 호출 관계를 트리 구조로 표시합니다. 이때 트리 구조에 표시된 프로그램 및 변수를 클릭하면 하단의 호출 프로그램 목록 영역에 호출 관련 정보가 표시됩니다.

    • ② 호출 프로그램 목록

      호출 구조 트리에서 선택한 프로그램 및 변수를 기준으로 호출되는 프로그램 및 호출될 것으로 예상되는 프로그램 목록입니다.

      이때 특정 행을 클릭하면 소스 코드에 호출 라인이 강조되어 표시됩니다.

      항목 설명

      호출 행

      호출이 발생한 소스 코드의 행 번호입니다.

      호출 방법

      호출한 함수의 이름입니다.

      호출된 프로그램

      호출되는 프로그램 및 변수의 이름입니다.

      호출된 파일

      호출되는 파일의 이름입니다.

    • ③ 소스 코드

      자산의 원본 소스 코드입니다.

      image 아이콘을 클릭하면 소스 코드 영역을 펼치거나 접을 수 있습니다.

이슈 목록 조회

분석이 완료된 자산에 존재하는 이슈 목록을 조회할 수 있습니다.

  1. 자산 상세 정보 영역에서 [도표 및 소스 코드] 탭의 드롭다운 목록에서 [이슈 목록]을 선택합니다.

    figure asset detail list issue lists

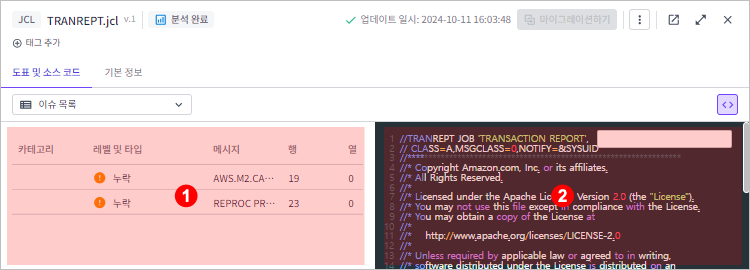

  2. 자산에 발생한 이슈 목록과 소스 코드가 표시됩니다.

    figure asset detail list issue lists after

    • ① 이슈 목록

      자산에 발생한 이슈 목록입니다. 이때 특정 행을 클릭하면 소스 코드에 해당 이슈 부분이 강조되어 표시됩니다. 단, '실패' 레벨의 이슈는 해당 기능이 동작하지 않습니다.

      항목 설명

      카테고리

      이슈의 종류입니다.

      레벨 및 타입

      이슈의 레벨입니다.

      메시지

      이슈에 대한 간략한 정보입니다.

      행

      이슈가 발생한 소스 코드의 행 번호입니다.

      열

      이슈가 발생한 소스 코드의 열 번호입니다.

    • ② 소스 코드

      자산의 원본 소스 코드입니다.

      image 버튼을 클릭하면 소스 코드 영역을 펼치거나 접을 수 있습니다.

소스 코드 조회

업로드된 자산의 소스 코드를 조회할 수 있습니다.

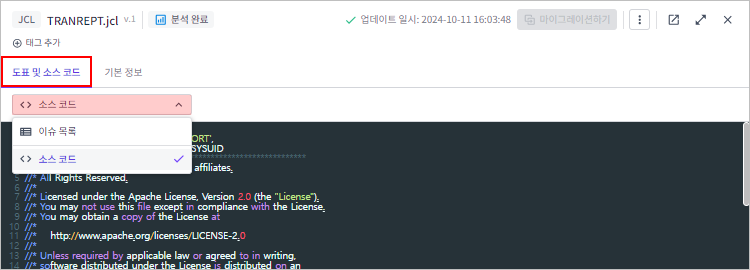

  1. 자산 상세 정보 영역에서 [도표 및 소스 코드] 탭의 드롭다운 목록에서 [소스 코드]를 선택합니다.

    figure asset detail list source code

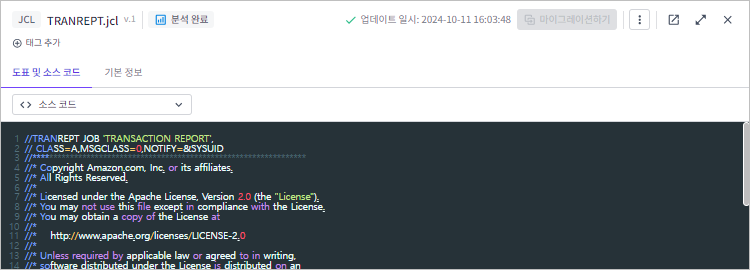

  2. 자산의 소스 코드가 표시됩니다.

    figure asset detail list source code after
