자산 목록 조회
업로드된 자산 목록을 다양한 기준으로 확인할 수 있습니다.
-
상단 네비게이션 바에서 [분석] 메뉴를 선택합니다.
-

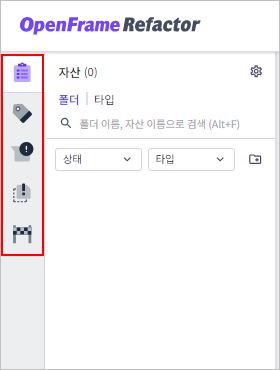

화면 왼쪽의 뷰 아이콘을 클릭하여 원하는 기준에 맞는 자산 목록을 트리 구조로 조회할 수 있습니다.
뷰 아이콘 설명
([자산])사용자가 업로드한 자산을 폴더 및 자산 타입 기준으로 조회합니다.
([태그])사용자가 정의한 태그를 기준으로 자산 목록을 조회합니다.
([이슈])자산 분석 과정에서 시스템이 탐지한 이슈가 발생한 자산의 목록을 조회합니다.
단, 이슈가 발생한 자산이 없을 경우 아이콘은 활성화되지 않습니다.
([중복 이름])업로드된 전체 자산 중 분석 중이거나 분석이 완료된 자산을 기준으로 이름이 동일한 자산의 목록을 조회합니다.
단, 동일한 이름의 자산이 없을 경우 아이콘은 활성화되지 않습니다.
([엔트리 포인트])사용자가 업로드한 자산 중 분석된 CICS/SD 파일에 정의된 트랜잭션 목록을 조회합니다.
또한 각 자산 목록 뷰의 조회 목록에서 특정 항목(폴더, 타입, 태그)을 선택하면 해당 항목의 자산 정보가 화면에 표시되어 다양한 정보를 확인할 수 있습니다.
자산 목록 뷰
[자산] 뷰
사용자가 업로드한 모든 자산을 폴더 및 자산 타입 기준으로 조회할 수 있습니다.
| 구분 | 설명 |
|---|---|
① |
자산의 총 개수입니다. |
② |
뷰 설정 버튼입니다. 해당 버튼을 클릭하면 다음 항목을 설정할 수 있습니다.
|
③ |
분류 기준입니다.
|
④ |
검색 영역입니다. '폴더 이름' 또는 '자산 이름’을 입력하면 일치하는 결과만 조회됩니다. |
⑤ |
상태 필터입니다. 클릭 후 드롭다운 목록에서 선택한 이슈 및 플로우 상태에 따라 목록을 필터링합니다. |
⑥ |
타입 필터입니다. 클릭 후 드롭다운 목록에서 선택한 자산의 타입에 따라 목록을 필터링합니다. |
⑦ |
조회된 목록입니다. 각 아이콘의 의미는 다음과 같습니다.
|
[태그] 뷰
사용자가 업로드한 자산을 태그 기준으로 분류하여 조회할 수 있습니다.
| 구분 | 설명 |
|---|---|
① |
태그의 총 개수입니다. |
② |
뷰 설정 버튼입니다. 해당 버튼을 클릭하면 다음 항목을 설정할 수 있습니다.
|
③ |
분류 기준입니다.
|
④ |
검색 영역입니다. '태그 이름' 또는 '자산 이름’을 입력하면 일치하는 결과만 조회됩니다. |
⑤ |
상태 필터입니다. 클릭 후 드롭다운 목록에서 선택한 이슈 및 플로우 상태에 따라 목록을 필터링합니다. |
⑥ |
타입 필터입니다. 클릭 후 드롭다운 목록에서 선택한 자산의 타입에 따라 목록을 필터링합니다. |
⑦ |
조회된 목록입니다. 각 아이콘의 의미는 다음과 같습니다.
|
[이슈] 뷰
자산 분석 과정에서 시스템이 탐지한 이슈가 발생한 자산의 목록을 조회할 수 있습니다.
| 구분 | 설명 |
|---|---|
① |
이슈의 총 개수입니다. |
② |
뷰 설정 버튼입니다. 해당 버튼을 클릭하면 다음 항목을 설정할 수 있습니다.
|
③ |
검색 영역입니다. '자산 이름’을 입력하면 일치하는 결과만 조회됩니다. |
④ |
타입 필터입니다. 클릭 후 드롭다운 목록에서 선택한 자산의 타입에 따라 목록을 필터링합니다. |
⑤ |
조회된 목록입니다. 각 아이콘의 의미는 다음과 같습니다.
|
[중복 이름] 뷰
자산 분석 과정에서 이름이 동일한 자산의 목록을 조회할 수 있습니다.
| 구분 | 설명 |
|---|---|
① |
이름이 동일한 자산의 총 개수입니다. |
② |
뷰 설정 버튼입니다. 해당 버튼을 클릭하면 다음 항목을 설정할 수 있습니다.
|
③ |
검색 영역입니다. '자산 이름’을 입력하면 일치하는 결과만 조회됩니다. |
④ |
타입 필터입니다. 클릭 후 드롭다운 목록에서 선택한 자산의 타입에 따라 목록을 필터링합니다. |
⑤ |
조회된 목록입니다. 각 아이콘의 의미는 다음과 같습니다.
|
자산 정보 뷰

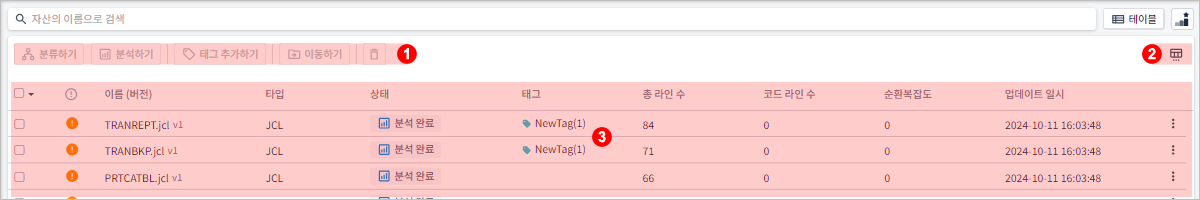

테이블 뷰
자산 목록 뷰의 조회 목록에서 선택한 특정 항목(폴더, 타입, 태그)에 속하는 자산의 상세 정보를 테이블 형태로 조회할 수 있습니다.
-
[자산] / [태그] / [이슈] / [중복 이름] 뷰
-
① 기능 버튼
기능 버튼을 통해 자산 목록에서 체크박스가 선택된 자산에 대해 특정 작업을 수행할 수 있습니다.
버튼 설명
자산의 타입을 분류합니다.
자산을 분석합니다. 단, 사용자 정의 타입으로 분류된 자산 및 '미분류' 상태의 자산은 분석 대상에서 제외됩니다.
자산에 태그를 지정합니다.
자산의 위치를 변경합니다.
자산을 삭제합니다.
-
② 컬럼 표시 설정
테이블에 표시할 컬럼을 선택합니다. 이때 체크박스가 선택된 항목들은 표 시되고, 체크박스가 해제된 항목들은 표시되지 않습니다.
-
③ 자산 목록
선택한 항목에 속하는 자산 목록입니다.
항목 설명
이슈 발생 여부입니다.
-
: '누락', '미지원' 이슈 -
: '실패' 이슈
이름 (버전)
자산의 이름입니다.
타입
자산의 타입입니다.
상태
자산의 플로우 상태입니다.
-
미분류
-
분류 중
-
미분석
-
분석 중
-
분석 완료
태그
자산에 추가된 태그입니다.
총 라인 수
소스 코드의 전체 라인 수입니다.
코드 라인 수
소스 코드에서 실행 가능한 코드만을 포함하는 라인 수입니다.
순환복잡도
소스 코드의 복잡도를 나타내는 지표입니다.
업데이트 일시
자산이 마지막으로 수정된 날짜와 시간입니다.
-
-
-

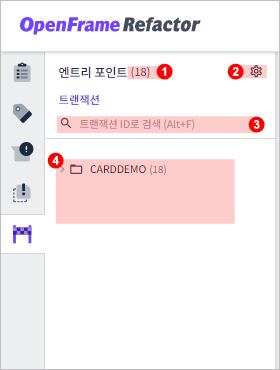

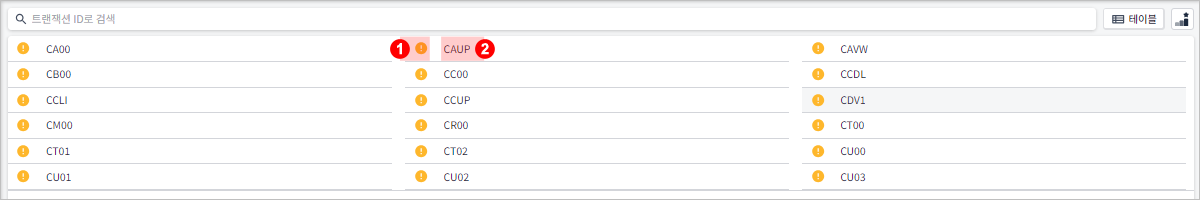

[엔트리 포인트] 뷰
구분 설명 ①
이슈 발생 여부입니다.
-
: '누락', '미지원' 이슈
-
: '실패' 이슈
②
트랜잭션 ID입니다.
-
