소개

OpenFrame GW(OpenFrame Gateway)는 업무 처리자가 사용하는 단말과 AIM과의 통신을 담당하는 모듈이다. TN3270 프로토콜을 지원하며, 지원하는 단말의 종류는 TN3270 프로토콜을 사용하여 3270 에뮬레이터와 Web 브라우저에서 터미널 기능을 사용할 수 있는 웹터미널(Web Terminal)이 있다.

게이트웨이는 접속하는 단말 이외에 기본적으로 AIM의 기반 시스템인 TP-Monitor와 연결되어 있고 단말의 숫자가 하나의 OpenFrame GW가 감당할 수 있는 것보다 많으면 게이트웨이를 2개 이상 운영하는 것도 가능하다.

AIMOMSVR(AIM Online Management Server, 이하 OMSVR)는 AIM의 기반 시스템인 TP-Monitor의 기능을 활용하여 애플리케이션의 상태 조작 및 관리를 위한 모듈이다. 애플리케이션의 기동 혹은 종료을 수행하고 애플리케이션의 상태 정보를 조회하는 역할도 수행한다.

AIMDCMS(AIM Data Communication Management System, 이하 DCMS)는 메시지의 전달과 스케줄링을 담당하는 모듈로, AIM에서 중추 역할을 한다. 단말과 애플리케이션간 전달되는 메시지를 스케쥴링하고, 애플리케이션의 상태에 따라 단말로 에러 메시지를 전달하는 역할을 수행한다.

다음은 DCMS의 동작 과정에 대한 설명이다.

업무의 구현에 따라 하나의 애플리케이션이 요청을 모두 처리하지 못하고 다른 애플리케이션으로 전달하는 경우가 있는데, 이 경우에는 DCMS가 메시지를 게이트웨이로 보내지 않고 다시 요청된 업무 애플리케이션으로 전달한다. 이렇게 애플리케이션으로부터 나온 결과 메시지가 다른 애플리케이션으로 전달되는 경우에는 코드 페이지 변환을 하지 않는다.

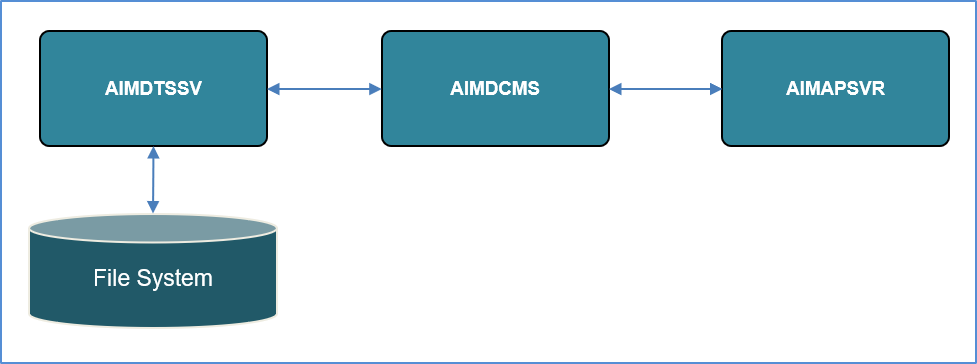

AIMAPSVR(AIM Application Server, 이하 APSVR)는 사용자가 작성한 업무프로그램을 실행시키는 모듈이다. DCMS로부터 전달받은 메시지를 처리할 수 있도록 사용자 애플리케이션이 실행될 수 있는 환경을 제공한다. 전달받은 메시지를 사용자 애플리케이션에서 사용할 수 있도록 해당 애플리케이션이 사용하는 통신 인터페이스에 맞게 데이터를 가공하며, 사용자 애플리케이션에서 메시지 처리가 끝나면 해당 메시지를 DCMS로 다시 전달하는 역할을 수행한다.

AIMPRTSV(AIM Print Server, 이하 PRTSV)는 ONLINE PRINT 단말로 장표 데이터를 전송하는 역할을 수행한다.

다음은 PRTSV의 동작 과정에 대한 설명이다.

AIMIDCM(AIM Integrated Data Communication Manager, 이하 IDCM)은 SMR(Session Management Region)을 지원하기 위한 서버 프로세스이다. SMR은 한 번의 사인온으로 여러 DCMS/TSO 업무 애플리케이션을 편하게 선택할 수 있는 기능을 제공한다. 사용자에게 DCMS/TSO 업무 애플리케이션들을 할당하여 해당 사용자가 IDCM에 사인온하면 할당된 업무들의 리스트를 메뉴 화면으로 구성하여 보여주며, 원하는 업무를 선택하여 실행시킬 수 있도록 편리한 인터페이스를 제공한다.

다음은 IDCM에서 지원하고 있는 SMR의 기능에 대한 설명이다.

IDCM에서 SMR 메뉴 화면을 구성할 때 필요한 정보들은 aimsmradm 툴에서 등록한다.
