System

본 장에서는 OpenFrame Manager의 메뉴 중 [System]의 주요 기능에 대해 설명한다.

1. 개요

[System] 메뉴는 OpenFrame 시스템에 대해 현재 Database의 Lock 정보와 Session 정보를 조회할 수 있다.

상단의 메뉴 영역에서 [System]를 선택하고 네비게이션 영역에서 수행할 업무를 선택한다.

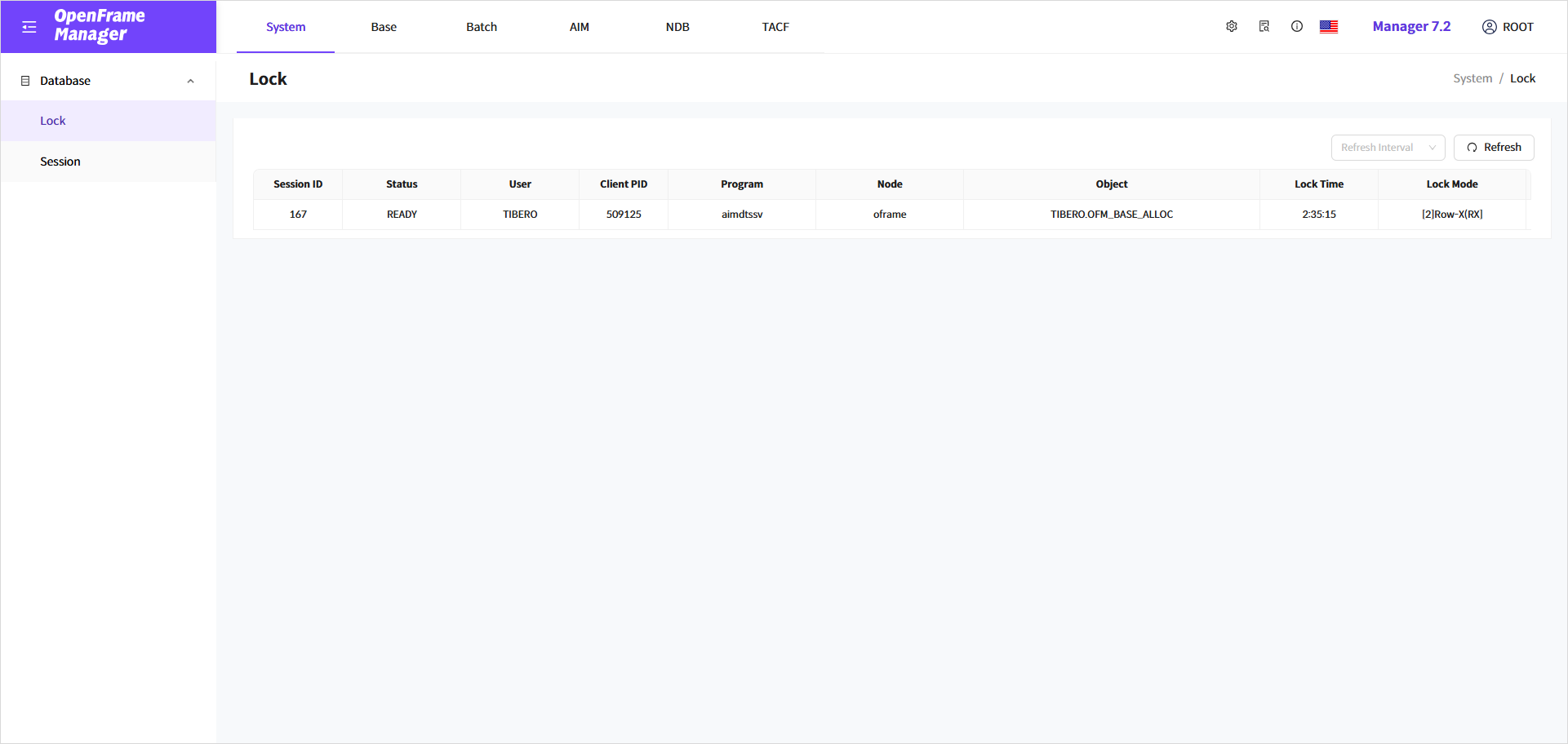

System 메인 화면

다음은 네비게이션 영역 메뉴에 대한 설명이다.

메뉴	설명
Lock	Lock 목록을 조회한다.
Session	Session 목록을 조회한다.

메뉴

설명

Lock

Lock 목록을 조회한다.

Session

Session 목록을 조회한다.

2. Lock

네비게이션 영역에서 [Lock] 메뉴를 선택하면 OpenFrame System에서 현재 Database 에 적용된 Lock 정보를 확인할 수 있다.

Lock 화면의 [Refresh Interval] 드롭다운 메뉴에서 특정 Interval을 선택하여 Lock 정보를 일정 주기마다 모니터링 할 수 있고, 최신 정보를 조회하려면 [Refresh] 버튼을 클릭한다.

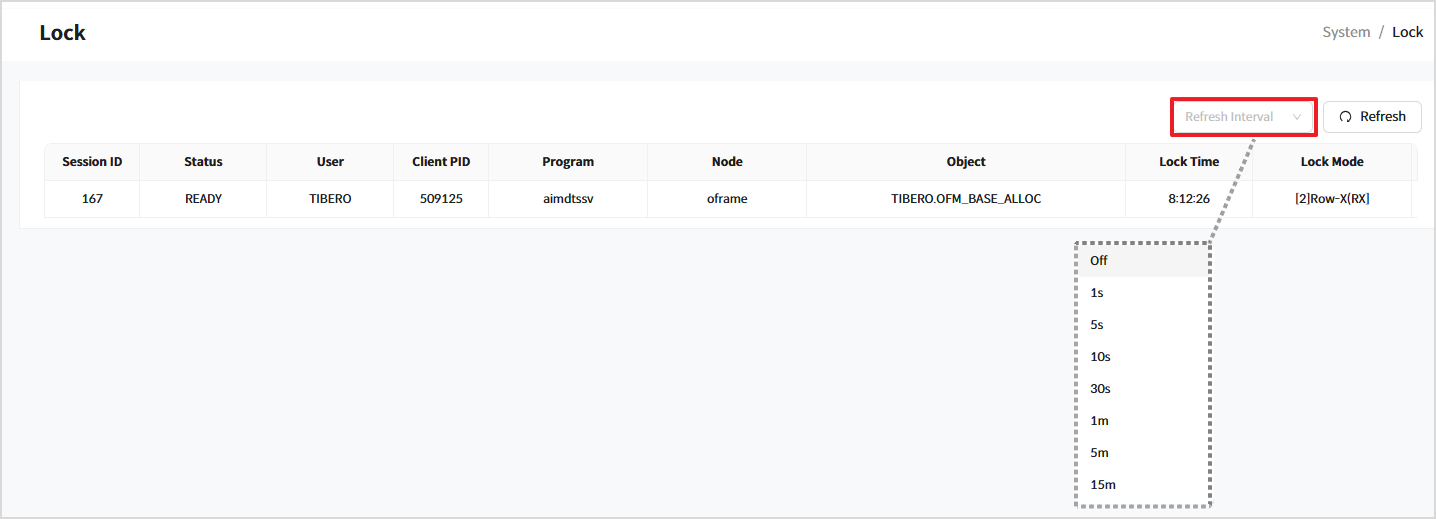

[System] - Lock 화면

항목	설명
Session ID	트랜잭션을 수행 중인 Session ID이다.
Status	트랜잭션을 수행하고 있는 Session의 상태 정보이다.
User	트랜잭션을 수행 중인 Session의 사용자이다.
Client PID	트랜잭션을 수행 중인 Client의 PID이다.
Program	트랜잭션을 수행 중인 Program(OpenFrame server) 이름이다.
Node	트랜잭션을 수행 중인 Node(OpenFrame Node) 이름이다.
Object	DML Lock이 걸려있는 오브젝트이다.
Lock Time	DML Lock이 걸려있는 시간이다.
Lock Mode	DML Lock의 종류 (RS=1, RX=2, S=3, SRX=4, X=5)이다.

항목

설명

Session ID

트랜잭션을 수행 중인 Session ID이다.

Status

트랜잭션을 수행하고 있는 Session의 상태 정보이다.

User

트랜잭션을 수행 중인 Session의 사용자이다.

Client PID

트랜잭션을 수행 중인 Client의 PID이다.

Program

트랜잭션을 수행 중인 Program(OpenFrame server) 이름이다.

Node

트랜잭션을 수행 중인 Node(OpenFrame Node) 이름이다.

Object

DML Lock이 걸려있는 오브젝트이다.

Lock Time

DML Lock이 걸려있는 시간이다.

Lock Mode

DML Lock의 종류 (RS=1, RX=2, S=3, SRX=4, X=5)이다.

3. Session

네비게이션 영역에서 [Session] 메뉴를 선택하면 OpenFrame System에서 현재 대상 Database에 접속되어 있는 모든 세션과 현재 작업 중인 세션의 수를 확인할 수 있다.

Session 화면의 [Refresh Interval] 드롭다운 메뉴에서 특정 Interval을 선택하여 Session 정보를 일정 주기마다 모니터링 할 수 있고, 최신 정보를 조회하려면 [Refresh] 버튼을 클릭한다.

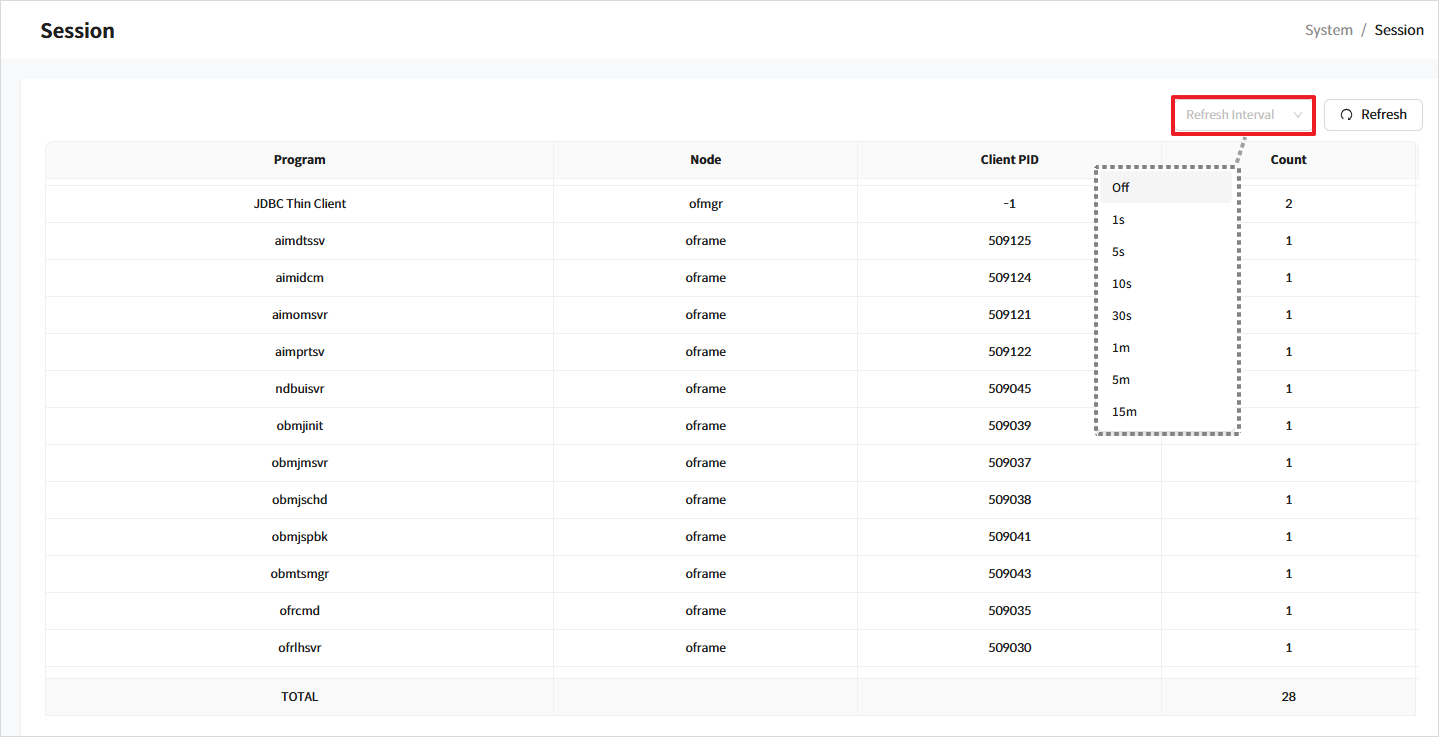

[System] - Session 화면

항목	설명
Program	현재 접속 중인 Program 이름이다.
Node	현재 접속 중인 Node 이름이다.
Client PID	현재 접속 중인 Client의 PID이다.
Count	현재 접속 중인 Session 수이다.

항목

설명

Program

현재 접속 중인 Program 이름이다.

Node

현재 접속 중인 Node 이름이다.

Client PID

현재 접속 중인 Client의 PID이다.

Count

현재 접속 중인 Session 수이다.
