거래그룹

개요

거래그룹은 관련된 거래들을 논리적으로 묶어 관리하는 컨테이너입니다. 거래를 그룹화함으로써 다음과 같은 이점을 얻을 수 있습니다.

  • 관련 거래의 체계적인 분류 및 관리

  • 파싱 규칙의 상속을 통한 설정 간소화

  • 계층적 구조로 대규모 시스템 관리 용이

거래그룹 생성

리소스 트리에서 원하는 업무그룹 또는 상위 거래그룹의 컨텍스트 메뉴를 열고 [리소스 생성] > [거래그룹 생성]을 선택합니다.

워크스페이스의 탭 편집기 영역에 [거래그룹 생성] 탭이 표시되면 설정 정보를 입력합니다. [거래그룹 생성] 탭은 [거래그룹 정보] 및 [파싱 정보] 탭으로 구성됩니다.

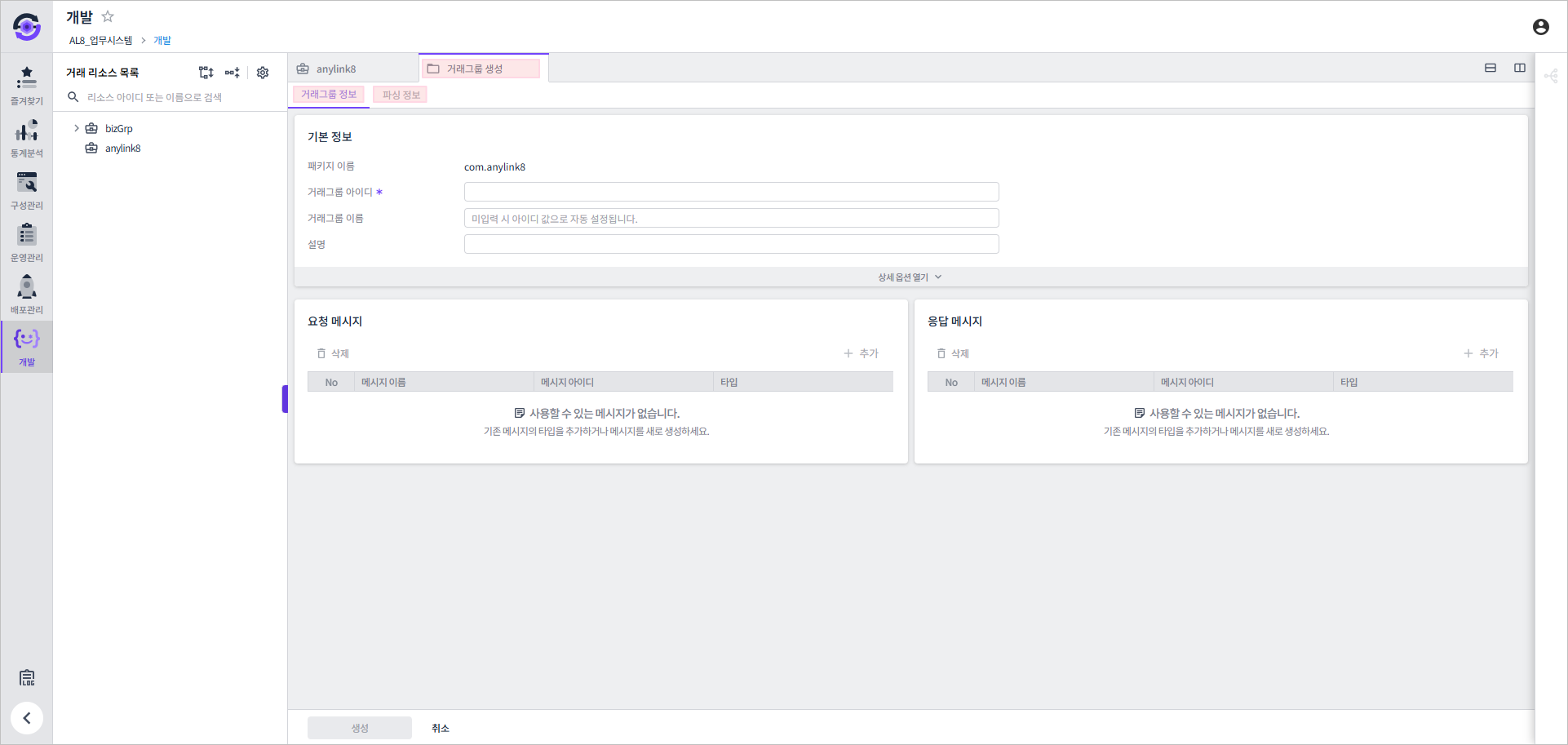

biztx group create

설정이 완료되면 각 탭 하단의 [생성] 버튼을 클릭합니다.

거래그룹 정보 설정

[거래그룹 정보] 탭에서는 기본 정보와 요청/응답 메시지 정보를 설정합니다.

biztx group create biztxgroup info

  • ① 기본 정보 설정

    거래그룹의 기본 정보를 입력합니다. (*: 필수 설정 항목)

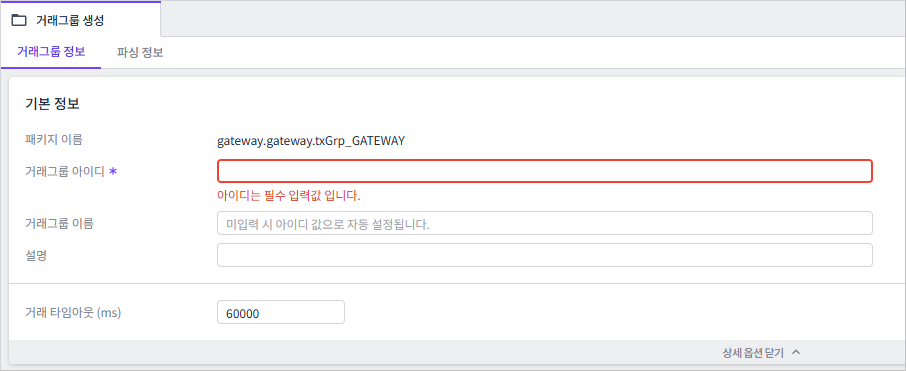

    biztx group create basic info
    항목 설명

    거래그룹 아이디 *

    거래그룹의 고유 식별자입니다. 영어 소문자로 시작해야 하며, 영어 대소문자, 숫자, 및 언더스코어(_)를 조합하여 2~32자 이내로 입력합니다.

    거래그룹 이름

    거래그룹의 표시 이름입니다. 2~32자 이내로 입력해야 하며, 한글, 영문, 숫자 및 다음 특수문자를 사용할 수 있습니다. 미입력 시 아이디 값으로 자동 설정됩니다.

    * 언더스코어(_), 하이픈(-), 대괄호([]), 중괄호({}), 괄호(()), 쉼표(,), 콜론(:)

    설명

    거래그룹의 용도, 특징 등을 작성합니다.

  • ② 요청/응답 메시지 설정

    거래그룹의 요청 및 응답 메시지를 설정하는 방법은 거래의 요청 및 응답 메시지를 설정하는 방법과 동일합니다.

파싱 정보 설정

[거래그룹 생성] > [파싱 정보] 탭에서 거래그룹의 거래 식별 코드를 설정합니다.

거래 식별 코드는 상위 거래그룹의 파싱룰을 기준으로 메시지에서 추출한 값과 비교하여 거래그룹을 식별하는 데 사용되는 코드입니다.

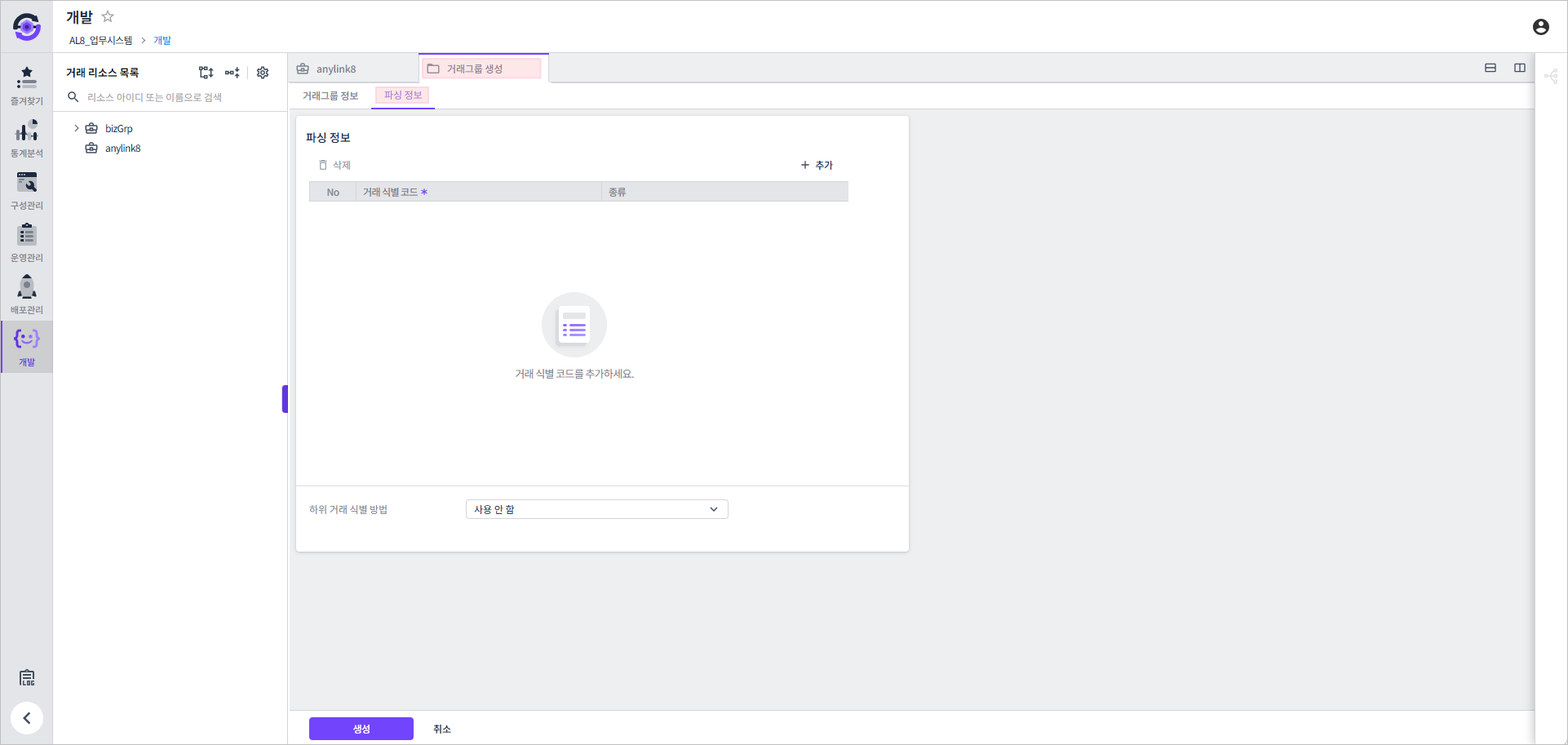

biztx group create parsing info

거래 식별 코드 테이블에서 [+ 추가] 버튼을 클릭하여 다음 정보를 입력합니다.

biztx group create biztx code add
항목 설명

거래 식별 코드 *

상위 파싱룰로 추출된 값과 매칭할 해당 거래그룹의 식별 코드를 입력합니다.

종류

메시지 유형입니다. 파싱룰은 요청 메시지를 기준으로 거래를 식별하므로 'REQUEST’로 고정됩니다.

하위 거래 식별 방법

파싱룰 타입을 선택합니다. 각 타입에 대한 설명 및 추가 설정 항목에 대해서는 파싱룰 타입을 참고합니다.

  • 사용 안 함

  • Offset-Length

  • HTTP Path

  • URL Parameter

  • Json Pointer

거래 식별 코드를 삭제하려면 편집 모드에서 삭제할 행을 선택합니다. 거래 식별 코드 테이블 상단의 [삭제] 버튼이 활성화되면, 버튼을 클릭하여 선택한 행을 삭제합니다.

파싱룰 타입

파싱룰은 수신 메시지에서 거래 식별 코드를 추출하여, 해당 메시지를 처리할 거래를 결정하는 데 사용합니다. 파싱룰이 올바르지 않으면 거래 식별에 실패하여 메시지를 정상적으로 처리하지 못할 수 있습니다.

거래그룹에 설정한 파싱룰은 하위 거래그룹 및 거래에 상속됩니다.

거래그룹 A (파싱룰: JSON_POINTER, header.type)
├── 거래그룹 B (상속됨)
│   └── 거래 1 (상속됨)
└── 거래 2 (상속됨)

하위 거래그룹에서 파싱룰을 재정의하면 해당 설정이 우선 적용됩니다.

다음은 각 파싱룰과 지원하는 프로토콜에 대한 설명입니다. Offset-Length, URL Parameter, Json Pointer 룰을 선택한 경우 추가 필드를 설정해야 합니다.

파싱룰 타입 설명 주요 프로토콜

사용 안 함

파싱룰을 사용하지 않으며, 하위 거래를 엔드포인트에 직접 연결하여 거래를 식별합니다.

파싱룰 없이 거래그룹을 엔드포인트에 연결하면 거래 수행 시 오류가 발생할 수 있으므로 주의해야 합니다.

-

Offset-Length

고정 위치에서 바이트 단위로 값을 추출합니다. Offset, Length 필드를 추가로 설정해야 합니다.

TCP

HTTP Path

HTTP 요청 경로로 거래를 식별합니다.

추출되는 값은 HTTP 요청 경로입니다. (예: /api/orders)

HTTP

URL Parameter

HTTP URL의 쿼리 파라미터에서 값을 추출합니다. key 필드를 추가로 설정해야 합니다.

HTTP

Json Pointer

JSON 메시지에서 특정 필드 값을 추출하여 거래를 식별합니다. JSON Pointer 필드를 추가로 설정해야 합니다.

HTTP, TCP (JSON 메시지 사용 시)

Offset-Length 추가 필드 설정

Offset-Length 룰 타입을 선택한 경우 다음 필드를 필수로 설정해야 합니다. 고정 길이 메시지에서 특정 위치의 값을 추출하며, TCP 프로토콜의 전문 통신에서 주로 사용됩니다.

항목 설명

Offset *

추출을 시작할 바이트 위치입니다. 0부터 시작합니다.

Length *

추출할 바이트 수입니다.

다음은 Offset-Length 룰을 적용한 예시입니다.

메시지: [HEADER----][CODE][BODY-------------------]
         0         10    14

오프셋: 10, 길이: 4 → "CODE" 추출

URL Parameter 추가 필드 설정

URL Parameter 룰 타입을 선택한 경우 다음 필드를 필수로 설정해야 합니다. HTTP URL의 쿼리 파라미터에서 값을 추출합니다.

항목 설명

key *

추출할 쿼리 파라미터의 키 이름입니다.

다음은 URL Parameter 룰을 적용한 예시입니다.

URL: /api/process?txType=TRANSFER&amount=100

key: txType → "TRANSFER" 추출

Json Pointer 추가 필드 설정

Json Pointer 룰 타입을 선택한 경우 다음 필드를 필수로 설정해야 합니다. JSON 메시지에서 dot notation을 사용하여 값을 추출합니다.

항목 설명

JSON Pointer *

dot notation 경로입니다. 점(.)으로 중첩 필드에 접근합니다.

다음은 JSON Pointer 룰의 문법입니다.

txType            → 1단계 필드
header.code       → 중첩 필드
items[0].type     → 배열 요소의 필드

다음은 JSON Pointer 룰을 적용한 예시입니다.

JSON Pointer JSON 추출 값

txType

{"txType": "TRANSFER"}

"TRANSFER"

header.code

{"header": {"code": "0100"}}

"0100"

items[0].type

{"items": [{"type": "A"}]}

"A"

거래그룹 조회 및 수정

리소스 트리에서 원하는 거래그룹을 클릭하면 워크스페이스의 탭 편집기 영역에 해당 거래그룹 탭이 표시됩니다.

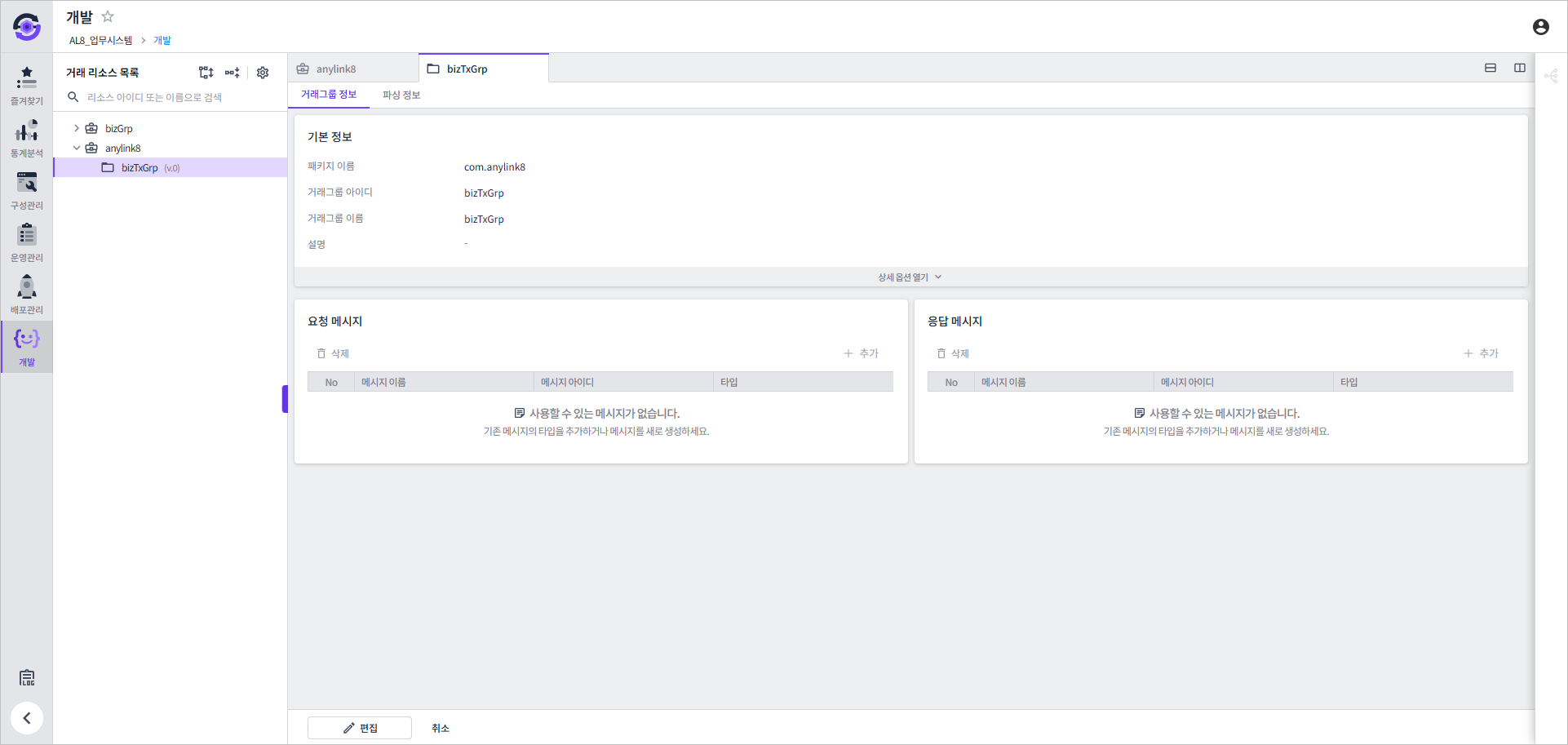

biztx group detail

조회 가능한 항목에 대한 설명은 거래그룹 생성을 참고합니다. 거래그룹 정보를 수정하려면 탭 하단의 [편집] 버튼을 클릭해 편집 모드로 전환합니다.
