소개

통합 서버에 로그인하기 위해서는 다음과 같은 절차로 서버를 설정해야 한다.

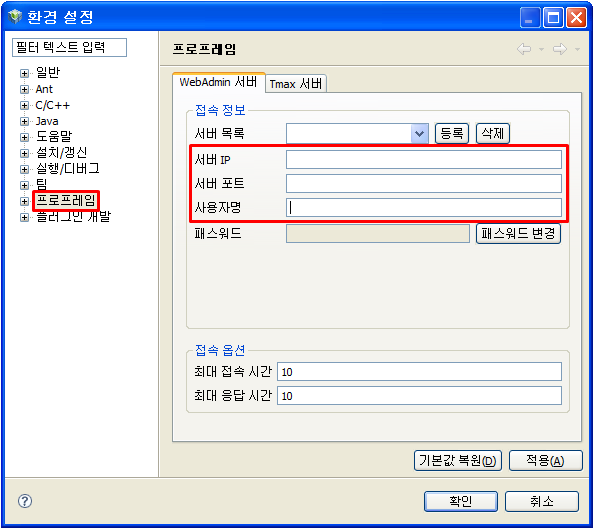

[창] > [환경 설정]을 클릭해서 대화상자의 왼쪽 메뉴에서 [프로프레임]을 선택한다. 환경 설정 대화상자에서 접속할 정보를 입력하고 [확인] 버튼을 클릭한다.

이전 절과 같이 스튜디오와 통합 서버가 통신하기 위한 로그인 설정이 완료되면 스튜디오 메뉴 상단에 위치한 [로그인] 단축 아이콘을 클릭한다.

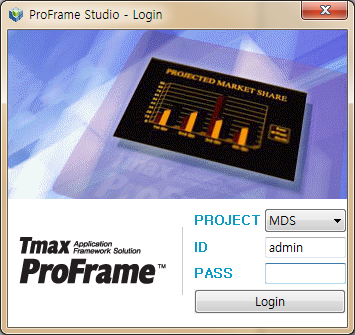

로그인 화면에 접속할 프로젝트 아이디, 아이디와 패스워드를 입력하고 [Login] 버튼을 클릭한다.

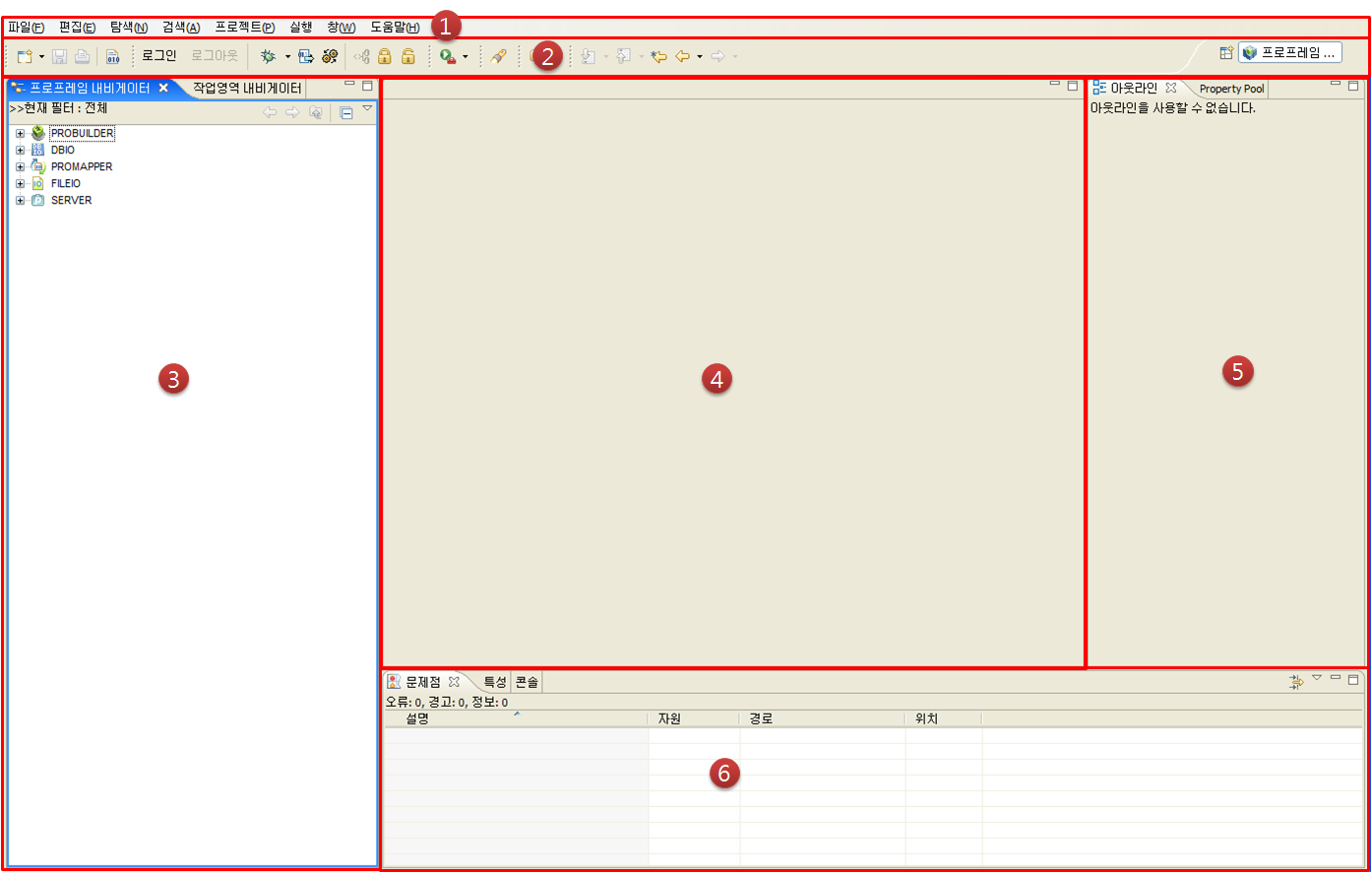

메인 메뉴는 이전 그림에서 1번에 해당하는 영역으로 파일, 편집, Refactor, 탐색, 검색, 프로젝트, 실행, 창, 도움말로 구성된다.

이 중 [창] > [보기 표시], [창] > [환경 설정], [도움말] > [프로프레임 스튜디오 정보]를 제외한 메뉴는 Eclipse의 메뉴이므로 본 안내서에는 해당 메뉴만 설명한다.

이 영역에서는 특정 기능의 빠른 실행을 위해 메인 메뉴에 있는 일부 주요 메뉴를 표시한다.

내비게이터는 프로프레임(RI) 내비게이터와 작업영역(WS) 내비게이터, 어드민 내비게이터가 존재한다.

각각의 내비게이터는 다음과 같은 기능을 제공한다.

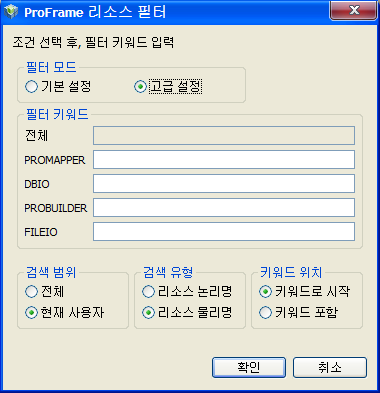

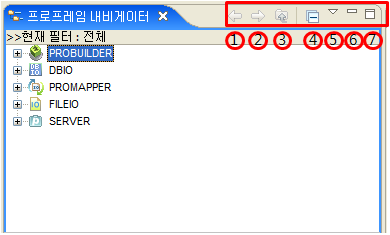

각각의 내비게이터의 상단에는 툴바가 있어 내비게이터의 트리를 제어하기 위한 기능들을 제공한다.

다음은 툴바의 아이콘에 대한 설명이다.

다음은 툴 바의 세부 항목에 대한 설명이다.

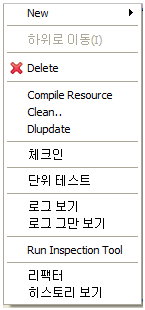

다음은 각 영역에서 리소스를 선택한 후 오른쪽 마우스 버튼을 클릭하면 나타나는 메뉴에 대한 설명이다.

스튜디오 화면구성 중 편집기 영역은 내비게이터 영역에서 원하는 리소스를 선택한 후 마우스로 더블클릭하면 편집기에 해당 내용이 나타난다.

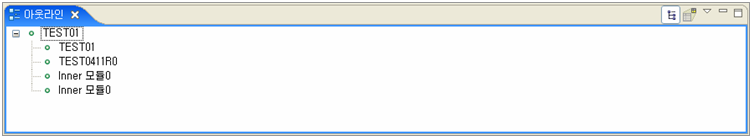

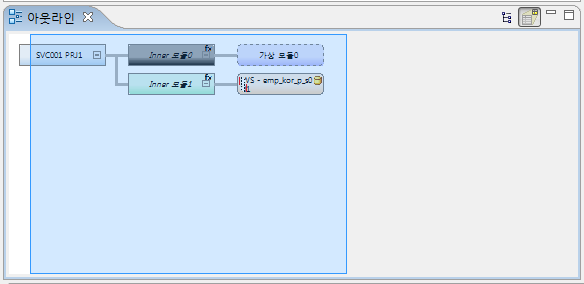

아웃라인에서는 서비스나 모듈의 소스 구조를 표시하고 EMB 화면의 축소 이미지를 보여주는 역활을 한다.

ProFrame 5.0 Fix1 이후부터는 EMB 에디터의 [source] 탭에서 EMB 전체 모습을 축소하여 현재 자신이 수정하고 있는 노드의 위치를 알려 주는 기능이 추가되었다. 수정 중인 노드는 검정색으로 표시된다. 수정 중인 노드의 위치는 소스를 드래그하거나, 직접 수정하는 경우에만 나타난다.

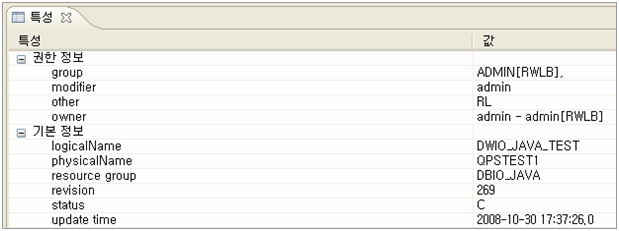

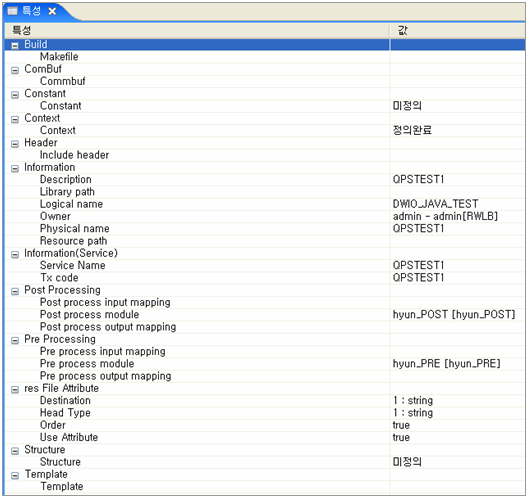

스튜디오 화면구성 중 지원 기능 영역은 리소스 의존성 검색, 히스토리 검색 등의 기능을 지원한다. 기본적으로는 [문제점], [특성], [콘솔] 탭이 스튜디오에 나타나며 [창] > [보기 표시]에서 [리소스 의존성], [리소스 히스토리], [리소스풀], [아웃라인] 등을 선택하여 해당 탭을 추가할 수 있다.

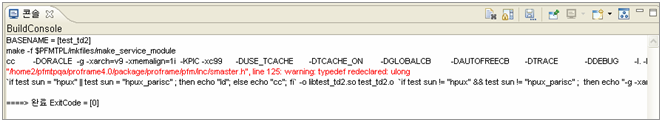

컴파일, Dlupdate의 결과 및 오류, 단위 테스트의 로그보기 기능을 실행하면 해당 서비스의 로그를 보여주는 탭이다.

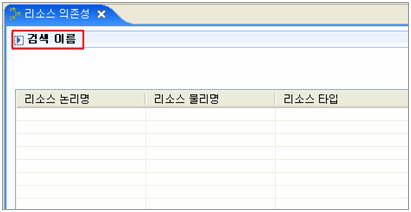

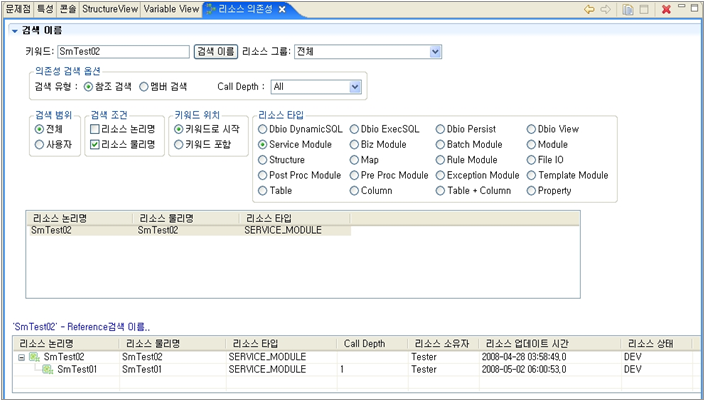

모듈을 수정하거나 삭제할 경우 해당 모듈을 사용하는 다른 모듈에 영향을 줄 수 있다. 따라서 [리소스 의존성] 탭을 사용하여 작업 영향을 확인한 후 수정, 삭제 작업을 한다.

리소스 의존성의 정보는 다음 순서로 확인한다. 단, 기준은 RI 리소스를 대상으로 한다.

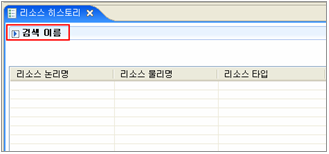

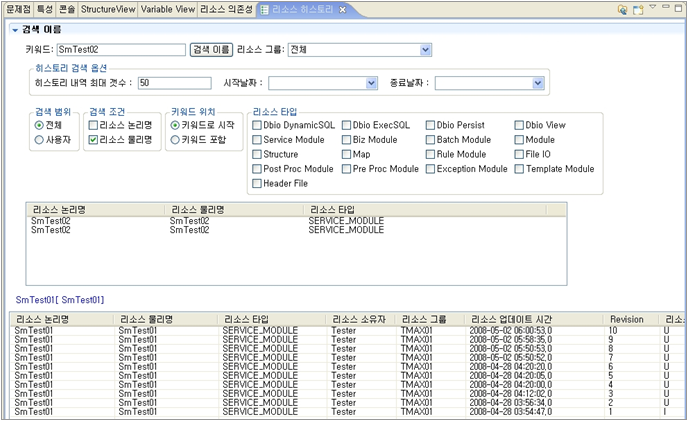

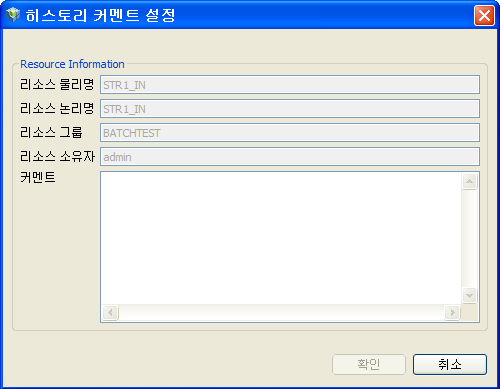

리소스가 변경되면 리소스 히스토리가 남는다. 리소스 히스토리는 현재 개발 중인 리소스의 내용과 예전 리소스를 비교할 경우 혹은 예전 상태로 되돌릴 때 사용된다.

리소스 히스토리는 다음의 순서로 확인한다.

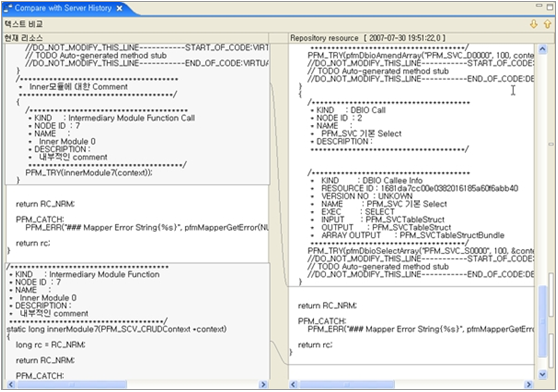

검색 결과로 현재 리소스를 예전 리소스로 복원 또는 현재 리소스와 예전 리소스를 비교할 수 있다.

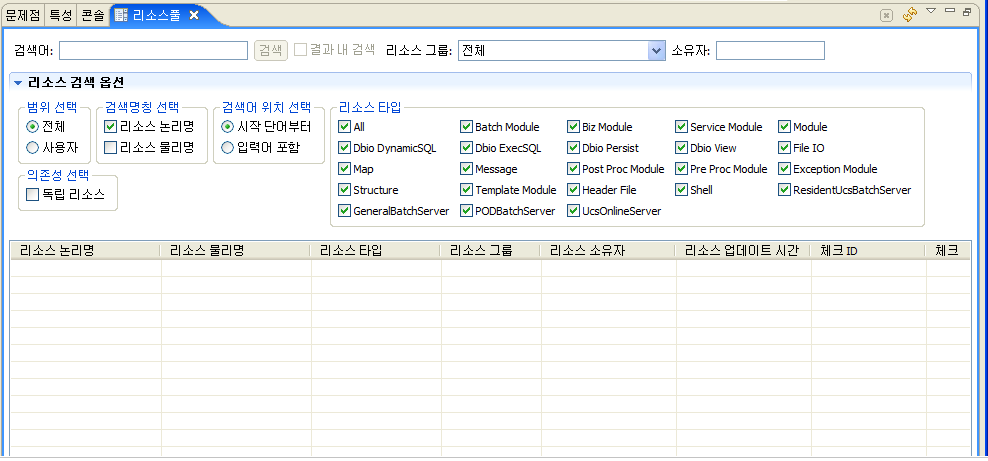

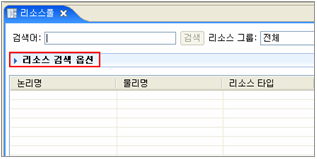

리소스풀은 개발된 리소스를 검색하는 기능을 제공한다.

다음은 기타 뷰에 대한 설명이다.

각 화면에 대한 자세한 내용은 해당 단락의 내용을 참고한다.

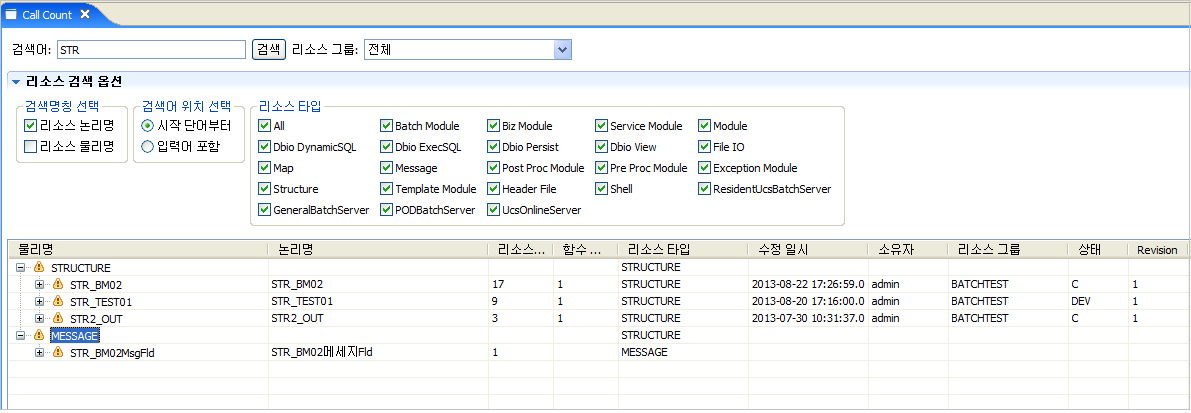

해당 리소스에 대한 호출 횟수와 어떤 리소스에서 호출했었는지 등을 확인할 수 있다. 단, 기준은 RI 리소스를 대상으로 한다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [Call Count]를 클릭한다.

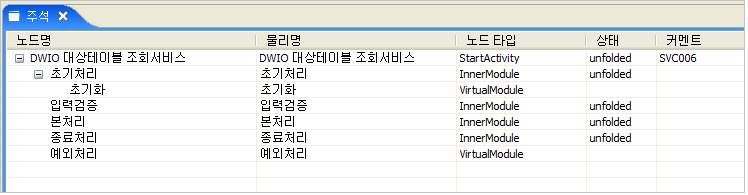

Comment View에서는 각 노드에 대한 설명을 작성할 수 있다. 여기서 작성된 노드에 대한 설명은 소스상에 반영되어 나타난다. 단, 기준은 RI 리소스를 대상으로 한다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [주석]을 클릭한다.

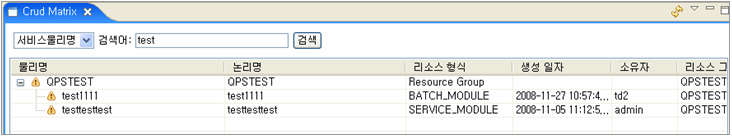

서비스 모듈에서 사용 중인 테이블에 대해 SQL 용도를 확인하는 기능이다. Persist로 생성된 쿼리에 대해서만 Crud Matrix 조회가 가능하다. 단, 기준은 RI 리소스를 대상으로 한다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [Crud Matrix]를 클릭한다.

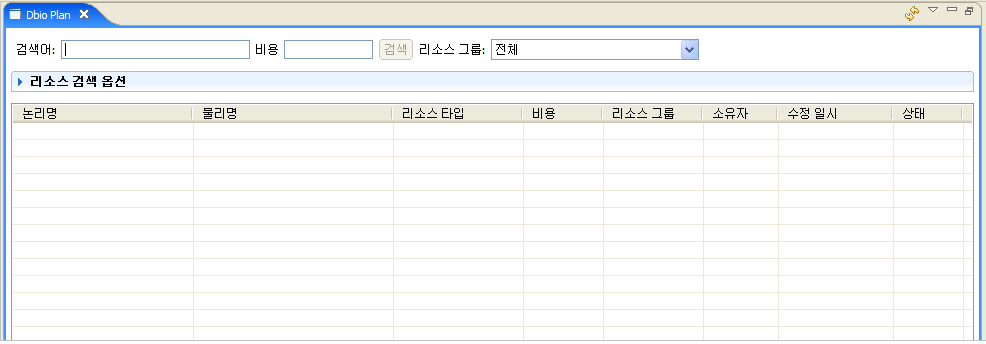

DBIO를 통해 작성되는 쿼리의 Execute Plan을 확인할 수 있다. 단, 기준은 RI 리소스를 대상으로 한다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [Dbio Plan]를 클릭한다.

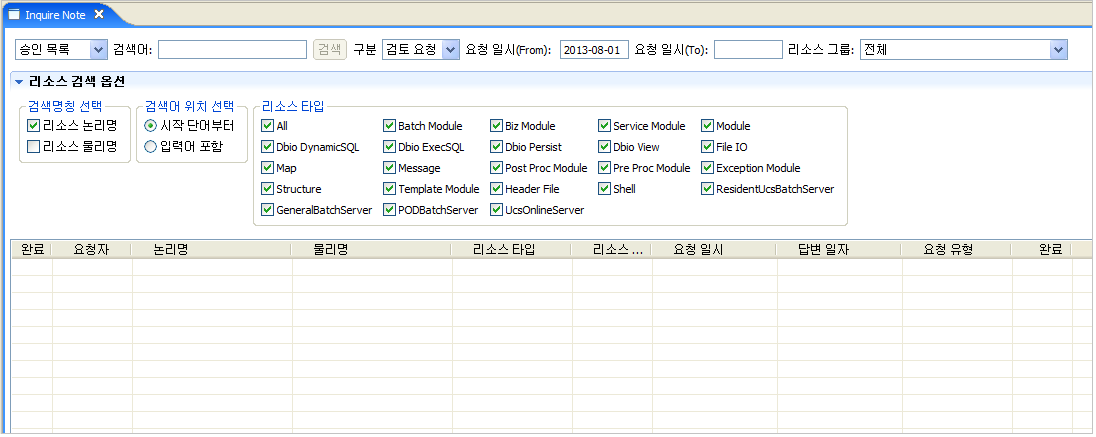

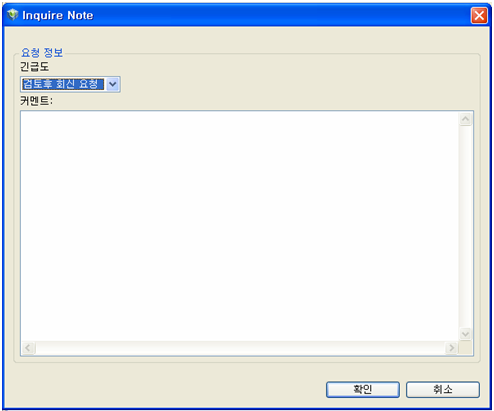

검토요청한 리소스를 조회하고 배포할 수 있는 뷰이다. 단, 기준은 RI 리소스를 대상으로 한다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [Inquire Note]를 클릭한다.

‘리소스 검색 옵션’을 클릭하면 다음의 화면이 나타난다. [검색] 버튼을 클릭하면 결과가 화면 하단의 테이블에 나타난다.

검색어를 입력한 후 원하는 항목을 선택한다.

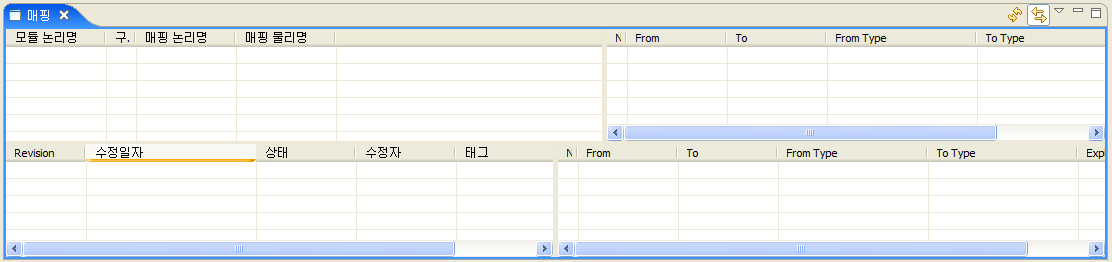

MappgingView는 현재 열려있는 서비스 모듈 또는 비즈니스 모듈 안에 맵핑관계에 대한 정보를 보여준다. 단, 기준은 RI 리소스를 대상으로 한다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [매핑]을 클릭한다.

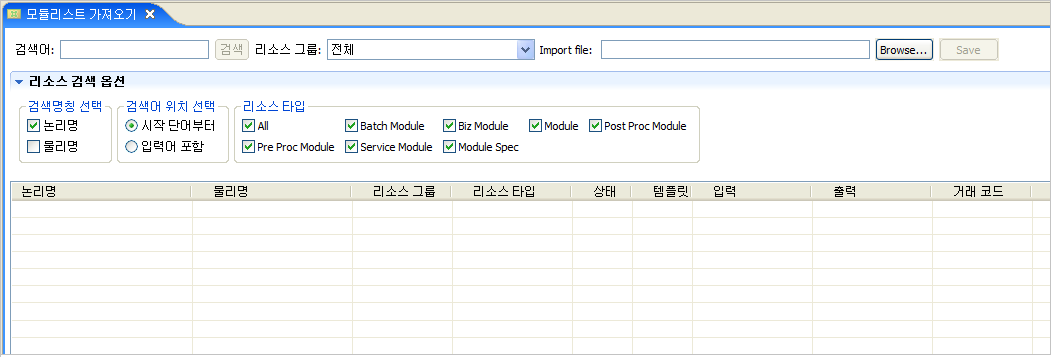

모듈 생성과 관련된 정보를 정의한 템플릿 파일(.xls)을 업로드하여 ProFrame에서 신규 리소스를 조회하는 뷰이다. 단, 기준은 RI 리소스를 대상으로 한다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [모듈리스트 가져오기]를 클릭한다.

‘리소스 검색 옵션’을 클릭하면 다음 화면이 나타난다. '검색어'를 입력하고 원하는 검색 옵션을 선택한다. [검색] 버튼을 클릭하면 테이블에 검색 결과가 나타난다.

다음은 검색 조건에 대한 설명이다.

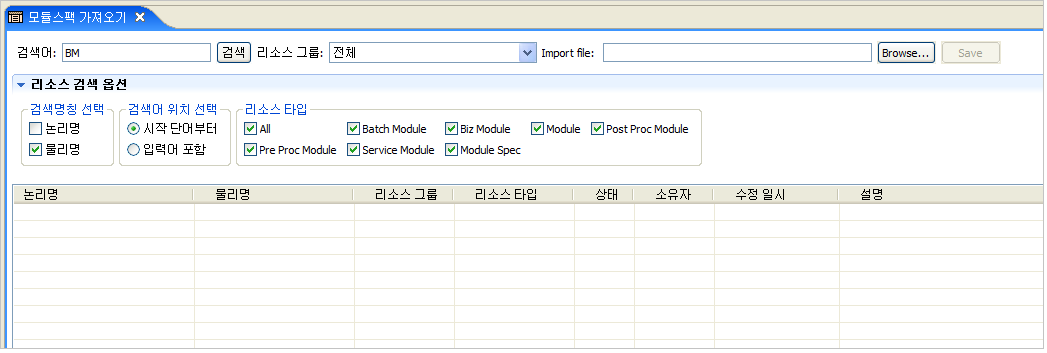

모듈의 사양을 정의한 템플릿 파일(.xls)을 업로드하여 ProFrame에서 신규 리소스로 등록하는 뷰이다. 단, 기준은 WS 리소스를 대상으로 한다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [모듈스팩 가져오기]를 클릭한다.

‘리소스 검색 옵션’을 클릭하면 다음 화면이 나타난다. '검색어'를 입력하고 원하는 검색 옵션을 선택한다. [검색] 버튼을 클릭하면 테이블에 검색 결과가 나타난다.

다음은 검색 조건에 대한 설명이다.

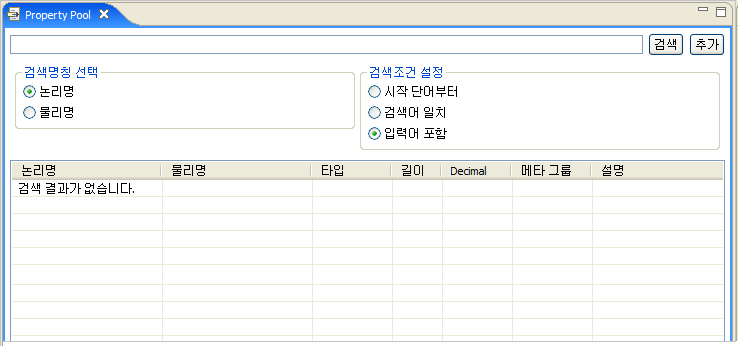

WebAdmin에 등록된 메타 데이터를 검색할 수 있다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [Property Pool]를 클릭한다.

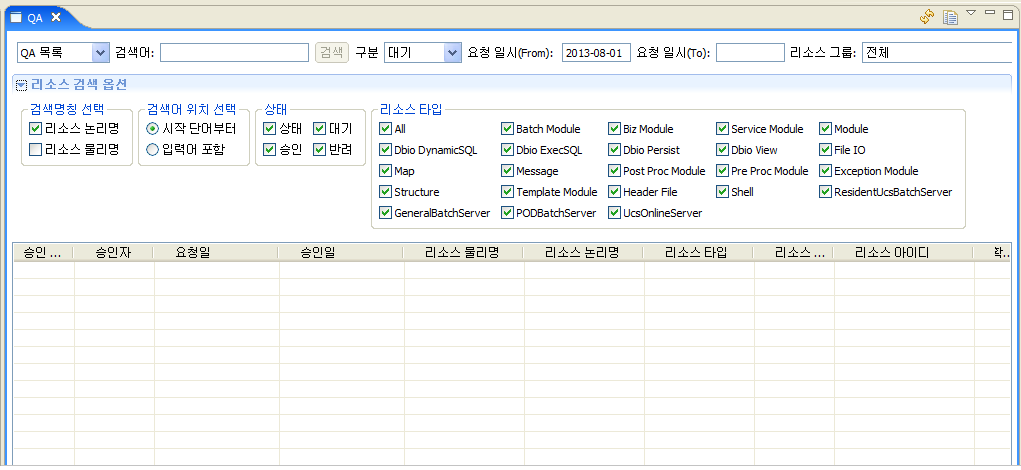

개발이 완료된 리소스의 품질에 대한 검토 요청을 하는 뷰이다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [QA]를 클릭한다.

‘리소스 검색 옵션’을 선택하면 다음과 같은 화면이 나타난다. '검색어'를 입력하고 원하는 검색 옵션을 선택한다. [검색] 버튼을 클릭하면 검색 결과가 테이블에 나타난다.

다음은 검색 조건에 대한 설명이다.

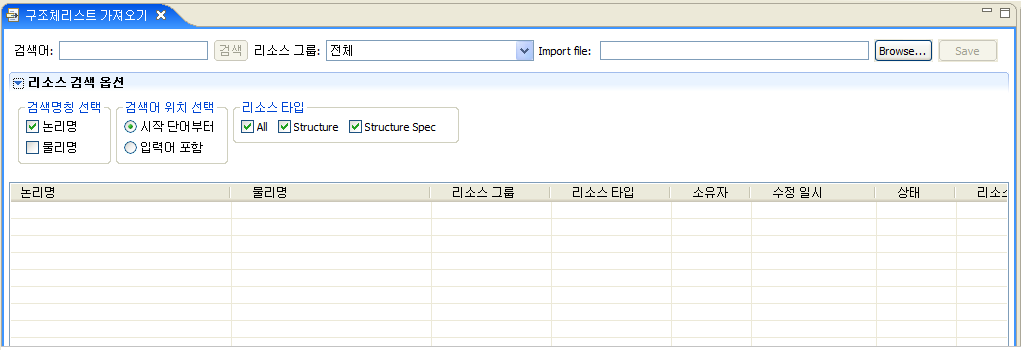

구조체 생성과 관련된 정보를 정의한 템플릿 파일(.xls)을 업로드하여 ProFrame에서 신규 구조체를 조회하는 뷰이다. 단, 기준은 WS 리소스를 대상으로 한다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [구조체리스트 가져오기]를 클릭한다.

‘리소스 검색 옵션’을 클릭하면 다음 화면이 나타난다. '검색어'를 입력하고 원하는 검색 옵션을 선택하고, [검색] 버튼을 클릭하면 검색 결과가 테이블에 나타난다.

다음은 검색 조건에 대한 설명이다.

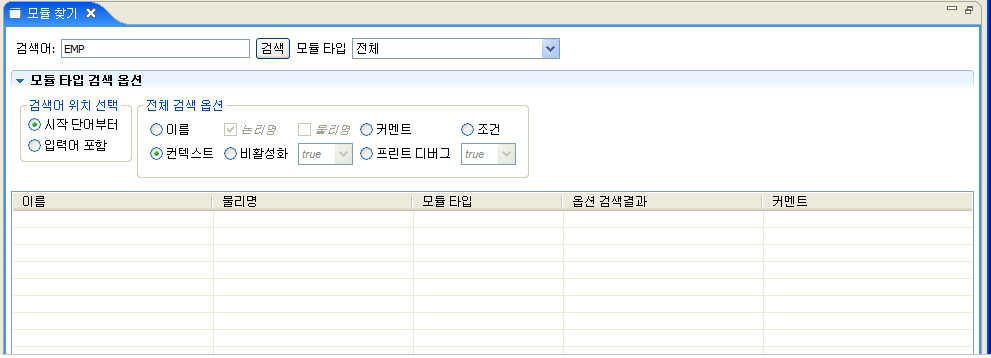

DBIO Design에서 사용 중인 모듈을 검색하는 기능이다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [모듈 찾기]를 클릭한다.

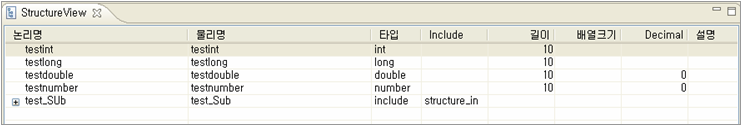

StructureView는 ProMapper 편집기를 열지 않고 구조체의 내용을 바로 확인할 수 있는 기능이다. 단, 기준은 RI 리소스를 대상으로 한다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [Search Module In Editor View]를 클릭한다.

프로프레임 내비게이터 영역에서 원하는 구조체를 선택하면 해당 내용이 StructureView에 나타난다.

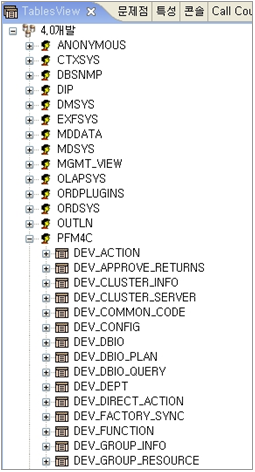

환경 설정에 연결된 데이터베이스의 테이블 스키마를 볼 수 있다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [TablesView]를 클릭한다.

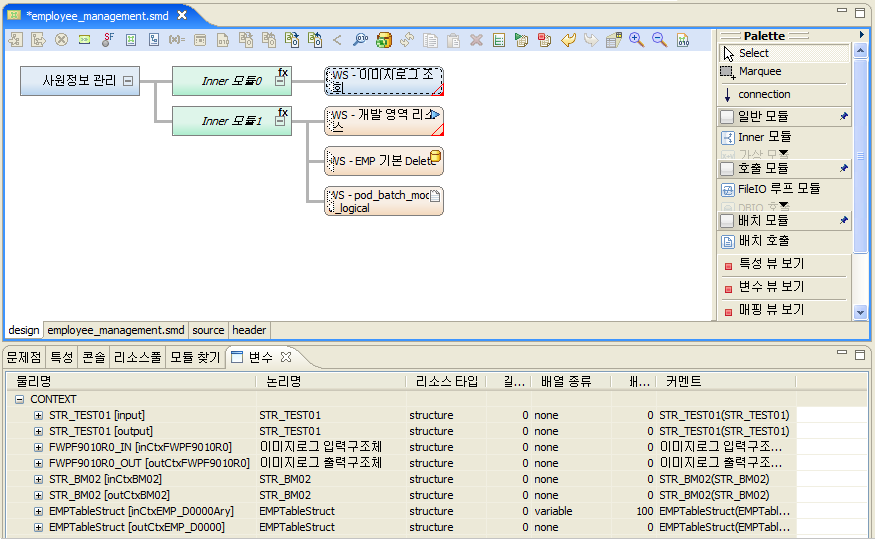

변수는 현재 활성화된 EMB Designer에서 접근 가능한 변수를 확인할 수 있는 기능이다. 소스 편집할 때 드래그 앤드 드롭으로 편집기 영역으로 이동이 가능하다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [변수]를 클릭한다.

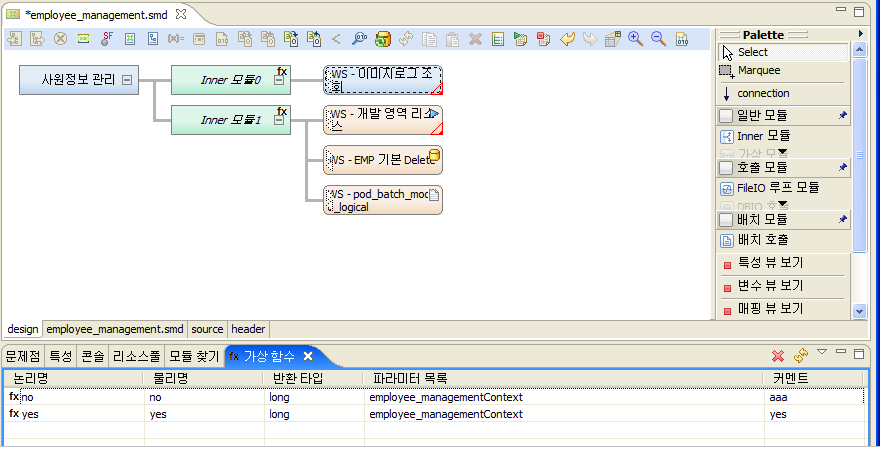

가상 함수를 생성하거나 생성한 함수를 EMB Designer에 추가할 수 있는 기능이다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [가상 함수]를 클릭한다.

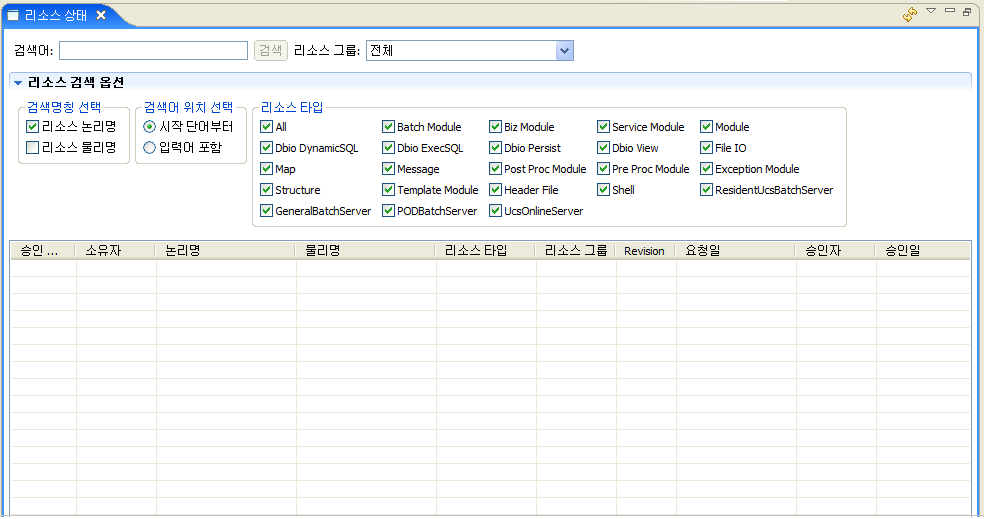

리소스의 상태를 조회할 수 있는 뷰이다. 단, 기준은 RI 리소스를 대상으로 한다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [리소스 상태]를 클릭한다.

‘리소스 검색 옵션’을 클릭하면 다음 화면이 나타난다. '검색어'를 입력하고 검색 옵션을 선택한다. [검색] 버튼을 클릭하면 검색 결과가 화면 하단의 테이블에 나타난다.

다음은 검색 조건에 대한 설명이다.

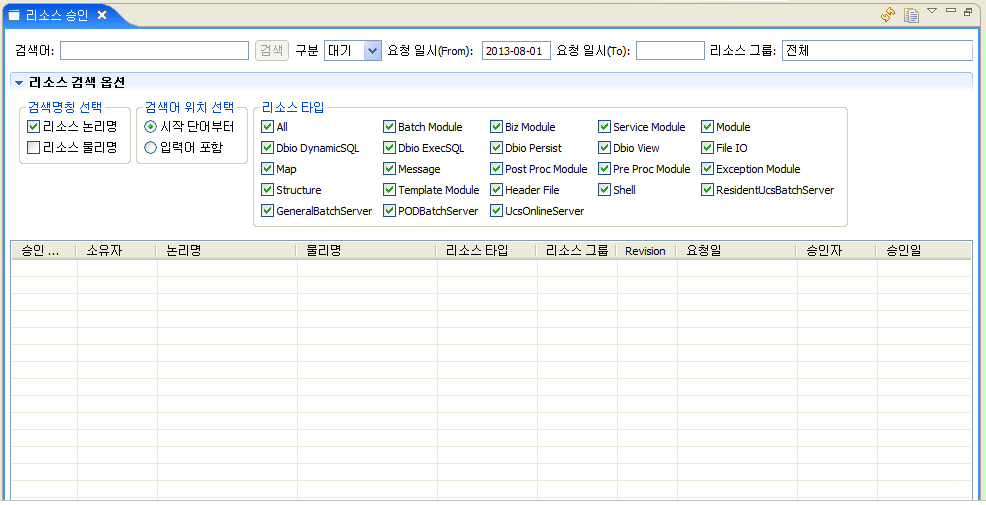

배포 요청된 리소스에 대하여 승인하는 기능이다. 여기서 승인이 가능한 유저는 PUBLISH_ADMIN 역할을 가지고 있어야 한다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [리소스 승인]을 클릭한다.

‘리소스 검색 옵션’을 클릭하면 다음 화면이 나타난다. '검색어'를 입력하고 검색 옵션을 선택한다. [검색] 버튼을 클릭하면 검색 결과가 화면 하단의 테이블에 나타난다.

다음은 검색 조건에 대한 설명이다.

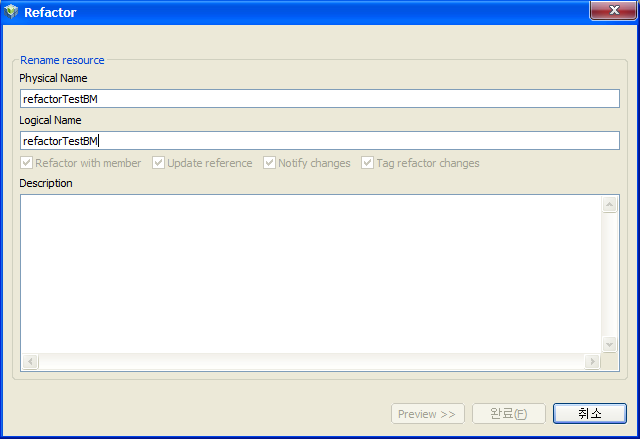

리팩터는 리소스의 명칭을 변경하기 위한 기능이다. 리팩터 뷰는 내비게이터 또는 리소스 풀에서의 리팩터 액션을 수행하고 미리보기 기능을 수행했을 때 나타난다. 리팩터 뷰 자체에서 리팩토링을 수행할 수는 없다. 리팩터의 자세한 내용은 내비게이터에서 설명하고 있는 "리팩터"를 참고한다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [리팩터]을 클릭한다.

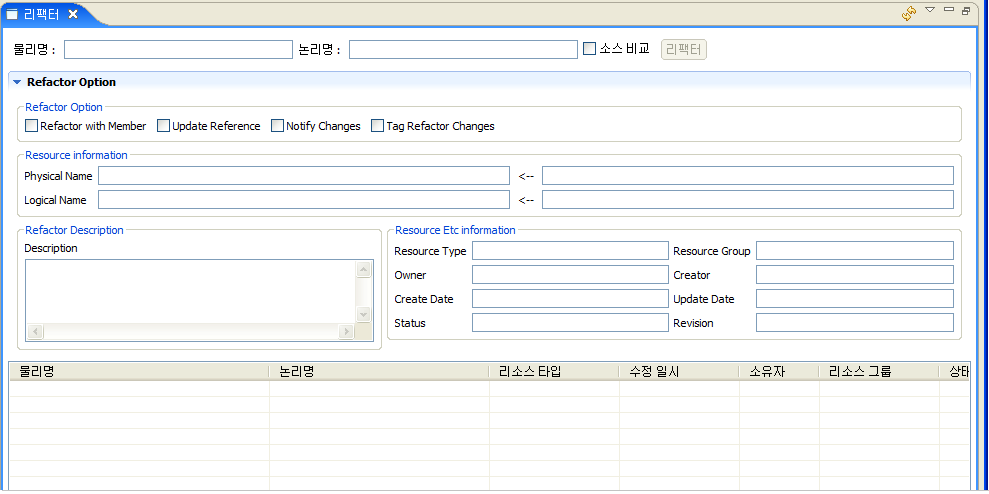

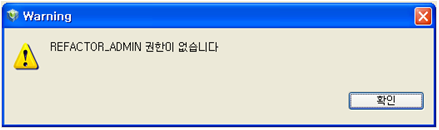

‘Refactor Option’을 클릭하면 다음 화면이 나타난다. 리팩터 뷰를 통하여 리팩토링이 수행될 내용에 대한 점검이 끝나면 오른쪽 상단에 있는 [리팩터] 버튼을 클릭하여 리팩토링을 수행한다.

다음은 검색 조건에 대한 설명이다.

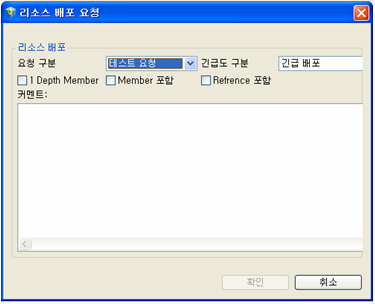

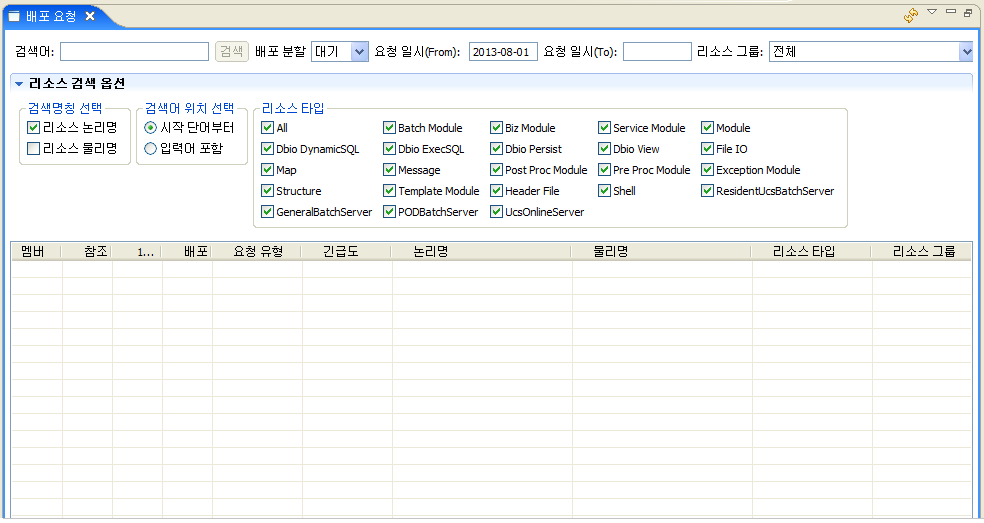

리소스스에 대한 배포 요청을 할 수 있는 뷰이다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [배포 요청]을 클릭한다.

‘리소스 검색 옵션’을 선택하면 다음 화면이 나타난다. '검색어'를 입력하고 검색 옵션을 선택하고 [검색] 버튼을 클릭하면 검색 결과가 화면 하단의 테이블에 나타난다.

다음은 검색 조건에 대한 설명이다.

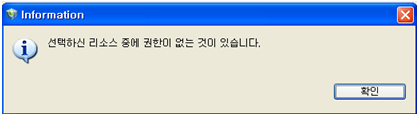

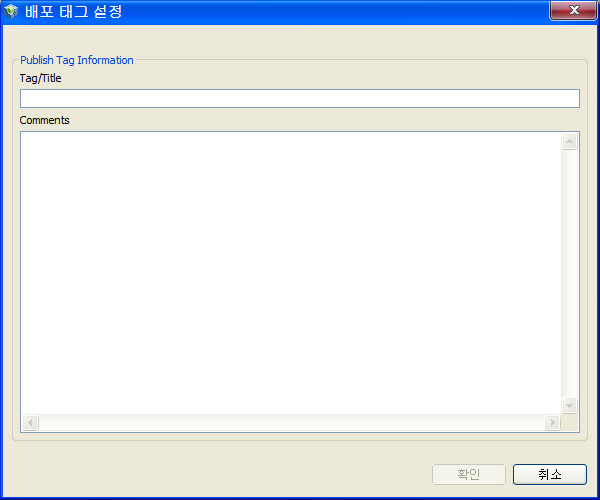

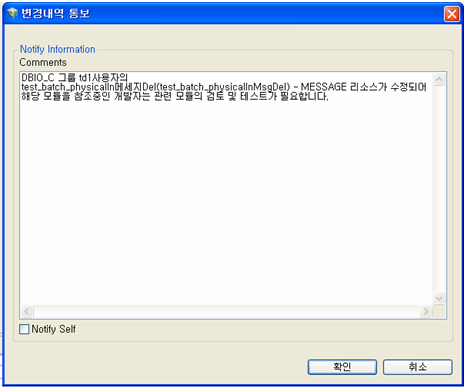

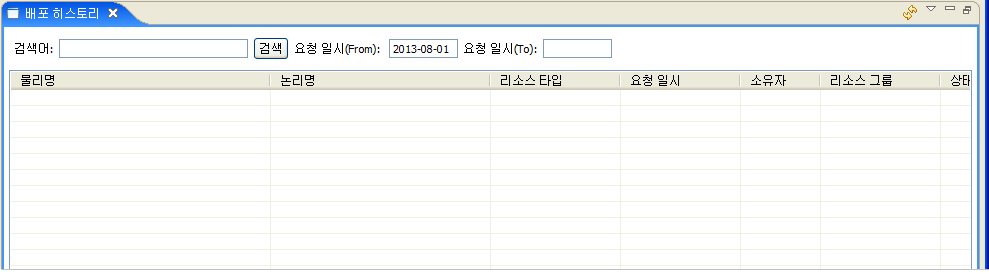

리소스가 배포된 히스토리를 조회할 수 있으며, 최신 리소스로 반영하는 기능도 포함된 뷰이다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [배포 히스토리]를 클릭한다. '검색어'를 입력하고 요청일시를 지정한다. [검색] 버튼을 클릭하면 검색 결과가 테이블에 나타난다.

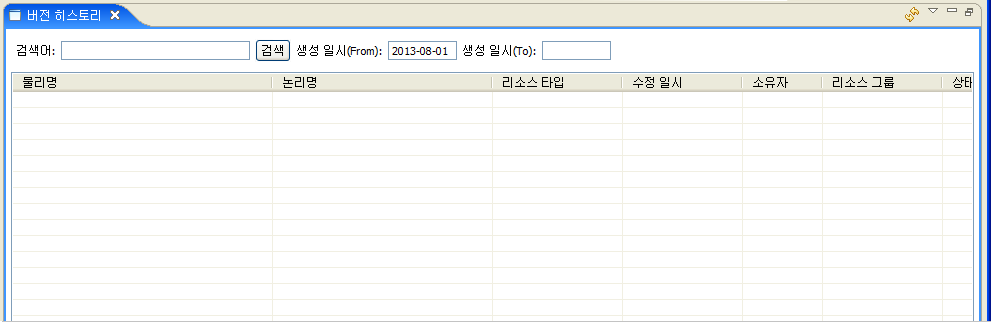

리소스의 버전에 대한 히스토리를 조회할 수 있는 뷰이다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [버전 히스토리]를 클릭한다. '검색어'를 입력하고 검색할 기간을 지정한다. [검색] 버튼을 클릭하면 검색 결과가 테이블에 나타난다.

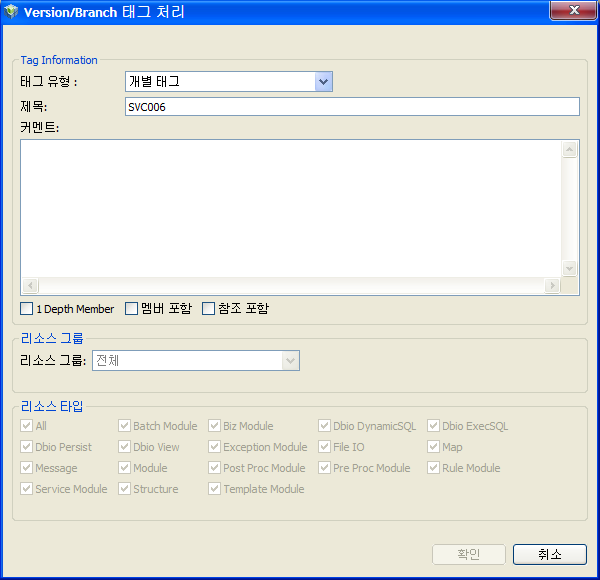

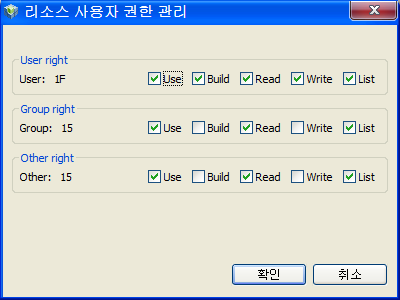

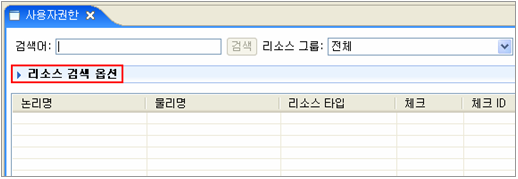

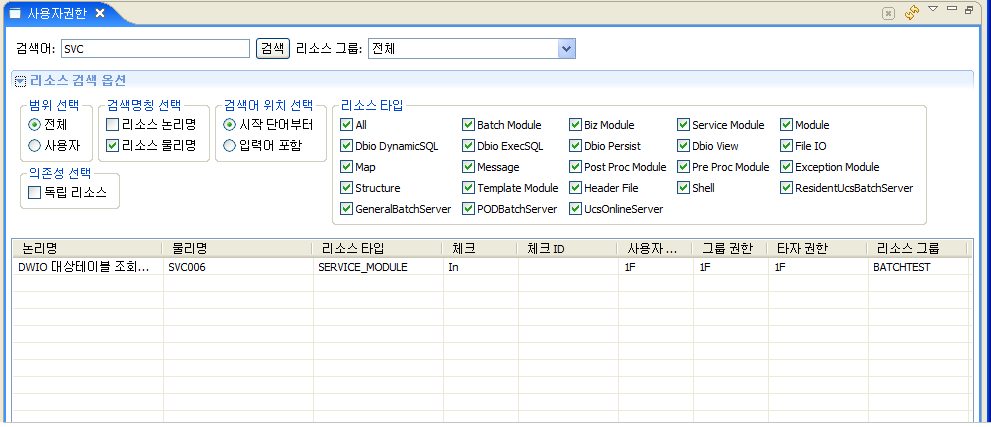

리소스에 대한 사용자 권한 확인 및 권한 설정을 위한 기능이다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [사용자권한]을 클릭한다.

사용자권한 변경은 다음의 순서로 진행한다.

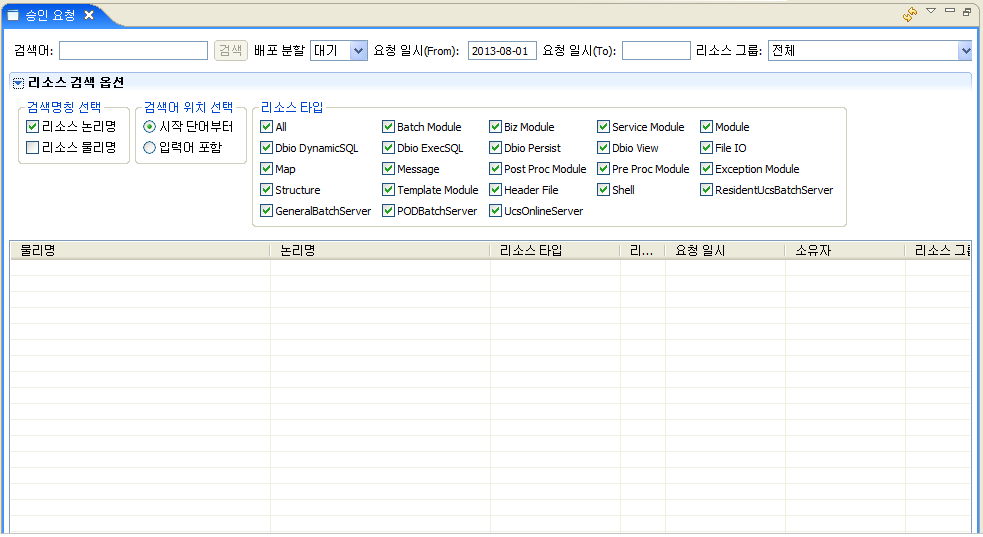

리소스에 대한 승인 요청을 하는 뷰이다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [승인 요청]을 클릭한다. '검색어'를 입력하고 검색할 기간을 지정한다. [검색] 버튼을 클릭하면 검색 결과가 테이블에 나타난다.

다음은 검색 조건에 대한 설명이다.

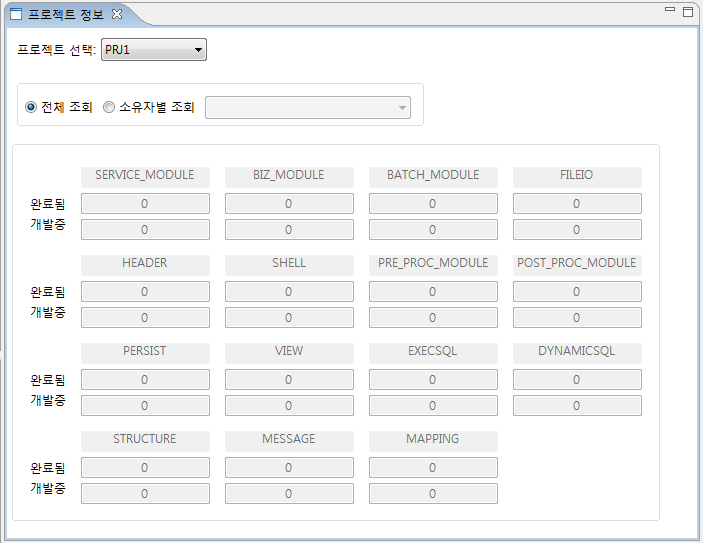

현재 로그인 한 프로젝트의 리소스 통계 현황을 확인하는 뷰이다. ADMIN 롤이 부여된 유저에 한해서 프로젝트를 변경하여 리소스 통계를 확인할 수 있다.

[창] > [보기 표시] > [기타]를 선택한 후 보기 표시 대화상자에서 [ProFrame Studio] > [프로젝트 정보]을 클릭한다.
