レイアウトの照会

ロード済みレイアウト

[ロード済み]タブでは、Analyzerから正常にロードされたレイアウト・リストをページング処理して表示します。

表示されたレイアウト・リストから特定のレイアウトをクリックすると、詳細を確認できるレイアウトの詳細画面に移動します。詳細については、レイアウトの詳細を参照してください。

figure layout list loaded

以下は、各項目についての説明です。

項目 説明

プログラム

レイアウトのプログラム名です。

FD

レイアウトのFD(ファイル記述子)名です。

PDS

レイアウトのPDS名です。

レイアウトタイプ

レイアウトのタイプ(COBOLまたはONLINE)が表示されます。

最終同期日時

[レイアウトをインポート]ボタンを使用してAnalyzerからレイアウトのメタデータを最後にインポートした日付/時刻を表示します。

ロードに失敗したレイアウト

[失敗]タブでは、Analyzerからのロードに失敗したレイアウト・リストをページング処理して表示します。

figure layout list failed

以下は、各項目についての説明です。

項目 説明

Program

レイアウトのプログラム名です。

FD

レイアウトのFD名です。

Error Name

レイアウトのロードに失敗したときに発生したエラー名です。

Error Message

レイアウトのロードに失敗したときに発生したエラーメッセージです。

Layout Type

レイアウトのタイプです。

Last Sync Time

[レイアウトをインポート]ボタンを使用してAnalyzerからレイアウトのメタデータを最後にインポートした日付/時刻を表示します。

レイアウトの詳細

レイアウト画面[ロード済み]タブのレイアウト・リストから特定のレイアウトをクリックすると、レイアウトの詳細画面に移動します。

レイアウトの詳細画面では、選択したレイアウトの詳細を確認できます。[レイアウトの詳細]の左横にある矢印をクリックすると、レイアウト画面に戻ります。

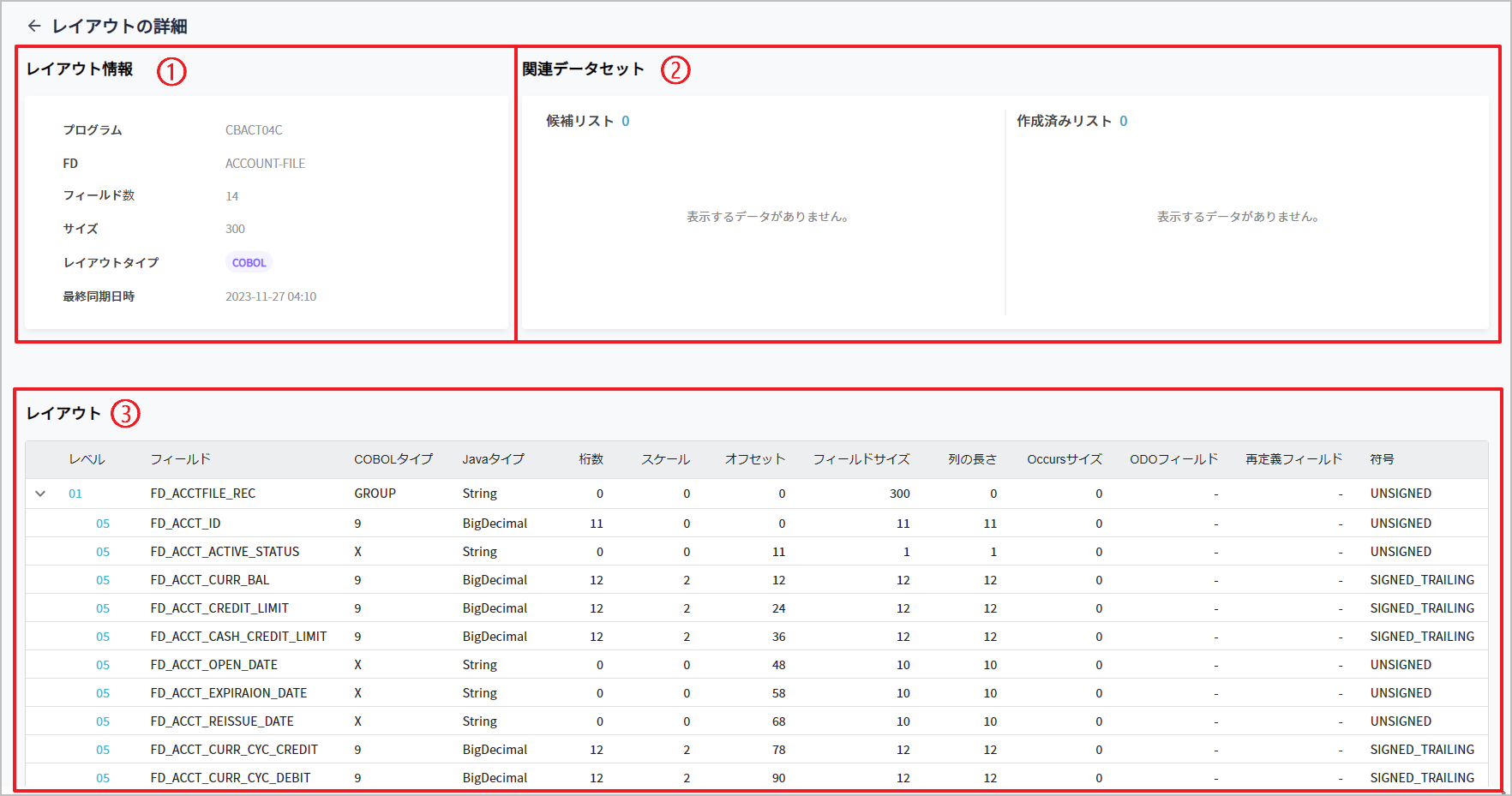

figure layout details
  • ① レイアウト情報

    レイアウトの詳細が表示されます。

    以下は、各項目についての説明です。

    項目 説明

    プログラム

    レイアウトのプログラム名です。

    FD

    レイアウトのFD名です。

    フィールド数

    レイアウトのフィールド数です。

    サイズ

    レイアウトのサイズ(バイト数)です。

    レイアウトタイプ

    レイアウトのタイプです。(COBOLまたはONLINE)

    最終同期日時

    [レイアウトをインポート]ボタンを使用してAnalyzerからレイアウトのメタデータを最後にインポートした日付/時刻を表示します。

  • ② 関連データセット

    レイアウトを参照するデータセット・リストを確認できます。候補データセットと作成済みデータセットに分かれて表示されます。

    以下は、各項目についての説明です。

    項目 説明

    候補リスト

    レイアウトを参照しているが、まだ作成されていないデータセットです。

    作成済みリスト

    レイアウトを参照している作成済みのデータセットです。リストから特定のデータセットをクリックすると、データセットの詳細画面に移動します。

  • ③ レイアウト

    レイアウトのフィールド情報をツリー・テーブルで表示します。フィールドのサブレベルを展開または折りたたむことができます。

    以下は、各項目についての説明です。

    項目 説明

    レベル

    COBOLのフィールド・レベルです。

    フィールド

    フィールド名です。

    COBOLタイプ

    COBOLのフィールド・データ型です。

    Javaタイプ

    Javaのフィールド・データ型です。

    桁数

    フィールドの整数部の桁数です。

    スケール

    フィールドの小数部の桁数です。

    オフセット

    フィールドの開始位置をバイト単位で表示します。

    フィールドサイズ

    フィールド・データのサイズをバイト単位で表示します。

    列の長さ

    データベース・テーブルとして定義されている場合の列の長さです。

    Occursサイズ

    OCCURSフィールドを繰り返す最大数です。OCCURSフィールドでない場合は「0」が表示されます。

    ODOフィールド

    OCCURS DEPENDING ON(ODO)フィールドの繰り返し数を示します。ODOフィールドでない場合は「-」が表示されます。

    再定義フィールド

    再定義するベース・フィールド名を示します。再定義フィールドに関する情報がない場合は「-」が表示されます。

    符号

    COBOL数値フィールドが号付きかどうかを示します。
