환경설정

본 장에서는 AnyLink Kafka 어댑터의 환경설정 방법과 아웃바운드 룰을 설정하는 방법에 대해서 설명합니다.

1. 어댑터 설정

Kafka 어댑터는 WebAdmin을 이용하여 설정합니다.

AnyLink WebAdmin의 접속 및 사용법에 관한 자세한 내용은 AnyLink WebAdmin 안내서를 참고합니다.

웹 브라우저를 이용해 AnyLink WebAdmin에 로그인한 후 초기 화면에서 [구성관리] > [어댑터]를 선택하면 다음과 같이 어댑터 목록이 나타납니다.

어댑터 목록 화면

어댑터 목록 화면의 [Add] 버튼을 클릭하면 어댑터를 등록할 수 있습니다. 어댑터 등록 화면에서 생성할 Kafka 어댑터에 대한 정보를 입력하고 [저장] 버튼을 클릭합니다. 정상적으로 등록되었을 경우 “저장되었습니다.”라는 결과 메시지가 나타납니다.

어댑터 등록

기본정보 (* : 필수 입력항목)

항목	설명
어댑터 아이디 *	생성할 리소스 어댑터의 아이디를 입력합니다. 영문, 숫자, 특수문자(-, _)를 포함하여 3~30자로 입력할 수 있으며, 동일 업무시스템 내에서 중복될 수 없습니다.
어댑터 이름 *	생성할 리소스 어댑터의 이름을 입력합니다. 영문, 한글, 숫자, 특수문자(-, _)를 포함하여 3~30자로 입력할 수 있습니다.
어댑터 종류 *	어댑터의 종류를 선택합니다. 리스트에서 Kafka를 선택합니다.
설명	어댑터의 설명을 입력합니다.
업무시스템 이름 *	어댑터를 배포할 업무시스템을 선택합니다.
배포 사유	배포 사유를 작성합니다. 작성한 사유는 [배포관리] > [배포이력] 메뉴에서 조회하면 확인할 수 있습니다.

항목

설명

어댑터 아이디 *

생성할 리소스 어댑터의 아이디를 입력합니다.

영문, 숫자, 특수문자(-, _)를 포함하여 3~30자로 입력할 수 있으며, 동일 업무시스템 내에서 중복될 수 없습니다.

어댑터 이름 *

생성할 리소스 어댑터의 이름을 입력합니다.

영문, 한글, 숫자, 특수문자(-, _)를 포함하여 3~30자로 입력할 수 있습니다.

어댑터 종류 *

어댑터의 종류를 선택합니다. 리스트에서 Kafka를 선택합니다.

설명

어댑터의 설명을 입력합니다.

업무시스템 이름 *

어댑터를 배포할 업무시스템을 선택합니다.

배포 사유

배포 사유를 작성합니다. 작성한 사유는 [배포관리] > [배포이력] 메뉴에서 조회하면 확인할 수 있습니다.

[상세설정] 탭

항목	설명
아웃바운드 스레드 풀 아이디	아웃바운드 서비스 호출로 해당 어댑터를 통해 요청 서비스가 실행될 경우 해당 서비스가 실제로 실행될 스레드 풀 아이디를 선택합니다.

항목

설명

아웃바운드 스레드 풀 아이디

아웃바운드 서비스 호출로 해당 어댑터를 통해 요청 서비스가 실행될 경우 해당 서비스가 실제로 실행될 스레드 풀 아이디를 선택합니다.

2. 엔드포인트 설정

WebAdmin의 [구성관리] > [어댑터] 메뉴를 선택하면 왼쪽에 등록된 어댑터 트리가 조회됩니다. 트리에서 엔드포인트를 추가할 어댑터를 클릭하면 오른쪽에 어댑터 상세정보를 조회할 수 있습니다.

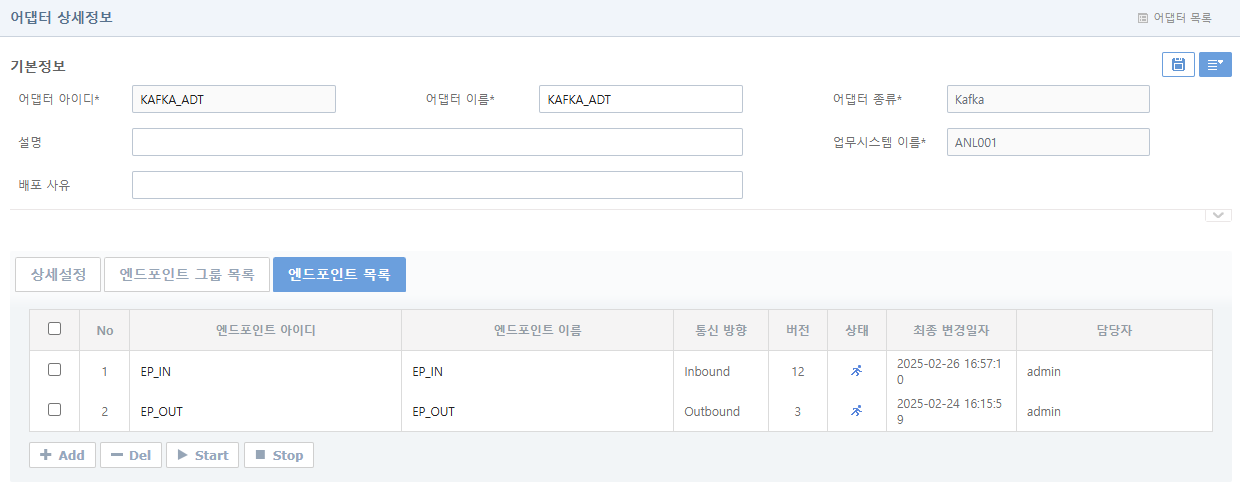

어댑터 상세정보 화면의 [엔드포인트 목록] 탭을 클릭하면 해당 어댑터 하위에 있는 엔드포인트 목록이 조회됩니다.

엔드포인트 등록

[엔드포인트 목록] 탭 아래 [Add] 버튼을 클릭하면 엔드포인트 등록 화면이 나타납니다. 각 항목의 정보를 입력하고 [저장] 버튼을 클릭하여 엔드포인트를 등록합니다. 엔드포인트가 등록되면 WebAdmin의 왼쪽 트리에서 등록된 어댑터와 엔드포인트를 확인할 수 있습니다.

엔드포인트 등록 화면은 기본 정보와 [연결정보], [큐설정], [상세설정] 탭으로 구성되어 있습니다. 기본 정보의 '통신 방향' 항목에 선택한 값에 따라서 탭 화면이 다르게 구성됩니다. 각 통신 방향에 대한 탭 화면에 대한 설명은 해당 절을 참고합니다.

엔드포인트 등록 화면 - 기본정보

기본정보 (* : 필수 입력항목)

항목	설명
엔드포인트 아이디 *	엔드포인트 아이디를 입력합니다. 3~30자리 영문자 또는 숫자 조합, 특수문자(-, _) 입력이 가능합니다. 해당 값은 동일 어댑터 또는 엔드포인트 그룹에서 유일한 값입니다.
엔드포인트 이름 *	엔드포인트 이름을 입력합니다. 3~30자리 영문자, 한글 또는 숫자 조합, 특수문자(-, _) 입력이 가능합니다.
엔드포인트 그룹 이름	엔드포인트의 그룹 이름입니다.
엔드포인트 상태	생성할 때 상태 초기값을 선택합니다. Running : Running 상태이면 엔드포인트가 시작된 상태가 됩니다. Stopped : Stopped 상태이면 엔드포인트가 중지된 상태가 됩니다.
부팅 초기값	부팅할 때 상태 초기값을 선택합니다. Running : 부팅할 때 엔드포인트가 시작(Running)된 상태가 됩니다. Stopped : 부팅할 때 엔드포인트가 중지(Stopped)된 상태가 됩니다.
통신 방향	엔드포인트의 통신 방향을 설정합니다. Inbound : 외부로부터 메시지를 받기위한 엔드포인트입니다. Outbound : 외부로 메시지를 전달하기 위한 엔드포인트입니다.
설명	생성하는 엔드포인트에 대한 설명을 입력합니다. 입력하지 않아도 무관합니다.
배포 사유	배포 사유를 작성합니다. 작성한 사유는 [배포관리] > [배포이력] 메뉴에서 조회하면 확인할 수 있습니다.

항목

설명

엔드포인트 아이디 *

엔드포인트 아이디를 입력합니다.

3~30자리 영문자 또는 숫자 조합, 특수문자(-, _) 입력이 가능합니다. 해당 값은 동일 어댑터 또는 엔드포인트 그룹에서 유일한 값입니다.

엔드포인트 이름 *

엔드포인트 이름을 입력합니다.

3~30자리 영문자, 한글 또는 숫자 조합, 특수문자(-, _) 입력이 가능합니다.

엔드포인트 그룹 이름

엔드포인트의 그룹 이름입니다.

엔드포인트 상태

생성할 때 상태 초기값을 선택합니다.

Running : Running 상태이면 엔드포인트가 시작된 상태가 됩니다.
Stopped : Stopped 상태이면 엔드포인트가 중지된 상태가 됩니다.

부팅 초기값

부팅할 때 상태 초기값을 선택합니다.

Running : 부팅할 때 엔드포인트가 시작(Running)된 상태가 됩니다.
Stopped : 부팅할 때 엔드포인트가 중지(Stopped)된 상태가 됩니다.

통신 방향

엔드포인트의 통신 방향을 설정합니다.

Inbound : 외부로부터 메시지를 받기위한 엔드포인트입니다.
Outbound : 외부로 메시지를 전달하기 위한 엔드포인트입니다.

설명

생성하는 엔드포인트에 대한 설명을 입력합니다. 입력하지 않아도 무관합니다.

배포 사유

배포 사유를 작성합니다. 작성한 사유는 [배포관리] > [배포이력] 메뉴에서 조회하면 확인할 수 있습니다.

2.1. 인바운드 엔드포인트

다음은 엔드포인트 등록 화면 - 기본정보에서 '통신 방향' 항목을 'Inbound’로 선택한 경우 각 탭 화면에 대한 설명입니다.

[연결정보] 탭 (* : 필수 입력항목)

엔드포인트 등록 화면 - [연결정보]

항목 설명

항목	설명
bootstrapServers *	Kafka 클러스터에 대한 초기 연결 주소 목록을 지정합니다.
topic *	Kafka 클러스터에 저장된 데이터의 주제입니다.
securityProtocol	보안 정책을 설정합니다. PLAINTEXT, SSL, SASL_PLAINTEXT, SASL_SSL 이 존재합니다. (기본값: PLAINTEXT)
Group ID *	Consumer 그룹의 식별자를 지정합니다.
autoOffsetReset *	오프셋 초기화 정책을 지정합니다. 가능한 값은 "latest", "earliest", "none" 등이 존재합니다. (기본값: latest)
enableAutoCommit	Consumer가 읽어온 메시지의 위치(Offset)를 Kafka에 자동으로 저장(Commit)할지 결정합니다. (기본값: true)
autoCommitIntervalMs	자동 커밋이 활성화된 경우, 커밋을 수행할 시간 주기를 설정합니다. (기본값: 5000)
fetchMaxBytes	한 번에 가져올 수 있는 최대 데이터 양을 바이트 단위로 지정합니다. (기본값: 52428800)
maxPollRecords	한 번에 폴링할 최대 레코드 수를 지정합니다. (기본값: 500)
maxPartitionFetchBytes	한 번에 한 파티션에서 가져올 최대 바이트 수를 지정합니다. (기본값: 1048576)
keyDeserializer *	메시지 키를 역직렬화하는 데 사용되는 클래스를 지정합니다. (기본값: org.apache.kafka.common.serialization.StringDeserializer)
valueDeserializer *	메시지 값(payload)을 역직렬화하는 데 사용되는 클래스를 지정합니다. (기본값: org.apache.kafka.common.serialization.StringDeserializer)
Isolation Level	isolation level 을 설정합니다. (기본값: read_uncommitted)
other configuration	추가적인 kafka consumer config를 설정합니다. '옵션=값' 형식으로 작성합니다. 위의 설정들과 동일한 옵션은 사용할 수 없습니다. 예시 `heartbeat.interval.ms=3000` ※ `max.poll.interval.ms` 값은 기본값인 300000, 폴링 간격의 3배, 그리고 configuration에 설정한 값 중 가장 큰 값이 적용됩니다.

bootstrapServers *

Kafka 클러스터에 대한 초기 연결 주소 목록을 지정합니다.

topic *

Kafka 클러스터에 저장된 데이터의 주제입니다.

securityProtocol

보안 정책을 설정합니다. PLAINTEXT, SSL, SASL_PLAINTEXT, SASL_SSL 이 존재합니다. (기본값: PLAINTEXT)

Group ID *

Consumer 그룹의 식별자를 지정합니다.

autoOffsetReset *

오프셋 초기화 정책을 지정합니다. 가능한 값은 "latest", "earliest", "none" 등이 존재합니다. (기본값: latest)

enableAutoCommit

Consumer가 읽어온 메시지의 위치(Offset)를 Kafka에 자동으로 저장(Commit)할지 결정합니다. (기본값: true)

autoCommitIntervalMs

자동 커밋이 활성화된 경우, 커밋을 수행할 시간 주기를 설정합니다. (기본값: 5000)

fetchMaxBytes

한 번에 가져올 수 있는 최대 데이터 양을 바이트 단위로 지정합니다. (기본값: 52428800)

maxPollRecords

한 번에 폴링할 최대 레코드 수를 지정합니다. (기본값: 500)

maxPartitionFetchBytes

한 번에 한 파티션에서 가져올 최대 바이트 수를 지정합니다. (기본값: 1048576)

keyDeserializer *

메시지 키를 역직렬화하는 데 사용되는 클래스를 지정합니다. (기본값: org.apache.kafka.common.serialization.StringDeserializer)

valueDeserializer *

메시지 값(payload)을 역직렬화하는 데 사용되는 클래스를 지정합니다. (기본값: org.apache.kafka.common.serialization.StringDeserializer)

Isolation Level

isolation level 을 설정합니다. (기본값: read_uncommitted)

other configuration

추가적인 kafka consumer config를 설정합니다. '옵션=값' 형식으로 작성합니다. 위의 설정들과 동일한 옵션은 사용할 수 없습니다.

예시

heartbeat.interval.ms=3000

※ max.poll.interval.ms 값은 기본값인 300000, 폴링 간격의 3배, 그리고 configuration에 설정한 값 중 가장 큰 값이 적용됩니다.

[큐 설정] 탭 (* : 필수 입력항목)

엔드포인트 등록 화면 - [큐 설정] - 인바운드

항목	설명
폴링 간격(ms)	폴링을 시도한 뒤, 다음 폴링 호출까지 대기하는 시간입니다. 설정하지 않을 경우 대기 없이 지속적으로 폴링을 시도합니다.

항목

설명

폴링 간격(ms)

폴링을 시도한 뒤, 다음 폴링 호출까지 대기하는 시간입니다.

설정하지 않을 경우 대기 없이 지속적으로 폴링을 시도합니다.

[상세설정] 탭

거래와 연계하기 위한 설정으로 각 항목은 다음과 같습니다.

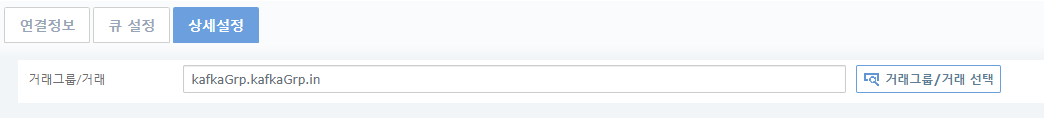

엔드포인트 등록 화면 - [상세설정]

항목	설명
거래그룹/거래	해당 엔드포인트로 들어오는 전문을 어떤 거래로 보낼지 선택합니다. 해당 옵션은 인바운드 엔드포인트에만 존재합니다.

항목

설명

거래그룹/거래

해당 엔드포인트로 들어오는 전문을 어떤 거래로 보낼지 선택합니다. 해당 옵션은 인바운드 엔드포인트에만 존재합니다.

2.2. 아웃바운드 엔드포인트

다음은 엔드포인트 등록 화면 - 기본정보에서 '통신 방향' 항목을 'Outbound’로 선택한 경우 각 탭 화면에 대한 설명입니다. [상세설정] 탭 화면에 대한 내용은 인바운드 엔드포인트를 참고합니다.

[연결정보] 탭 (* : 필수 입력항목)

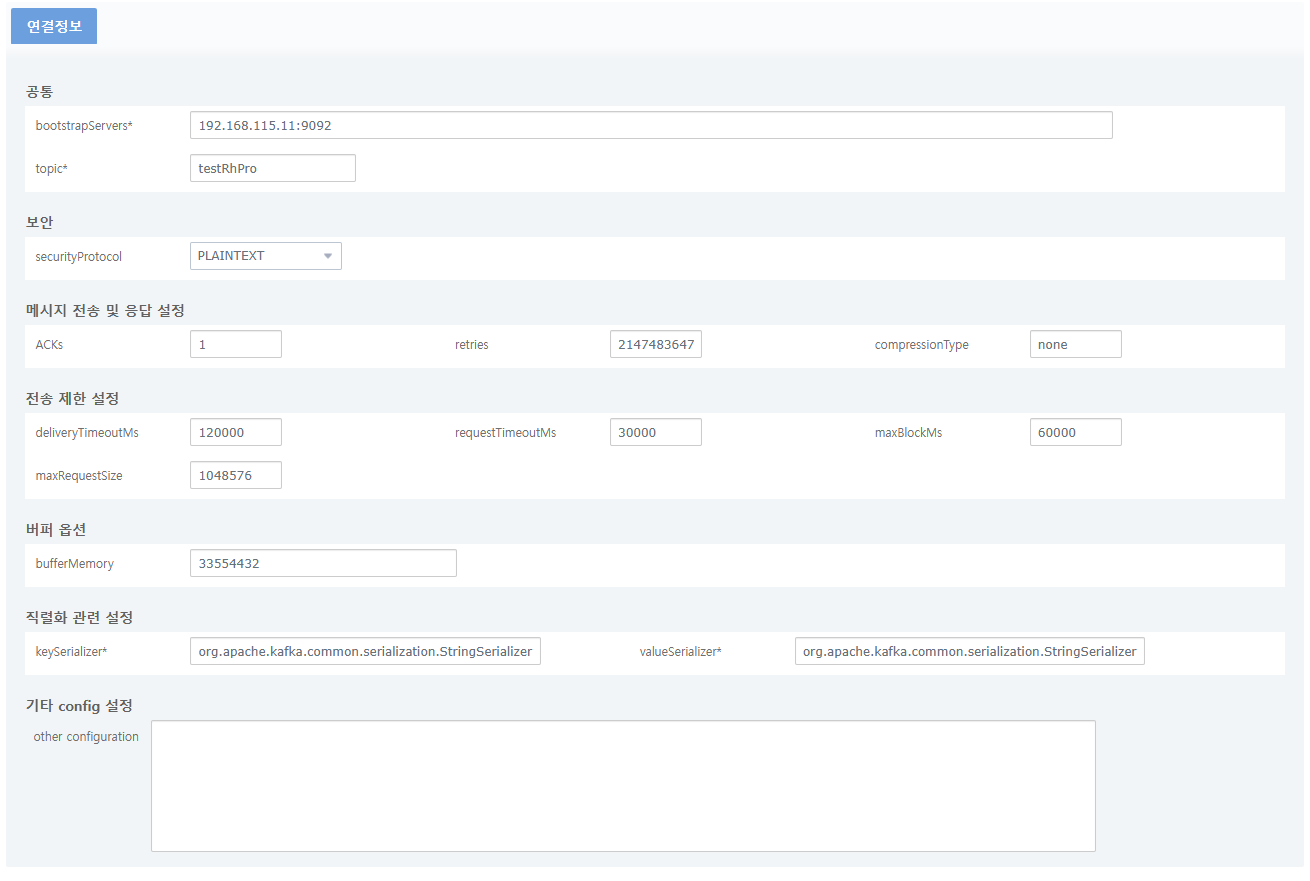

figure create kafka endpoint out initial

항목 설명

항목	설명
bootstrapServers *	Kafka 클러스터에 대한 초기 연결 주소 목록을 지정합니다.
topic *	Kafka 클러스터에 저장된 데이터의 주제입니다.
securityProtocol	보안 정책을 설정합니다. PLAINTEXT, SSL, SASL_PLAINTEXT, SASL_SSL 등이 존재합니다. (기본값: PLAINTEXT)
ACKs *	메시지를 성공적으로 보냈음을 확인하는 방법을 지정합니다. (기본값: 1)
retries *	메시지 전송 재시도 최대 횟수를 지정합니다. (기본값: 2147483647)
compressionType	전송되는 메시지의 압축 유형을 지정합니다. 가능한 값은 "none", "gzip", "snappy", "lz4", "zstd" 등이 있습니다. (기본값: none)
deliveryTimeoutMs	메시지 전송 후 브로커에 의해 성공적으로 전달될 때까지 대기하는 시간 제한입니다. 이 값은 최소한 request.timeout.ms, linger.ms 두 옵션 값의 합보다 같거나 커야 합니다. (기본값: 120000)
requestTimeoutMs	클라이언트가 요청을 보내고 응답을 받기 위해 대기하는 최대 시간입니다. (기본값: 30000)
maxBlockMs	브로커에게 요청이 차단되는 최대 시간입니다. (기본값: 60000)
bufferMemory	브로커로 메시지를 보낼 때 사용할 수 있는 총 메모리 양을 지정합니다. (기본값: 33554432)
keySerializer *	메시지 키를 직렬화하는 데 사용되는 클래스를 지정합니다. (기본값: org.apache.kafka.common.serialization.StringSerializer)
valueSerializer *	메시지 값(payload)을 직렬화하는 데 사용되는 클래스를 지정합니다. (기본값: org.apache.kafka.common.serialization.StringSerializer)
other configuration	추가적인 kafka producer config를 설정합니다. '옵션=값' 형식으로 작성합니다. 위의 설정들과 동일한 옵션은 사용할 수 없습니다. 예시 `offset.storage.partitions=25`

bootstrapServers *

Kafka 클러스터에 대한 초기 연결 주소 목록을 지정합니다.

topic *

Kafka 클러스터에 저장된 데이터의 주제입니다.

securityProtocol

보안 정책을 설정합니다. PLAINTEXT, SSL, SASL_PLAINTEXT, SASL_SSL 등이 존재합니다. (기본값: PLAINTEXT)

ACKs *

메시지를 성공적으로 보냈음을 확인하는 방법을 지정합니다. (기본값: 1)

retries *

메시지 전송 재시도 최대 횟수를 지정합니다. (기본값: 2147483647)

compressionType

전송되는 메시지의 압축 유형을 지정합니다. 가능한 값은 "none", "gzip", "snappy", "lz4", "zstd" 등이 있습니다. (기본값: none)

deliveryTimeoutMs

메시지 전송 후 브로커에 의해 성공적으로 전달될 때까지 대기하는 시간 제한입니다. 이 값은 최소한 request.timeout.ms, linger.ms 두 옵션 값의 합보다 같거나 커야 합니다. (기본값: 120000)

requestTimeoutMs

클라이언트가 요청을 보내고 응답을 받기 위해 대기하는 최대 시간입니다. (기본값: 30000)

maxBlockMs

브로커에게 요청이 차단되는 최대 시간입니다. (기본값: 60000)

bufferMemory

브로커로 메시지를 보낼 때 사용할 수 있는 총 메모리 양을 지정합니다. (기본값: 33554432)

keySerializer *

메시지 키를 직렬화하는 데 사용되는 클래스를 지정합니다. (기본값: org.apache.kafka.common.serialization.StringSerializer)

valueSerializer *

메시지 값(payload)을 직렬화하는 데 사용되는 클래스를 지정합니다. (기본값: org.apache.kafka.common.serialization.StringSerializer)

other configuration

추가적인 kafka producer config를 설정합니다. '옵션=값' 형식으로 작성합니다. 위의 설정들과 동일한 옵션은 사용할 수 없습니다.

예시

offset.storage.partitions=25

3. 아웃바운드 룰 설정

본 절에서는 아웃바운드 룰 설정방법에 대해서 설명합니다. Kafka 아웃바운드 룰은 AnyLink 스튜디오를 이용하여 설정합니다.

AnyLink 스튜디오의 자세한 사용법은 AnyLink 스튜디오 안내서를 참고합니다.

AnyLink 스튜디오 거래그룹 네비게이터의 거래/거래그룹 항목의 컨텍스트 메뉴에서 [새로만들기] > [아웃바운드룰] > [Kafka 아웃바운드 룰]을 선택하면 다음과 같이 Kafka 아웃바운드 룰 생성 화면이 나타납니다. 각 항목을 입력하고 [Finish] 버튼을 클릭합니다.

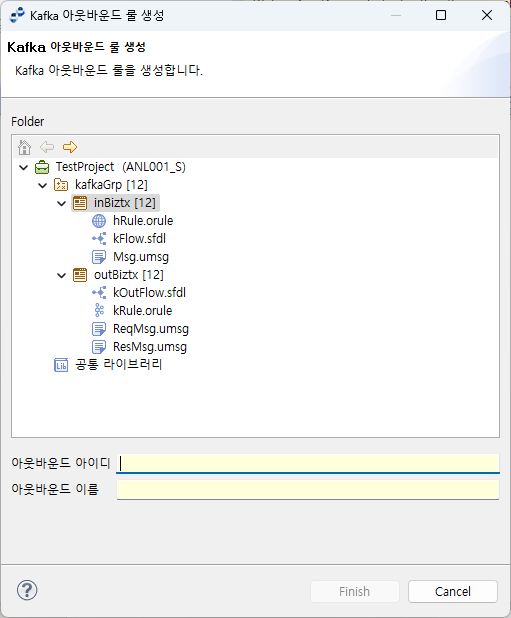

아웃바운드 룰 생성

항목	설명
아웃바운드 아이디	아웃바운드 룰의 아이디를 입력합니다. 영어, 숫자, 특수문자(_) 입력이 가능하며 첫 글자는 영어만 가능합니다. 해당 값은 동일 거래 노드에 유일한 값입니다.
아웃바운드 이름	아웃바운드 룰의 이름을 입력합니다. 한글, 영어, 숫자, 특수문자(-, _) 입력이 가능합니다. 아웃바운드 룰 이름은 XML Naming Convention을 따릅니다.

항목

설명

아웃바운드 아이디

아웃바운드 룰의 아이디를 입력합니다.

영어, 숫자, 특수문자(_) 입력이 가능하며 첫 글자는 영어만 가능합니다. 해당 값은 동일 거래 노드에 유일한 값입니다.

아웃바운드 이름

아웃바운드 룰의 이름을 입력합니다.

한글, 영어, 숫자, 특수문자(-, _) 입력이 가능합니다. 아웃바운드 룰 이름은 XML Naming Convention을 따릅니다.

아웃바운드 룰을 생성하면 다음과 같은 설정 화면이 나타납니다.

Kafka 아웃바운드 룰

아웃바운드 룰 정의 (* : 필수 입력항목)

항목	설명
아웃바운드 룰 ID *	아웃바운드 룰 아이디를 입력합니다. 영어와 숫자, 특수문자(_) 입력이 가능합니다. 해당 값은 동일 거래 노드에 유일한 값입니다.
아웃바운드 룰 이름 *	아웃바운드 룰 이름을 입력합니다. 한글, 영어, 숫자, 특수문자(-, _) 입력이 가능합니다.
요청처리 타임아웃(ms)	요청처리 타임아웃을 입력합니다. 요청처리 타임아웃은 아웃바운드 룰이 호출된 시점에서부터 타임아웃 시간 동안 연결을 할당 받지 못하거나 외부로 요청을 보냈지만 응답을 받지 못했을 경우 발생합니다. (기본값: 10000ms)
Endpoint(Group) *	아웃바운드 룰이 사용할 엔드포인트 혹은 엔드포인트 그룹을 지정합니다.
설명	아웃바운드 룰의 설명을 입력합니다. 설명은 입력하지 않아도 무방합니다.
응답 수신 방식	아웃바운드 룰의 응답 수신 방식을 설정합니다. SYNC: 메시지를 보낸 후 kafka로부터 응답을 받을 때까지 대기합니다. ONEWAY: 메시지를 보낸 후 kafka로부터 응답을 받지 않습니다.

항목

설명

아웃바운드 룰 ID *

아웃바운드 룰 아이디를 입력합니다.

영어와 숫자, 특수문자(_) 입력이 가능합니다. 해당 값은 동일 거래 노드에 유일한 값입니다.

아웃바운드 룰 이름 *

아웃바운드 룰 이름을 입력합니다.

한글, 영어, 숫자, 특수문자(-, _) 입력이 가능합니다.

요청처리 타임아웃(ms)

요청처리 타임아웃을 입력합니다.

요청처리 타임아웃은 아웃바운드 룰이 호출된 시점에서부터 타임아웃 시간 동안 연결을 할당 받지 못하거나 외부로 요청을 보냈지만 응답을 받지 못했을 경우 발생합니다. (기본값: 10000ms)

Endpoint(Group) *

아웃바운드 룰이 사용할 엔드포인트 혹은 엔드포인트 그룹을 지정합니다.

설명

아웃바운드 룰의 설명을 입력합니다. 설명은 입력하지 않아도 무방합니다.

응답 수신 방식

아웃바운드 룰의 응답 수신 방식을 설정합니다.

SYNC: 메시지를 보낸 후 kafka로부터 응답을 받을 때까지 대기합니다.
ONEWAY: 메시지를 보낸 후 kafka로부터 응답을 받지 않습니다.

아웃바운드 룰 메시지 정의

아웃바운드 룰에서는 요청 메시지, 응답 메시지를 설정할 수 있습니다.

항목	설명
요청 메시지	아웃바운드 룰에서 사용될 요청 메시지를 선택합니다.
응답 메시지	아웃바운드 룰에서 사용될 응답 메시지를 선택합니다.

항목

설명

요청 메시지

아웃바운드 룰에서 사용될 요청 메시지를 선택합니다.

응답 메시지

아웃바운드 룰에서 사용될 응답 메시지를 선택합니다.
