분석
본 장에서는 모니터링의 [분석] 탭에서 제공하는 기능에 대하여 설명합니다.
1. 개요
[분석] 탭은 과거 데이터를 기반으로 거래 및 엔드포인트의 통계 정보를 분석하는 기능을 제공합니다. 일별, 월별로 데이터를 조회하여 시스템 운영 현황을 파악하고 추이를 분석할 수 있습니다.

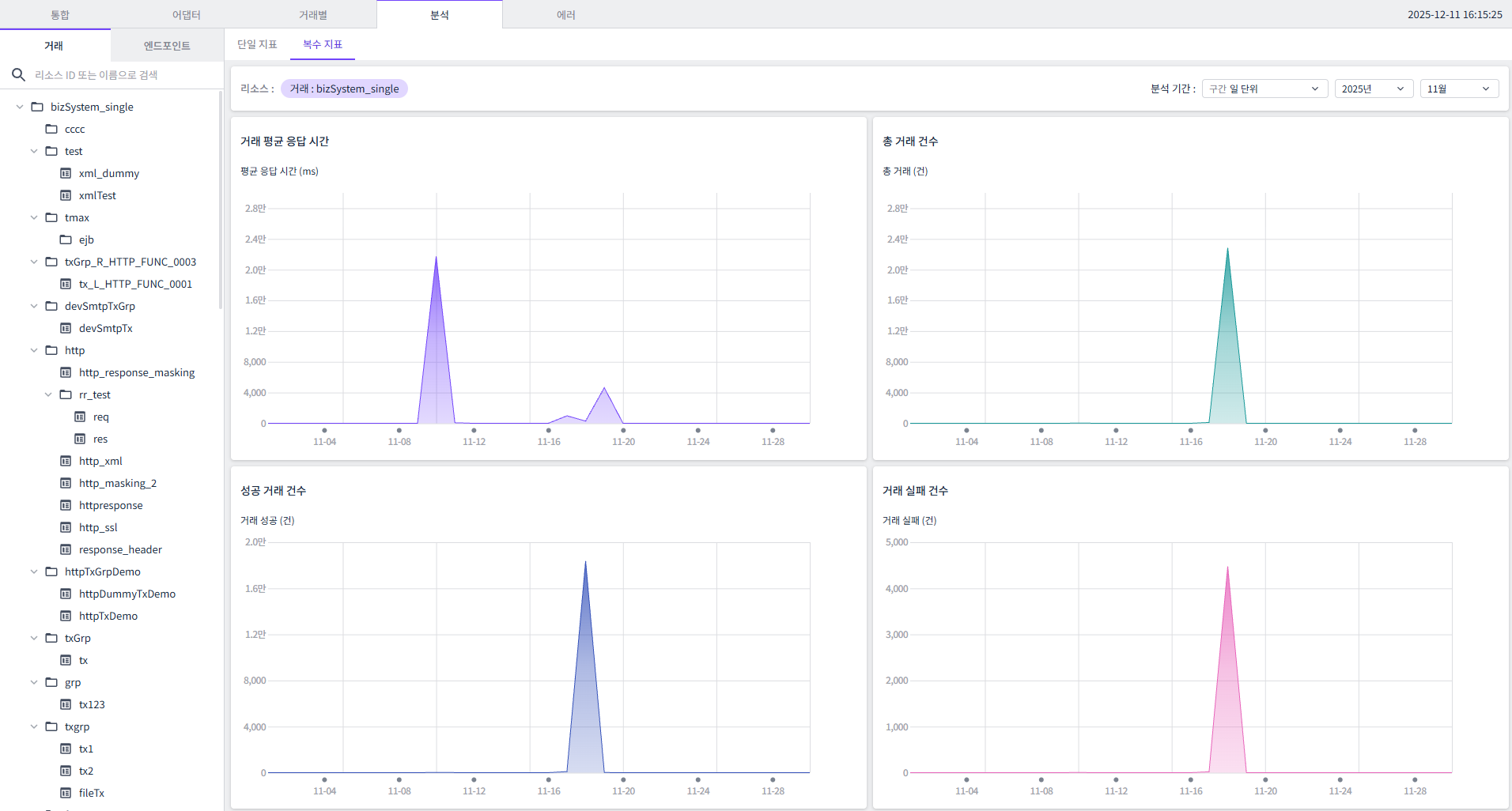

2. 화면 구성
2.1. 리소스 트리
리소스 트리는 선택한 분석 유형에 따라 업무시스템, 거래그룹, 거래(또는 엔드포인트)를 트리 구조로 표시합니다.
영역 상단에는 다음과 같은 분석 유형 탭이 제공됩니다.
| 탭 | 설명 |
|---|---|
거래 |
거래 단위의 통계 분석 |
엔드포인트 |
엔드포인트 단위의 통계 분석 |
검색창에서 리소스 ID 또는 이름으로 특정 리소스를 검색할 수 있으며, 트리에서 항목을 클릭하면 해당 리소스가 분석 대상으로 선택됩니다.
2.2. 분석 지표 및 기간
분석할 지표 유형을 선택합니다.
| 탭 | 설명 |
|---|---|
단일 지표 |
하나의 지표에 대한 상세 분석 |
복수 지표 |
여러 지표를 동시에 비교 분석 |
화면 우측 상단에서 분석 기간을 설정합니다.
| 항목 | 설명 |
|---|---|
리소스 |
현재 선택된 분석 대상 리소스 |
분석 기간 |
구간(일/월) 단위 선택 |
년도 |
분석할 년도 선택 |
월 |
분석할 월 선택 |
2.3. 분석 차트
선택한 대상과 기간에 따라 다음과 같은 분석 차트가 표시됩니다.
| 차트 | 설명 |
|---|---|
거래 평균 응답 시간 |
선택한 기간 동안의 평균 응답 시간 추이를 표시합니다. 응답 시간이 급격히 증가한 시점을 파악하여 성능 문제를 분석하는 데 활용할 수 있습니다.
|
총 거래 건수 |
선택한 기간 동안의 총 거래 발생 건수를 표시합니다. 거래량 추이를 파악하여 시스템 부하 패턴을 분석하는 데 활용할 수 있습니다.
|
성공 거래 건수 |
선택한 기간 동안 성공한 거래 건수를 표시합니다.
|
거래 실패 건수 |
선택한 기간 동안 실패한 거래 건수를 표시합니다. 실패 건수가 급증한 시점을 파악하여 장애 원인을 분석하는 데 활용할 수 있습니다.
|
3. 분석 활용
[분석] 탭에서 제공하는 정보를 활용하여 시스템 상태를 파악하고 운영에 필요한 판단을 수행할 수 있습니다.
-
성능 추이 분석
거래 평균 응답 시간 차트를 통해 시스템 성능 추이를 파악할 수 있습니다. 응답 시간이 지속적으로 증가하는 경우 시스템 튜닝이나 리소스 증설을 검토해야 합니다.
-
장애 분석
거래 실패 건수 차트를 통해 장애 발생 시점과 빈도를 파악할 수 있습니다. 특정 시점에 실패 건수가 급증한 경우 해당 시점의 로그를 분석하여 원인을 파악합니다.
-
용량 계획
총 거래 건수 추이를 분석하여 시스템 용량 계획을 수립할 수 있습니다. 거래량이 지속적으로 증가하는 경우 향후 필요한 리소스를 예측하여 사전에 대응할 수 있습니다.
