환경설정
본 장에서는 AnyLink Redis 어댑터의 환경설정 방법과 아웃바운드 룰을 설정하는 방법에 대해서 설명합니다.
1. 어댑터 설정
Redis 어댑터는 WebAdmin을 이용하여 설정합니다.
|
AnyLink WebAdmin의 접속 및 사용법에 관한 자세한 내용은 AnyLink WebAdmin 안내서를 참고합니다. |
웹 브라우저를 이용해 AnyLink WebAdmin에 로그인한 후 초기 화면에서 [구성관리] > [어댑터]를 선택하면 다음과 같이 어댑터 목록이 나타납니다.

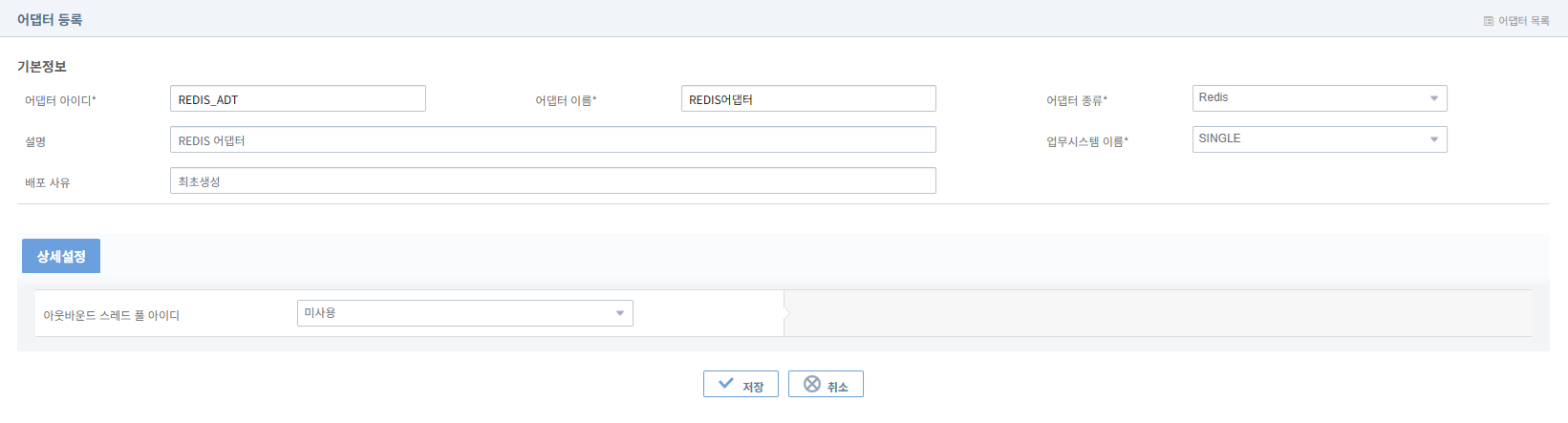

어댑터 목록 화면의 [Add] 버튼을 클릭하면 어댑터를 등록할 수 있습니다. 어댑터 등록 화면에서 생성할 Redis 어댑터에 대한 정보를 입력하고 [저장] 버튼을 클릭합니다. 정상적으로 등록되었을 경우 "저장되었습니다."라는 결과 메시지가 나타납니다.
-
기본정보 (* : 필수 입력항목)
항목 설명 어댑터 아이디 *
생성할 리소스 어댑터의 아이디를 입력합니다.
영문, 숫자, 특수문자(-, _)를 포함하여 3~30자로 입력할 수 있으며, 동일 업무시스템 내에서 중복될 수 없습니다.
어댑터 이름 *
생성할 리소스 어댑터의 이름을 입력합니다.
영문, 한글, 숫자, 특수문자(-, _)를 포함하여 3~30자로 입력할 수 있습니다.
어댑터 종류 *
어댑터의 종류를 선택합니다. 리스트에서 Redis를 선택합니다.
설명
생성하는 어댑터에 대한 설명을 입력합니다. 입력하지 않아도 무관합니다.
업무시스템 이름 *
어댑터가 포함될 업무시스템을 리스트에서 선택합니다.
배포 사유
배포 사유를 작성합니다. 작성한 사유는 [배포관리] > [배포이력] 메뉴에서 조회하면 확인할 수 있습니다.
-
[상세설정] 탭
항목 설명 아웃바운드 스레드 풀 아이디
아웃바운드 시에 사용될 스레드 풀 아이디를 설정합니다. 엔진에서 수행된 스레드 풀과 다른 아이디가 지정될 경우 아웃바운드 시에 해당 스레드 풀로 스레드를 변경합니다.
어댑터별로 스레드 풀을 분리하여 서로 다른 어댑터 간에 영향이 없게 하려는 경우에 설정합니다.
2. 엔드포인트 설정
WebAdmin의 [구성관리] > [어댑터] 메뉴를 선택하면 왼쪽에 등록된 어댑터 트리가 조회됩니다. 트리에서 엔드포인트를 추가할 어댑터를 클릭하면 오른쪽에 어댑터 상세정보를 조회할 수 있습니다.

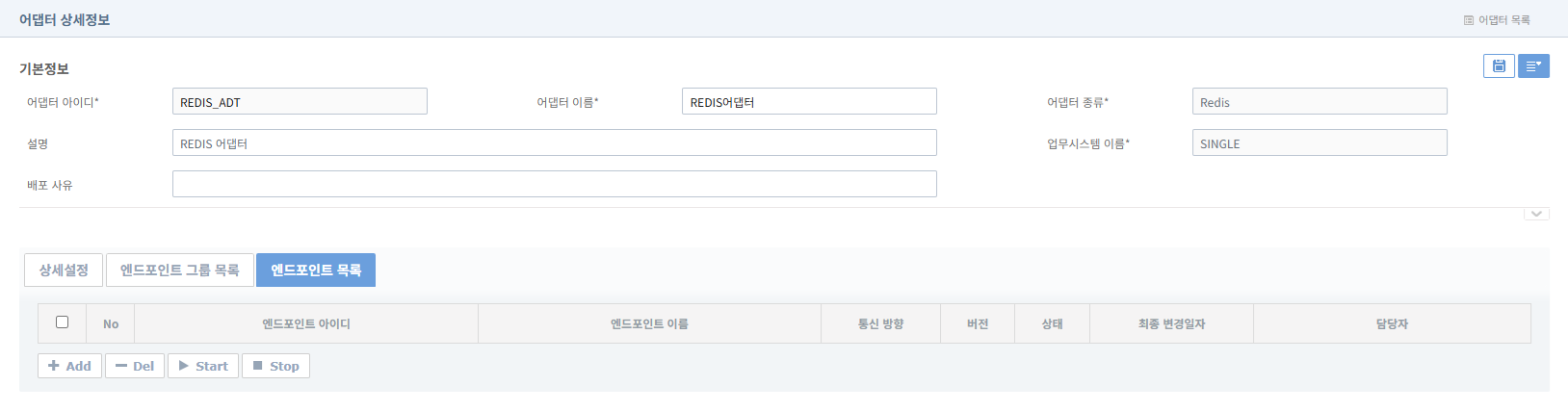

어댑터 상세정보 화면의 [엔드포인트 목록] 탭을 클릭하면 해당 어댑터 하위에 있는 엔드포인트 목록이 조회됩니다.

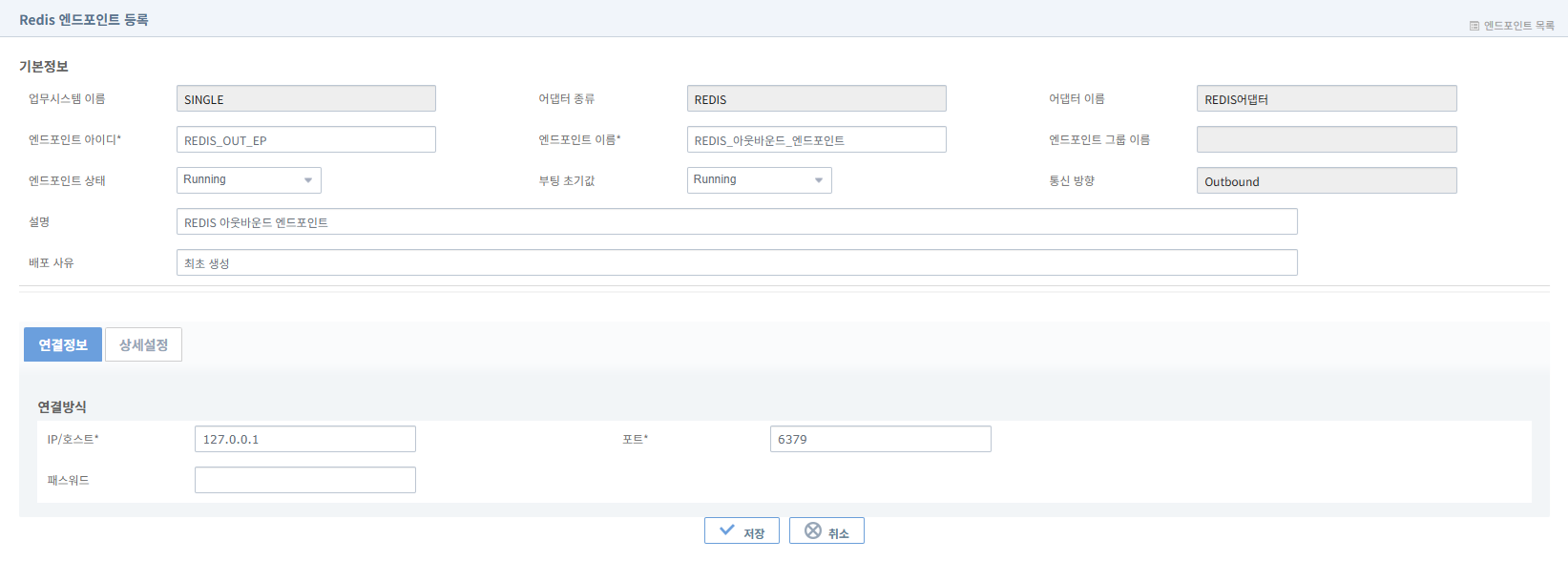

[엔드포인트 목록] 탭 아래 [Add] 버튼을 클릭하면 엔드포인트 등록 화면이 나타납니다. 각 항목의 정보를 입력하고 [저장] 버튼을 클릭하여 엔드포인트를 등록합니다. 엔드포인트가 등록되면 WebAdmin의 왼쪽 트리에서 등록된 어댑터와 엔드포인트를 확인할 수 있습니다.
-
기본정보 (* : 필수 입력항목)
항목 설명 엔드포인트 아이디 *
엔드포인트 아이디를 입력합니다.
3~30자리 영문자 또는 숫자 조합, 특수문자(-, _) 입력이 가능합니다. 해당 값은 동일 어댑터 또는 엔드포인트 그룹에서 유일한 값입니다.
엔드포인트 이름 *
엔드포인트 이름을 입력합니다.
3~30자리 영문자, 한글 또는 숫자 조합, 특수문자(-, _) 입력이 가능합니다.
엔드포인트 그룹 이름
엔드포인트의 그룹 이름입니다.
엔드포인트 상태
생성할 때 상태 초기값을 선택합니다.
-
Running : Running 상태이면 엔드포인트가 시작된 상태가 됩니다.
-
Stopped : Stopped 상태이면 엔드포인트가 중지된 상태가 됩니다.
부팅 초기값
부팅할 때 상태 초기값을 선택합니다.
-
Running : 부팅할 때 엔드포인트가 시작(Running)된 상태가 됩니다.
-
Stopped : 부팅할 때 엔드포인트가 중지(Stopped)된 상태가 됩니다.
통신 방향
엔드포인트의 통신 방향을 설정합니다.
-
Outbound : 외부로 메시지를 전달하기 위한 엔드포인트입니다. Redis 엔드포인트는 Outbound만 생성할 수 있습니다.
설명
생성하는 엔드포인트에 대한 설명을 입력합니다. 입력하지 않아도 무관합니다.
배포 사유
배포 사유를 작성합니다. 작성한 사유는 [배포관리] > [배포이력] 메뉴에서 조회하면 확인할 수 있습니다.
-
-
[연결정보] 탭 (* : 필수 입력항목)
항목 설명 IP/호스트 *
Redis 서버가 설치된 서버의 IP 주소를 입력합니다.
포트 *
Redis 서버의 포트를 입력합니다.
패스워드
Redis 서버에 인증이 설정된 경우 비밀번호를 입력합니다.
3. 아웃바운드 룰 설정
본 절에서는 Redis 아웃바운드 룰 설정방법에 대해서 설명합니다. Redis 아웃바운드 룰은 AnyLink 스튜디오를 이용하여 설정합니다.
|
AnyLink 스튜디오의 자세한 사용법은 AnyLink 스튜디오 안내서를 참고합니다. |

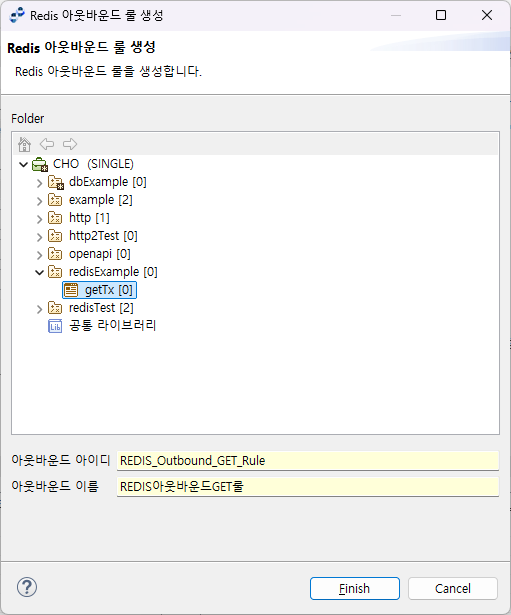

AnyLink 스튜디오 거래그룹 네비게이터의 거래/거래그룹 항목의 컨텍스트 메뉴에서 [새로만들기] > [아웃바운드 룰] > [Redis 아웃바운드 룰]을 선택하면 다음과 같이 Redis 아웃바운드 룰 생성 화면이 나타납니다. 각 항목을 입력하고 [Finish] 버튼을 클릭합니다.
| 항목 | 설명 |
|---|---|
아웃바운드 아이디 |
아웃바운드 룰의 아이디를 입력합니다. 영어, 숫자, 특수문자(_) 입력이 가능하며 첫 글자는 영어만 가능합니다. 해당 값은 동일 거래 노드에 유일한 값입니다. |
아웃바운드 이름 |
아웃바운드 룰의 이름을 입력합니다. 한글, 영어, 숫자, 특수문자(-, _) 입력이 가능합니다. 아웃바운드 룰 이름은 XML Naming Convention을 따릅니다. |

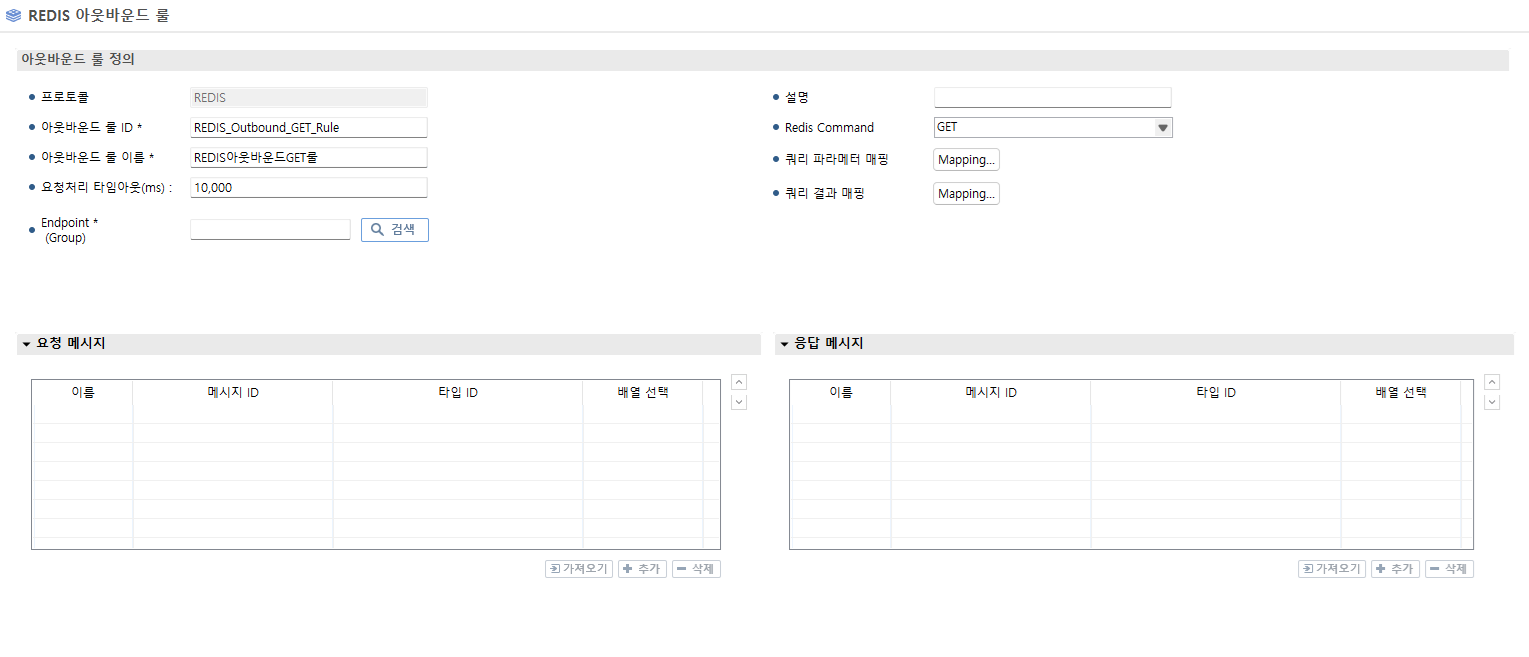

아웃바운드 룰을 생성하면 다음과 같은 상세설정 화면이 나타납니다.
-
아웃바운드 룰 정의 (* : 필수 입력항목)
항목 설명 아웃바운드 룰 ID *
아웃바운드 룰 아이디를 입력합니다.
영어와 숫자, 특수문자(_) 입력이 가능합니다. 해당 값은 동일 거래 노드에 유일한 값입니다.
아웃바운드 룰 이름 *
아웃바운드 룰 이름을 입력합니다.
한글, 영어, 숫자, 특수문자(-, _) 입력이 가능합니다.
요청처리 타임아웃(ms)
요청처리 타임아웃을 입력합니다.
요청처리 타임아웃은 아웃바운드 룰이 호출된 시점에서부터 타임아웃 시간 동안 연결을 할당 받지 못하거나 외부로 요청을 보냈지만 응답을 받지 못했을 경우 발생합니다.
아웃바운드 룰을 생성할 때 10000으로 설정되어 있고 양의 정수로 입력 가능합니다.
Endpoint(Group) *
아웃바운드 룰이 등록될 엔드포인트 또는 엔드포인트 그룹을 선택합니다.
해당 프로젝트가 업무시스템에 할당되고 서버에 접속한 상태여야만 선택이 가능합니다.
설명
아웃바운드 룰의 설명을 입력합니다. 설명은 입력하지 않아도 무방합니다.
Redis Command *
실행할 Redis 명령어를 선택합니다. 현재 지원하는 Redis 명령어는 다음과 같습니다.
-
GET : 지정된 키에 해당하는 값을 조회합니다.
-
SET : 지정된 키에 값을 저장합니다.
-
DEL : 지정된 키를 삭제합니다.
-
EXISTS : 지정된 키의 존재 여부를 확인합니다.
-
MGET : 여러 개의 키에 해당하는 값을 한 번에 조회합니다.
쿼리 파라메터 매핑 *
요청 메시지에 설정한 메시지를 사용하여 Redis 명령어를 구성합니다.
Source 필드에는 요청 메시지가 표시되며, Target 필드에는 선택한 Redis Command에 따라 명령 파라메터가 표시됩니다.
Target 필드에서 [*] 표시가 있는 항목은 필수로 매핑해야 하는 값입니다.
쿼리 결과 매핑 *
Redis 명령어를 통해 나온 결과를 응답 메시지에 설정한 메시지의 필드에 매핑합니다.
Source 필드는 선택한 Redis Command에 따라 결과 필드가 표시되며, Target 필드에는 응답 메시지가 표시됩니다.
Source 필드에서 [*] 표시가 있는 항목은 Target 필드의 메시지에서 [*] 가 포함된 메시지 필드에 매핑해야 합니다.
-
-
아웃바운드 룰 메시지 정의
아웃바운드 룰에서는 요청 메시지, 정상 응답 메시지 설정이 가능합니다.
항목 설명 요청 메시지
아웃바운드 룰에서 사용될 요청 메시지를 선택합니다. 선택한 메시지가 [쿼리 파라메터 매핑]에서 Source 필드로 사용됩니다.
응답 메시지
아웃바운드 룰에서 사용될 응답 메시지를 선택합니다. 선택한 메시지가 [쿼리 결과 매핑]에서 Target 필드로 사용됩니다.
