Redis Mapping
본 부록에서는 Redis 아웃바운드 룰에서 [쿼리 파라메터 매핑], [쿼리 결과 매핑] 을 사용하는 방법에 대해서 자세히 설명합니다.
1. 개요
Redis 아웃바운드 룰에서는 Redis 명령어를 실행하고 응답을 받기 위해 두 가지 매핑을 설정해야 합니다.
-
쿼리 파라메터 매핑 : 요청 메시지의 필드를 Redis 명령어의 파라메터로 매핑합니다.
-
쿼리 결과 매핑 : Redis 명령어 실행 결과를 응답 메시지의 필드로 매핑합니다.
요청 메시지에 설정한 메시지는 [쿼리 파라메터 매핑] 의 Source 에 나타나며, 응답 메시지에 설정한 메시지는 [쿼리 결과 매핑] 의 Target 에 나타납니다. 또한 Redis Command 선택에 따라 [쿼리 파라메터 매핑] 의 Target 필드, [쿼리 결과 매핑] 의 Source 필드가 달라집니다.
2. 매핑 설정

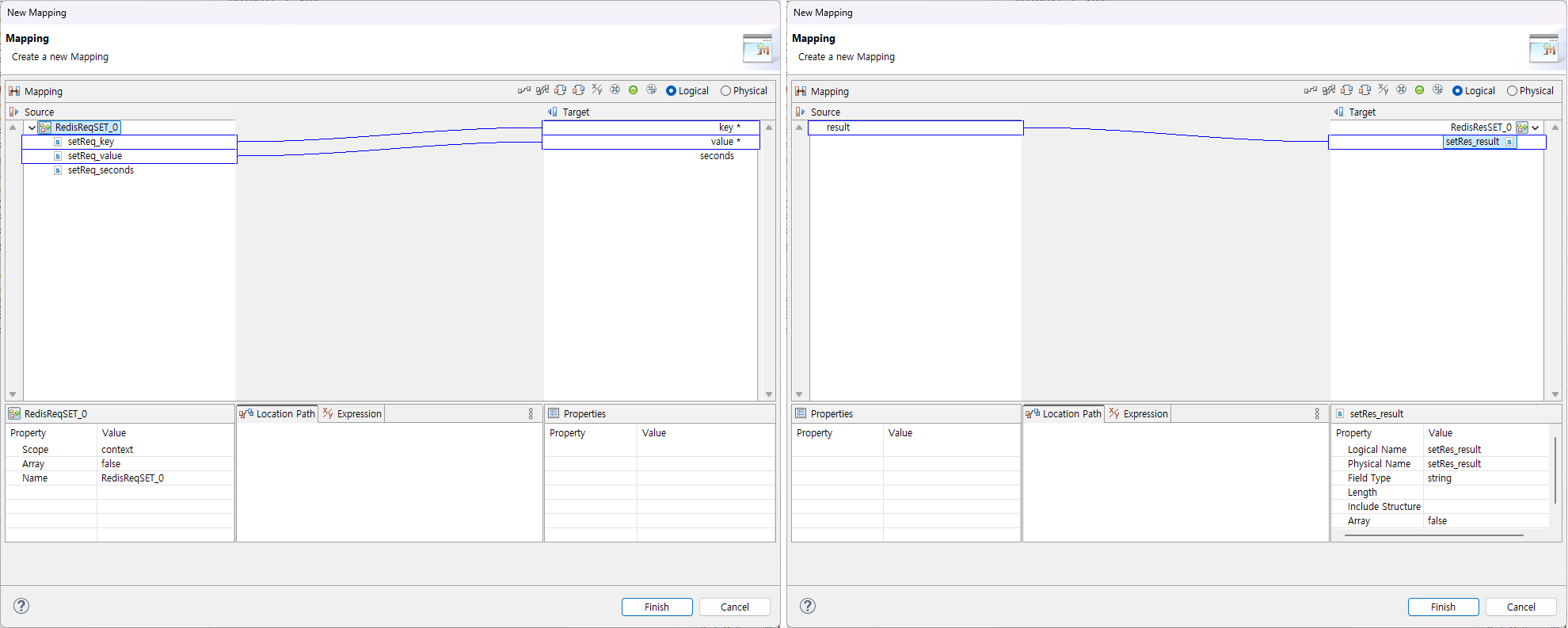

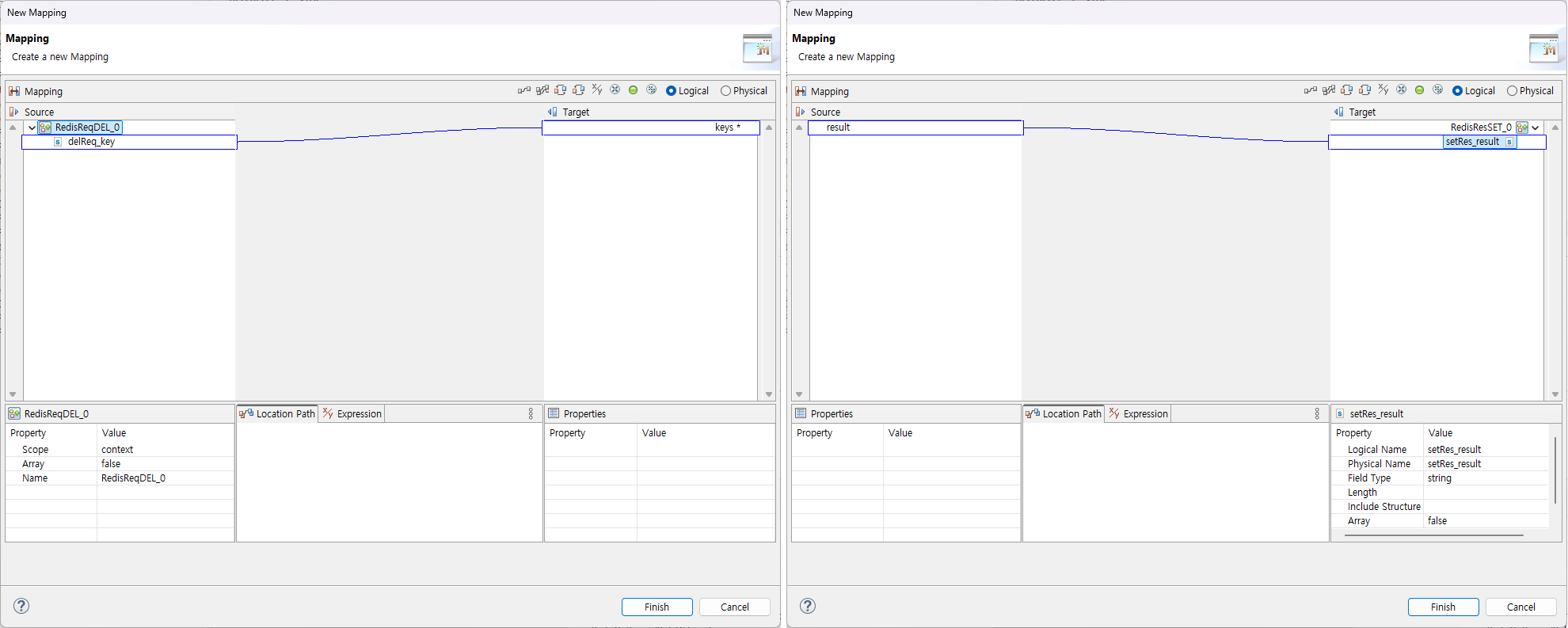

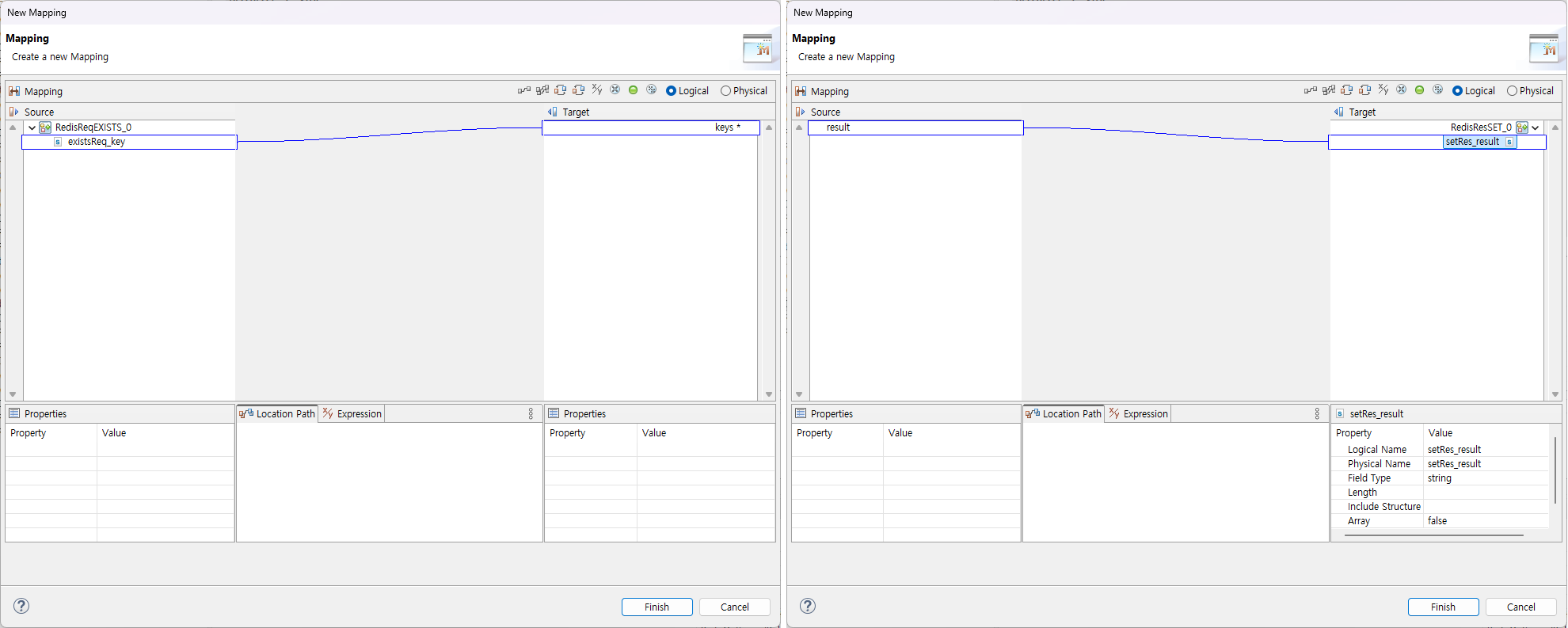

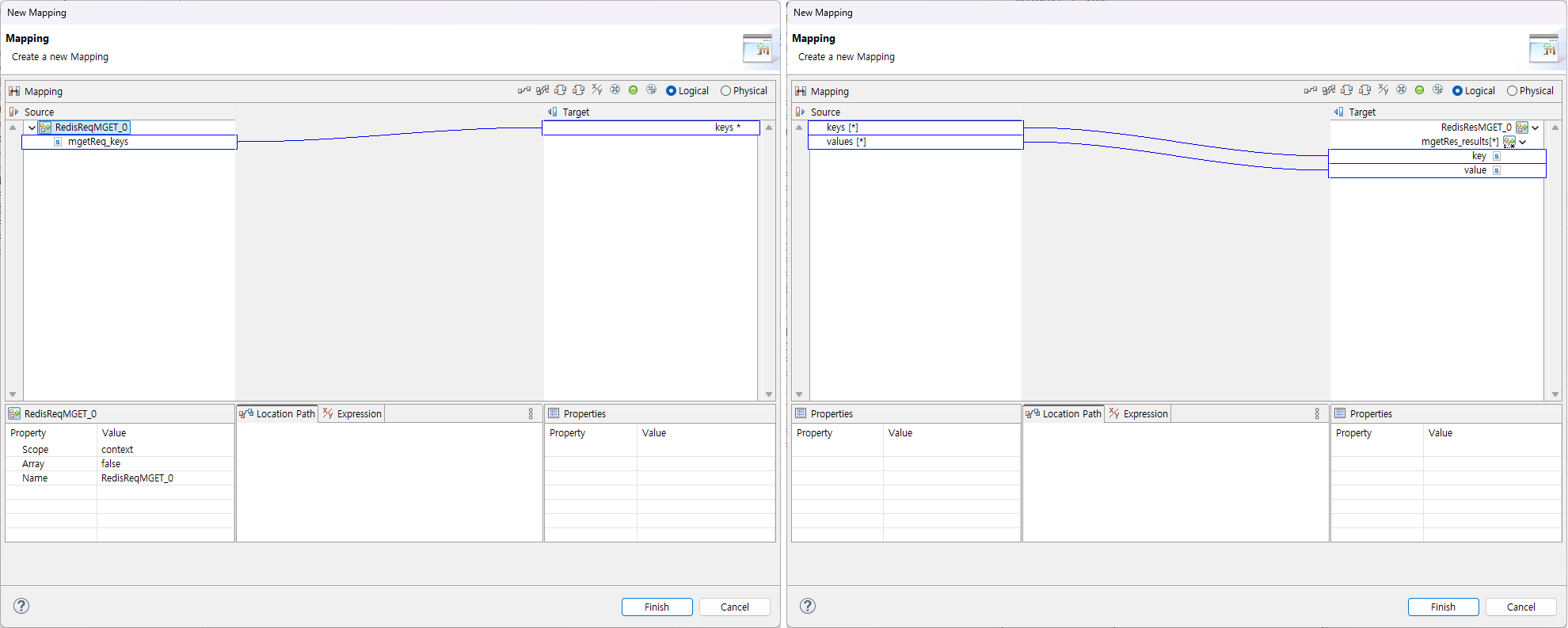

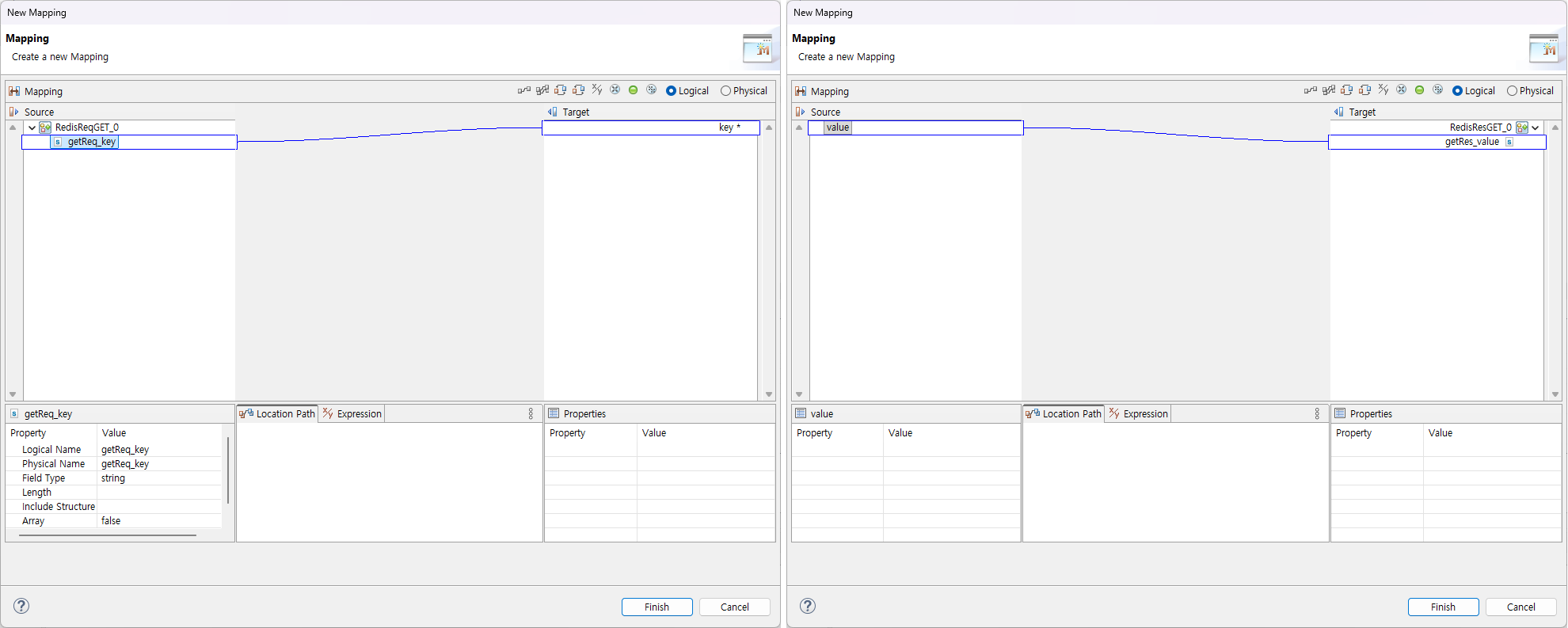

2.1. 쿼리 파라메터 매핑
쿼리 파라메터 매핑은 요청 메시지에 설정한 메시지를 사용하여 Redis 명령어를 구성합니다.
-
Source 필드 : 요청 메시지의 필드가 표시됩니다.
-
Target 필드 : 선택한 Redis Command에 따라 명령 파라메터가 표시됩니다.
|
Target 필드에서 [*] 표시가 있는 항목은 필수로 매핑해야 하는 값입니다. |
2.2. 쿼리 결과 매핑
쿼리 결과 매핑은 Redis 명령어를 통해 나온 결과를 응답 메시지에 설정한 메시지의 필드에 매핑합니다.
-
Source 필드 : 선택한 Redis Command에 따라 결과 필드가 표시됩니다.
-
Target 필드 : 응답 메시지의 필드가 표시됩니다.
|
Source 필드에서 [*] 표시가 있는 항목은 Target 메시지에서 [*] 필드가 있는 메시지 필드에 매핑해야 합니다. [*] 표시가 있는 값을 매핑할 때에는 메시지의 include 타입 + unbounded로 설정된 필드에 매핑해야 합니다. |

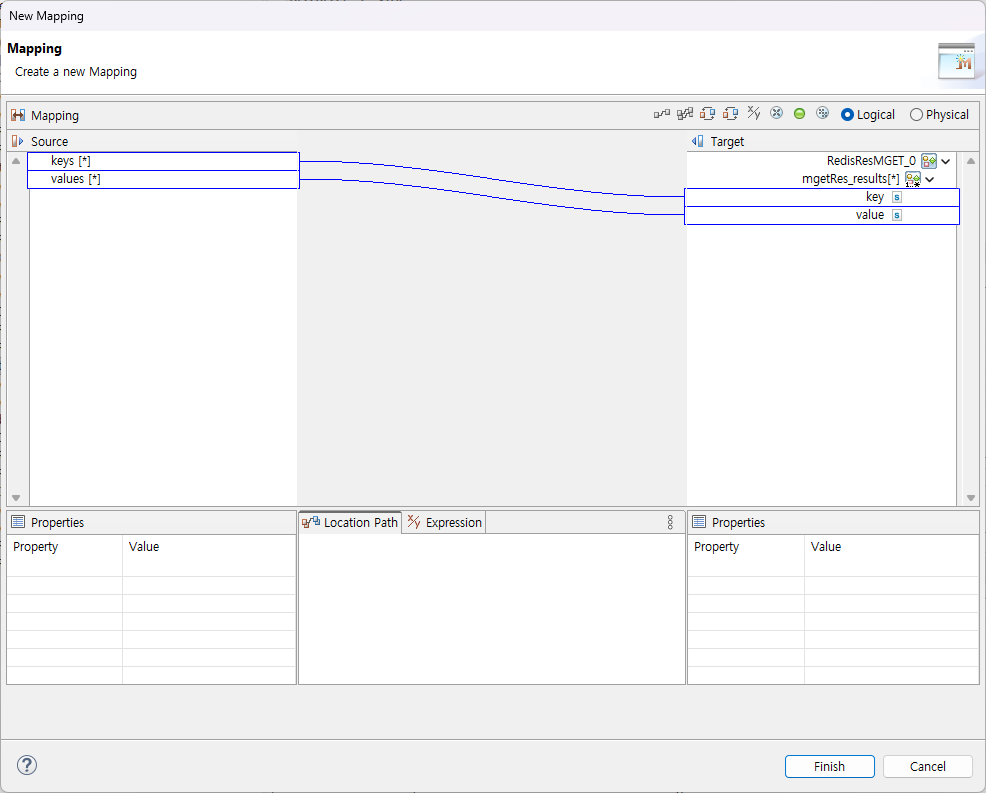

다음은 MGET 명령어의 메시지 정의 및 쿼리 결과 매핑 예시입니다.
3. 다중 필드 매핑
keys 와 같이 다중 필드 값이 들어갈 수 있는 파라메터는 서비스 플로우의 요청 매핑에서 Expression 을 사용하여 매핑합니다.
예를 들어 key1, key2, key3 를 keys 에 넣어 사용하고 싶은 경우, 공백(" ") 을 구분자로 사용하여 Expression을 작성합니다.
Expression 작성 예시
key1 + " " + key2 + " " + key3
위 Expression의 결과가 keys 파라메터에 매핑되어 MGET, DEL, EXISTS 등의 명령어가 실행됩니다.

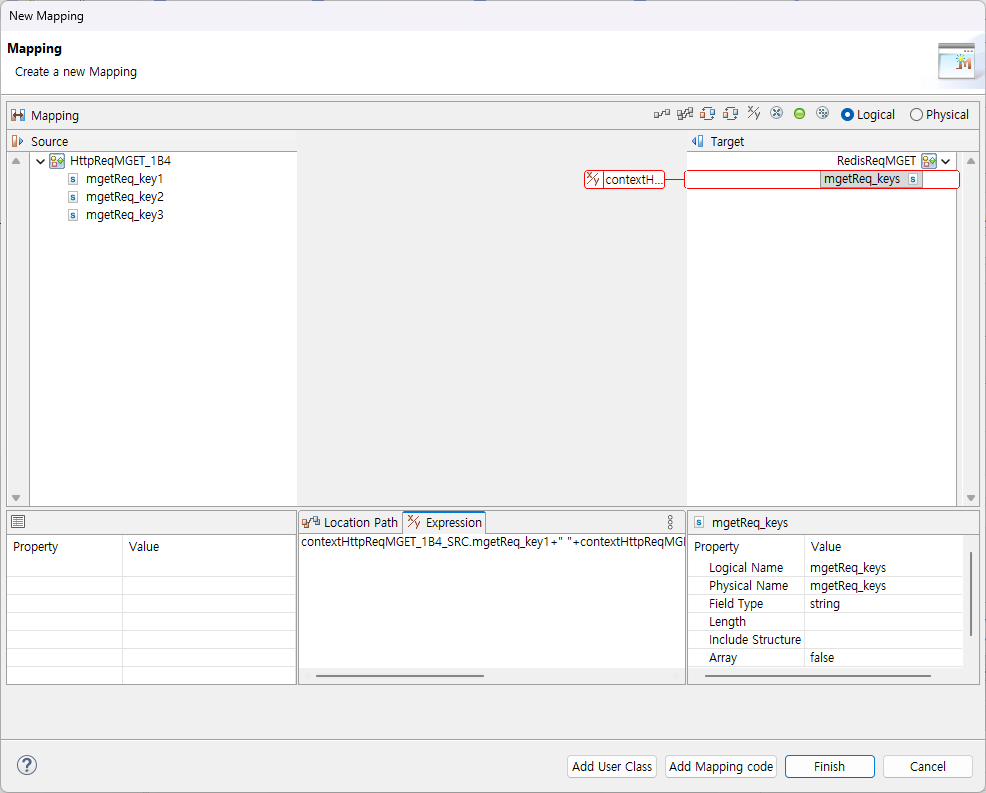

다음은 MGET 명령어의 Activity 요청 매핑 예시입니다.
