거래별

본 장에서는 모니터링의 [거래별] 탭에서 제공하는 기능에 대하여 설명합니다.

1. 개요

[거래별] 탭은 업무시스템, 거래그룹, 거래 단위로 트랜잭션 현황을 모니터링하는 기능을 제공합니다. 계층 구조로 구성된 거래 트리에서 원하는 항목을 선택하여 해당 항목의 실시간 트랜잭션 처리 현황을 확인할 수 있습니다.

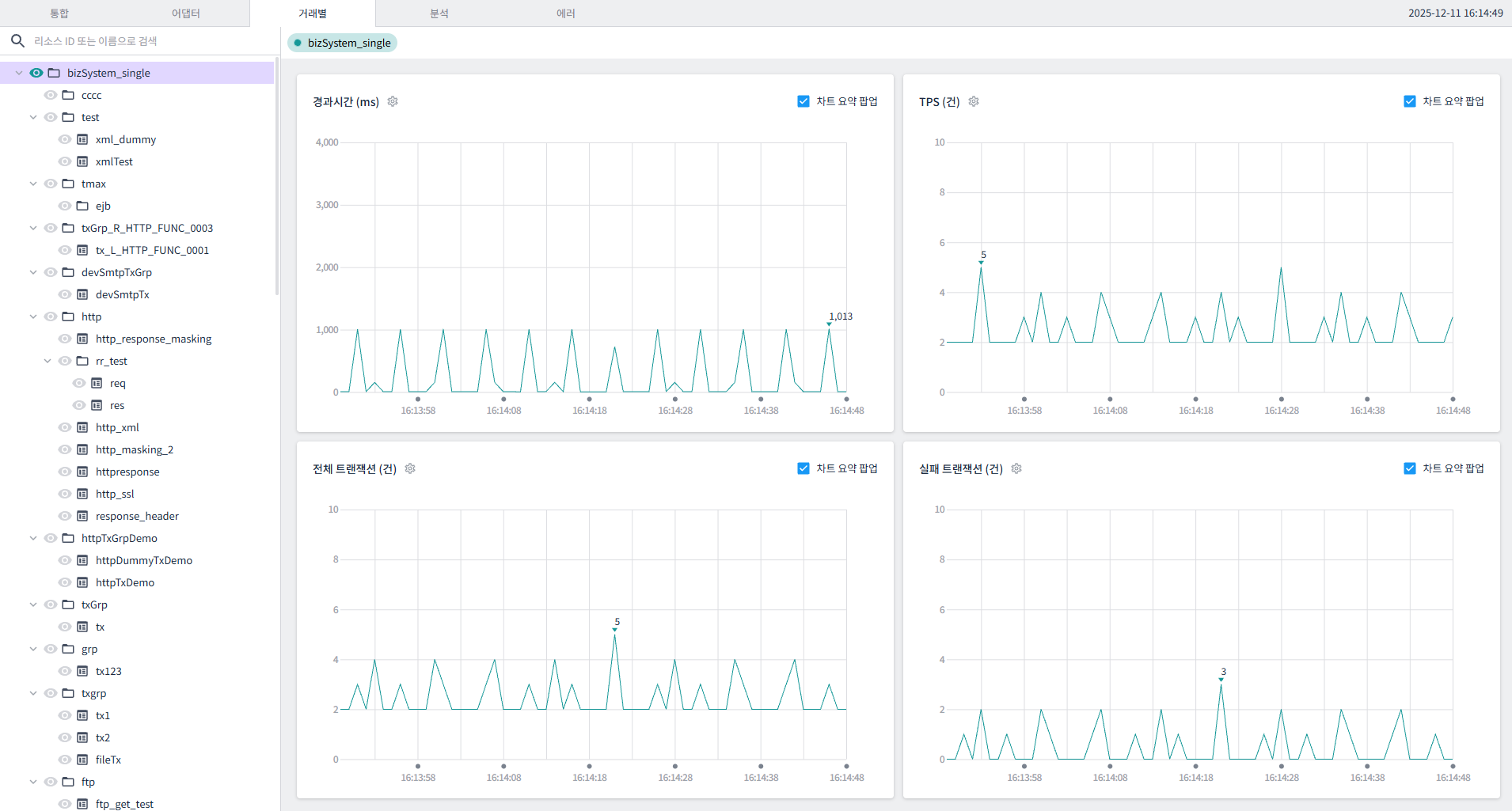

figure monitoring biztx main
거래별 모니터링 화면

2. 화면 구성

2.1. 거래 트리

거래 트리는 업무시스템을 기준으로 거래그룹과 거래를 트리 구조로 표시합니다.

트리 구조에서 각 아이콘의 의미는 다음과 같습니다.

아이콘 설명

image (폴더)

업무시스템 또는 거래그룹

※ 폴더 아이콘 왼쪽의 화살표를 클릭하면 하위 항목을 펼치거나 접을 수 있습니다.

image (문서)

개별 거래

검색창에서 리소스 ID 또는 이름으로 특정 거래를 검색할 수 있으며, 트리에서 항목(업무시스템, 거래그룹, 거래)을 클릭하면 해당 항목의 모니터링 정보가 오른쪽 차트 영역에 표시됩니다.

2.2. 차트 영역

화면 우측에는 선택한 항목의 트랜잭션 처리 현황이 다음과 같은 차트로 표시됩니다.

차트 설명

경과시간 (ms)

선택한 항목의 트랜잭션 처리 경과시간을 시간대별로 표시합니다.

TPS (건)

초당 트랜잭션 처리 건수(TPS, Transactions Per Second)를 시간대별로 표시합니다.

전체 트랜잭션 (건)

전체 트랜잭션 발생 건수를 시간대별로 표시합니다.

실패 트랜잭션 (건)

실패한 트랜잭션 건수를 시간대별로 표시합니다. 실패 트랜잭션이 발생한 시점을 파악하여 문제 원인을 분석하는 데 활용할 수 있습니다.

각 차트에서 공통으로 제공하는 기능은 다음과 같습니다.

  • 차트 요약 팝업 보기

    [차트 요약 팝업] 체크박스를 선택한 상태에서 차트 위에 마우스를 올리면 해당 시점의 상세 데이터가 팝업으로 표시됩니다.

  • 차트 표시 옵션 설정

    차트 제목 오른쪽의 설정 아이콘(image)을 클릭하여 차트 표시 옵션을 변경할 수 있습니다.
