ダッシュボード

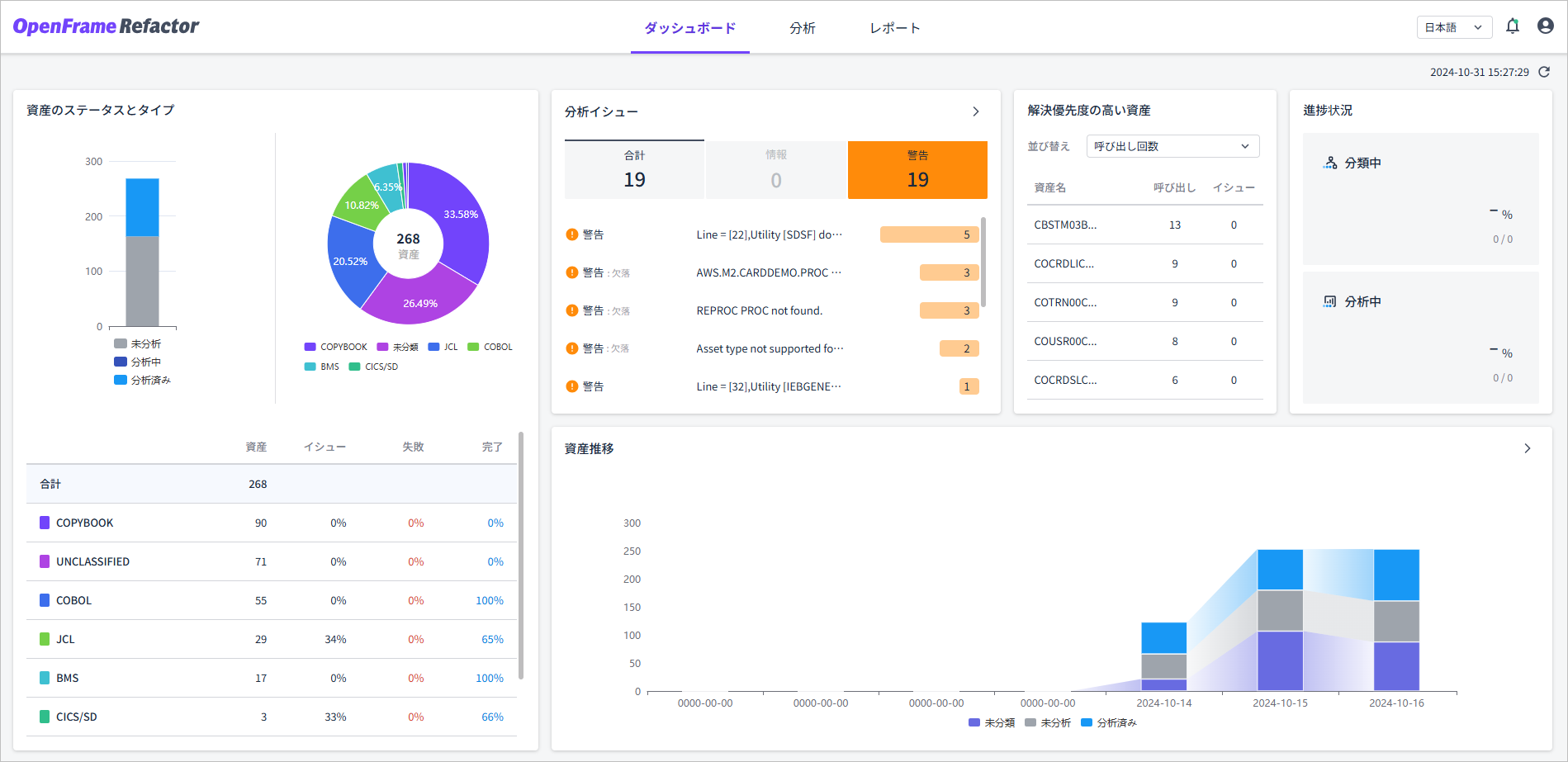

OpenFrame Refactorの初期画面であるダッシュボード画面では、資産の分析スタータス、分析イシュー、進行状況など、資産全体の構成状況を一目で確認することができます。

figure dashboard main

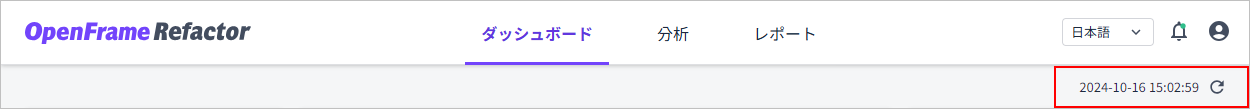

また、ダッシュボードの右上隅にある日時情報からデータを収集した時間を確認できます。image ボタンをクリックすると、ダッシュボードのコンポーネントや日時情報が最新状態に更新されます。

figure dashboard time

画面の左上にあるimageロゴをクリックすると、初期画面のダッシュボード画面が表示されます。

資産の分析ステータスとタイプ情報

ダッシュボード画面の「資産のステータスとタイプ」領域には、ディレクトリにアップロードされた資産全体の分析ステータスと資産タイプ情報が表示されます。

figure dashboard analysis status

以下は、ダッシュボードで提供する情報です。

グラフ 説明

積み上げ棒グラフ

資産の分析ステータス別の割合と資産数を示します。

ドーナツグラフ

資産タイプ別の割合と資産数を示します。

また、グラフの下には、分析が行われた資産に関する詳細がテーブル形式で表示されます。

figure dashboard analysis status detail
項目 説明

資産

資産数です。

イシュー

資産分析のイシュー発生率です。

失敗

資産分析の失敗率です。

完了

資産分析の完了率です。

分析イシュー情報

ダッシュボード画面の「分析イシュー」領域は、分析中に発生したイシュー情報を提供します。

figure dashboard analysis issues
  • ① 総発生件数

    イシューをレベル(情報/警告)ごとに集計して表示します。情報または警告をクリックすると、該当するイシュー順位が並べ替えられて表示されます。デフォルトで「合計」が選択され表示されます。

    区分 説明

    合計

    すべてのイシューを含む総発生件数を集計します。

    情報

    情報提供を目的として発生したイシューを集計します。

    警告

    問題を起こす可能性のある警告イシューを集計します。

    「情報」レベルは、ユーザーが指定した特定のパターンが含まれた資産を区別するイシュー・レベルです。

  • ② イシュー順位

    イシュー・レベルやメッセージ、発生件数に基づいて発生頻度順に表示します。

解決優先度の高い資産情報

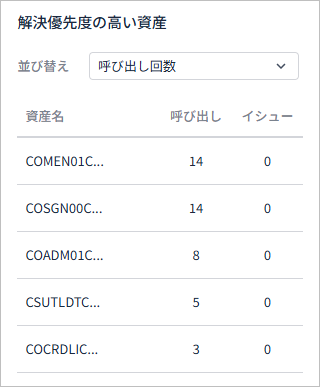

ダッシュボード画面の「解決優先度の高い資産」領域には、呼び出し回数とイシュー件数を基準にして解決優先度の高い上位5つの資産リストを表示しています。

並び替え条件として「呼び出し回数」と「イシュー件数」のいずれかを選択できます。

figure dashboard prioritized for resolution
項目 説明

資産名

資産の名前です。

呼び出し

資産が呼び出された回数です。

イシュー

資産に発生したイシュー件数です。

進捗状況情報

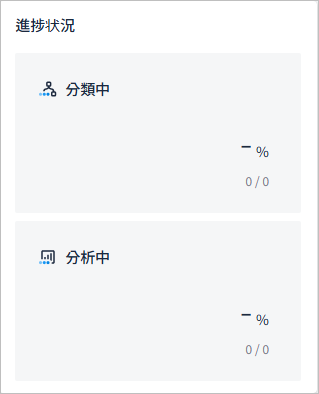

ダッシュボード画面の「進捗状況」領域は、各タスク・フェーズの進捗状況情報を提供します。

figure dashboard progress status
項目 説明

分類中

資産分類の進捗状況です。

分析中

資産分析の進捗状況です。

資産推移情報

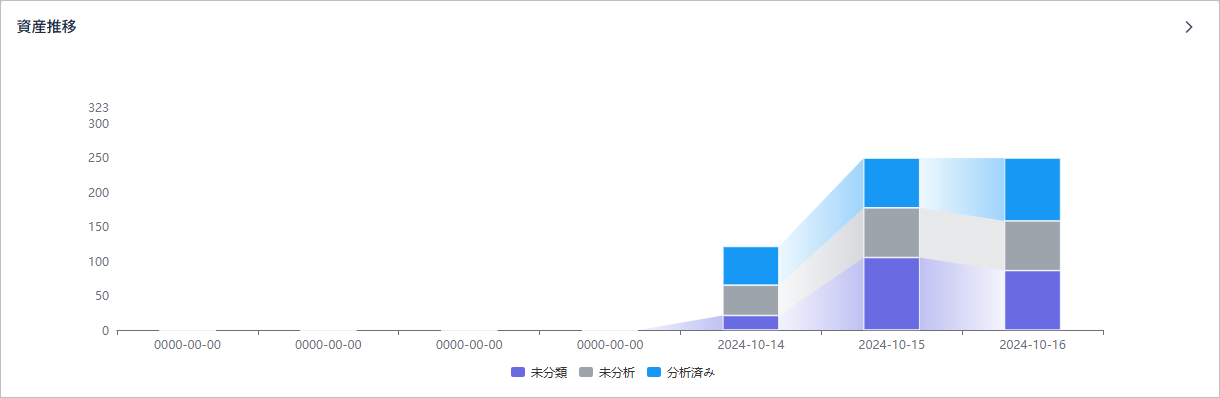

ダッシュボード画面の「資産推移」領域では、過去7日間(今日を含む)の資産数情報を提供します。今日のデータは現在の時刻を、以前の日付は毎日23時を基準にして表示します。

figure dashboard asset trends

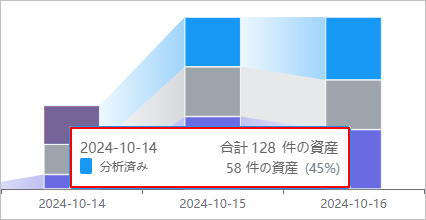

資産のステータス別に積み上げ棒グラフで表示します。棒グラフにマウスオーバーすると、該当する資産の数やその日付の資産の総数を確認できます。

figure dashboard asset trends mouse hover

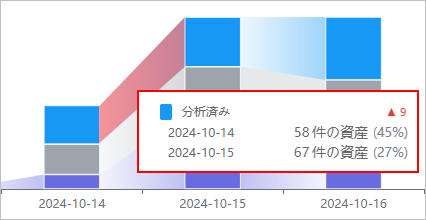

また、積み上げ棒グラフの割合の変化は積み上げ面グラフで表示され、その面にマウスオーバーすると、変化情報を確認できます。

figure dashboard asset trends mouse hover 2
