紹介

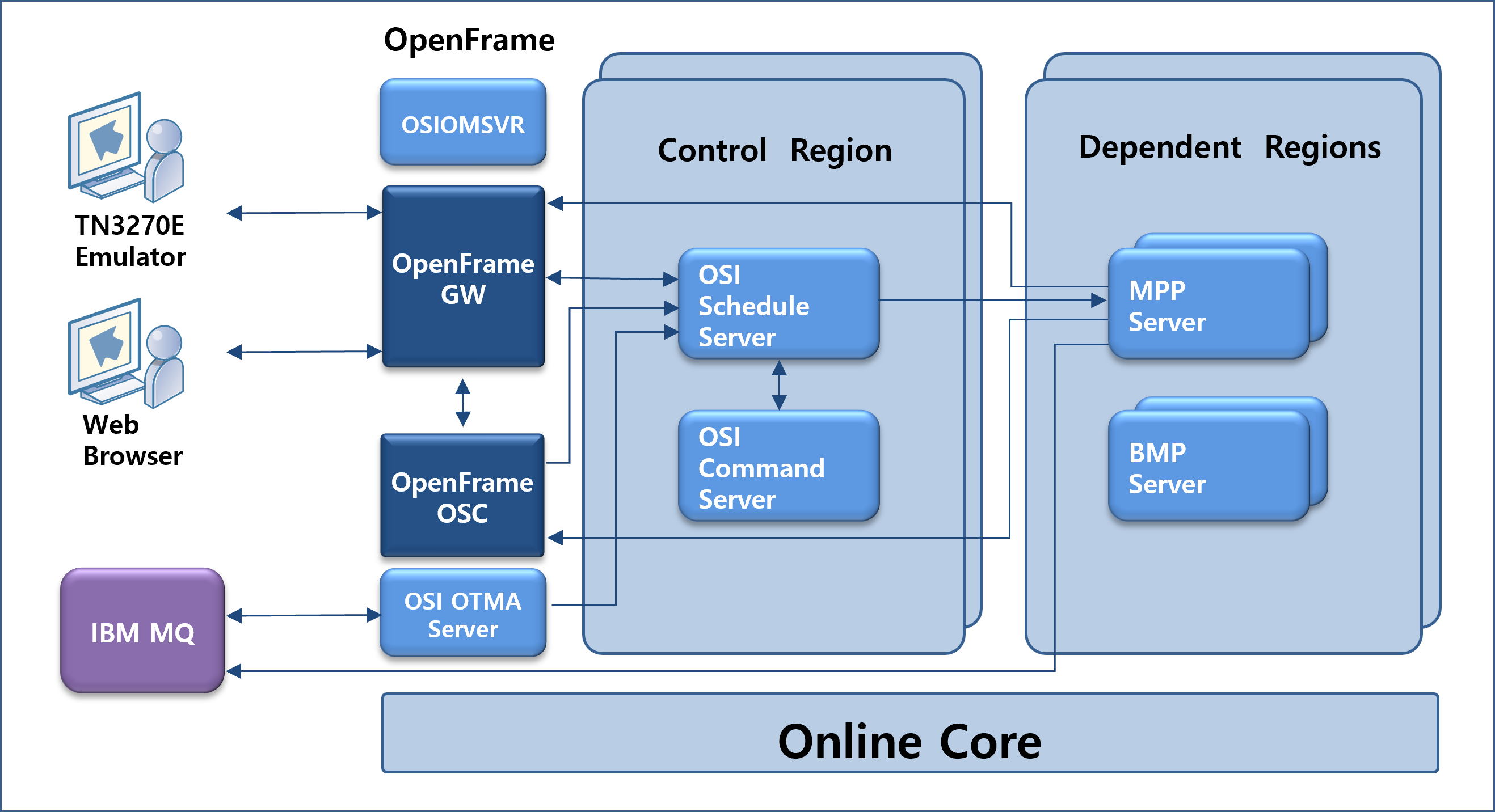

OSIシステム・サーバーには、スケジュール・サーバー(osisschd)とコマンド・サーバー(osicmdsv)があります。これらの2つのサーバーは、Tmax UCSサーバー・タイプとして提供されます。

OSIで基本的に提供されるシステム・モジュールのほか、ユーザーが作成したアプリケーション・プログラムを実際に運用するために、ユーザーはシステム設定フェーズでサーバー・モジュールを直接準備する必要があります。ユーザーが準備する必要のあるサーバー・モジュールは、概念的には、IMS/DCのOSIユーザー・サーバー・リージョン(従属リージョン)を意味します。一般に、IBMメインフレームで実行されていた各従属リージョンごとにユーザー・モジュールを準備します。

以下は、OSIの運用に使用されるユーザー・サーバーです。

ユーザー・サーバーは、JCLを使用して直接起動するか、OSIコマンドを使用して起動することができます。ユーザー・サーバーの環境設定の詳細については、ユーザー・サーバーの設定を参照してください。

OSIOMSVRは、OSIシステム・サーバーとMPPユーザー・サーバーを起動および終了するサーバーです。JCLまたは「/START REGION」コマンドを実行すると、OSIOMSVRは、起動に必要なリージョン情報をデータベースに保存した後、tmbootを使用してサーバーを起動します。また、「/STOP REGION」または「/CHECKPOINT FREEZE」コマンドを実行すると、OSIOMSVRは、データベースからリージョン情報を削除し、tmdownを使用してサーバーを終了します。

OSIOMSVRは、リージョンを起動する前に起動されている必要があります。osibootまたはosidownツールを使用してOpenFrame Core(Tmax/Base/Batch)サーバーと一緒に起動および終了できます。

OSI OTMAは、IBM MQ製品との連携およびOTMA機能を提供するサーバーです。MQ機能を使用するかどうかを指定することが可能であり、使用しなくてもシステムの動作には影響を与えません。

以下は、OTMAサーバーで使用しているMQI(MQ Interface)です。

OpenFrame Manager製品と連携してOSIの管理(Manage)機能を提供するサーバーです。

OpenFrame Gateway(以下、OpenFrame GW)は、OSIシステム・サーバー(制御リージョン)とTN3270/TN3270EエミュレーターまたはWebブラウザーを介して接続する端末の間に位置し、OSIシステム・サーバーにトランザクション要求などを実行するサーバーです。また、VTAM(Virtual Terminal Access Method)ゲートウェイとも呼ばれており、端末の接続情報とシステム・サーバーの情報を管理します。

以下は、OpenFrame GWの主な機能です。

OpenFrame OSC(以下、OSC)は、メインフレーム・リホスト・ソリューションであるOpenFrameを構成する製品の1つです。CICSで運用されるオンライン業務を簡単な移行でオープン・システムで運用できるようにします。

OSCのCICS SEND、CICS RECEIVEコマンドを使用してOSIとの通信が可能であり、OSCから送られたメッセージはスケジュール・サーバー(osisschd)に渡されます。

OSIのシステム・サーバーおよびリージョン・サーバーは、システム・メタデータの管理やOpenFrame HiDBの使用のためにデータベースを利用しており、それぞれ必要な数のDBセッションを持ちます。
