資産リストの確認

アップロードされた資産をさまざまな基準で確認することができます。

  1. 画面上部のナビゲーションバーで[分析]メニューを選択します。

  2. 画面左側のビュー・アイコンから特定のアイコンをクリックすると、該当する資産リストがツリー構造で表示されます。

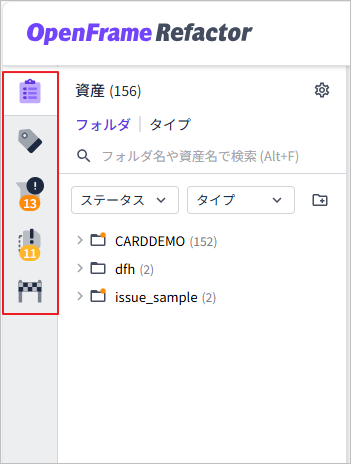

    figure analysis view list main
    ビュー・アイコン 説明

    image ([資産])

    ユーザーがアップロードした資産をフォルダまたはタイプごとに確認できます。

    image ([タグ])

    ユーザーが定義したタグで資産リストを確認できます。

    image ([イシュー])

    資産の分析中にシステムが検出した問題が発生した資産リストを確認できます。
    ただし、問題が発生した資産がない場合、アイコンは無効になります。

    image ([重複名])

    アップロードされたすべての資産のうち、分析中または分析済み資産に対して同じ名前の資産リストを確認できます。
    ただし、同じ名前の資産がない場合、アイコンは無効になります。

    image ([エントリポイント])

    ユーザーがアップロードした資産のうち、分析されたCICS/SDファイルに定義されているトランザクション・リストを確認できます。

    各リスト・ビューで特定の条件(フォルダ、タイプ、タグ)を選択すると、条件に該当する資産が表示され、多様な情報を確認することができます。

資産リスト・ビュー

[資産]ビュー

ユーザーがアップロードしたすべての資産をフォルダまたはタイプごとに確認できます。

figure analysis assets view main
区分 説明

資産の総数です。

資産ビューの設定ボタンです。ボタンをクリックして次の項目を設定できます。

  • 並び替え

  • 資産表示

  • 付加情報

資産の分類基準です。

  • フォルダ:資産をフォルダ構造で表示します。

  • タイプ:資産をタイプで表示します。

検索バーです。「フォルダ名」または「資産名」を入力すると、一致する資産のみ表示されます。

ステータス・フィルターです。ドロップダウン・リストでイシューとフローのステータスを選択すると、それに基づいてリストをフィルタリングします。

タイプ・フィルターです。ドロップダウン・リストで選択した資産のタイプに基づいてリストをフィルタリングします。

検索されたリストです。

各アイコンの意味は次のとおりです。

  • image:フォルダー

  • image:資産ファイル

  • image (アイコンの右上に表示):「失敗」イシューあり

  • image (アイコンの右上に表示):「欠落」や「未対応」イシューあり

  • image:アップロード中

  • image:アップロード完了



[タグ]ビュー

ユーザーが定義したタグでアップロードした資産リストを表示します。

figure analysis tag view main
区分 説明

タグの総数です。

タグ・ビューの設定ボタンです。ボタンをクリックして次の項目を設定できます。

  • 並び替え

  • 資産表示

  • 付加情報

資産の分類基準です。

  • フォルダ:資産をフォルダ構造で表示します。

  • タイプ:資産をタイプで表示します。

検索バーです。「タグ名」または「資産名」を入力すると、一致する資産のみ表示されます。

ステータス・フィルターです。ドロップダウン・リストでイシューとフローのステータスを選択すると、それに基づいてリストをフィルタリングします。

タイプ・フィルターです。ドロップダウン・リストで選択した資産のタイプに基づいてリストをフィルタリングします。

検索されたリストです。

各アイコンの意味は次のとおりです。

  • image:タグ(タグの作成時に指定した色で表示)

  • image:フォルダー

  • image:資産ファイル

  • image (アイコンの右上に表示):「失敗」イシューあり

  • image (アイコンの右上に表示):「欠落」や「未対応」イシューあり

  • image:アップロード中

  • image:アップロード完了



[イシュー]ビュー

資産の分析中にシステムが検出した問題が発生した資産リストを表示します。

figure analysis issues view main
区分 説明

イシューの総数です。

イシュー・ビューの設定ボタンです。ボタンをクリックして次の項目を設定できます。

  • 並び替え

  • 資産表示

  • 付加情報

検索バーです。「資産名」を入力すると、一致する資産のみ表示されます。

タイプ・フィルターです。ドロップダウン・リストで選択した資産のタイプに基づいてリストをフィルタリングします。

検索されたリストです。

各アイコンの意味は次のとおりです。

  • image:資産ファイル

  • image (アイコンの右上に表示):「失敗」イシューあり

  • image (アイコンの右上に表示):「欠落」や「未対応」イシューあり

  • image:アップロード中

  • image:アップロード完了



[重複名]ビュー

分析中または分析済みの資産に対して同じ名前の資産リストを表示します。

figure analysis duplicates view main
区分 説明

同じ名前の資産の総数です。

重複名ビューの設定ボタンです。ボタンをクリックして次の項目を設定できます。

  • 並び替え

  • 資産表示

  • 付加情報

検索バーです。「資産名」を入力すると、一致する資産のみ表示されます。

タイプ・フィルターです。ドロップダウン・リストで選択した資産のタイプに基づいてリストをフィルタリングします。

検索されたリストです。

各アイコンの意味は次のとおりです。

  • image:フォルダー

  • image:資産ファイル

  • image (アイコンの右上に表示):「失敗」イシューあり

  • image (アイコンの右上に表示):「欠落」や「未対応」イシューあり

  • image:アップロード中

  • image:アップロード完了



[エントリポイント]ビュー

分析されたCICS/SDファイルに定義されているトランザクション・リストを表示します。

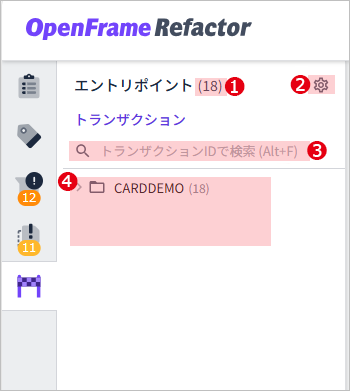

figure analysis entry points view main
区分 説明

トランザクションの総数です。

エントリポイント・ビューの設定ボタンです。ボタンをクリックして次の項目を設定できます。

  • 並び替え

  • 資産表示

  • トランザクションタブ

検索バーです。「トランザクションID」を入力すると、一致する結果のみ表示されます。

検索されたリストです。

各アイコンの意味は次のとおりです。

  • image:グループ

  • image:資産ファイル

  • image (アイコンの右上に表示):「失敗」イシューあり

  • image (アイコンの右上に表示):「欠落」や「未対応」イシューあり

資産情報領域

テーブル・ビュー

画面左側のビュー・リストから選択した特定の項目(フォルダ、タイプ、タグ)に属する資産の詳細をテーブル形式で表示します。

  • [資産]、[タグ]、[イシュー]、[重複名]ビュー

    figure table view main
    • ① 機能ボタン

      資産リストでチェックボックスを選択し、リスト・テーブルの上部にある機能ボタンを使用して分類、分析、タグの追加などを実行できます。

      ボタン 説明


      資産のタイプを分類します。


      資産を分析します。ただし、カスタムタイプに分類された資産と「未分類」資産は、分析対象から除外されます。


      資産にタグを指定します。


      資産を移動します。


      資産を削除します。

    • ② 列表示の設定

      テーブルに表示する列を選択します。チェックボックスを選択した項目のみ表示されます。

    • ③資産リスト

      選択した項目に属する資産リストです。

      項目 説明


      イシューが発生したかどうかを示します。

      • image:欠落、未対応

      • image:失敗

      名前(バージョン)

      資産の名前です。

      タイプ

      資産のタイプです。

      状態

      資産のフロー・ステータスです。

      • 未分類

      • 分類中

      • 未分析

      • 分析中

      • 分析済み

      タグ

      資産に追加されたタグです。

      総行数

      ソースコードの総行数です。

      コード行数

      ソースコードで実行可能なコードのみを含む行数です。

      循環的複雑度

      ソースコードの複雑さの度合いを示します。

      更新日時

      資産の最終更新日時です。

  • [エントリポイント]ビュー

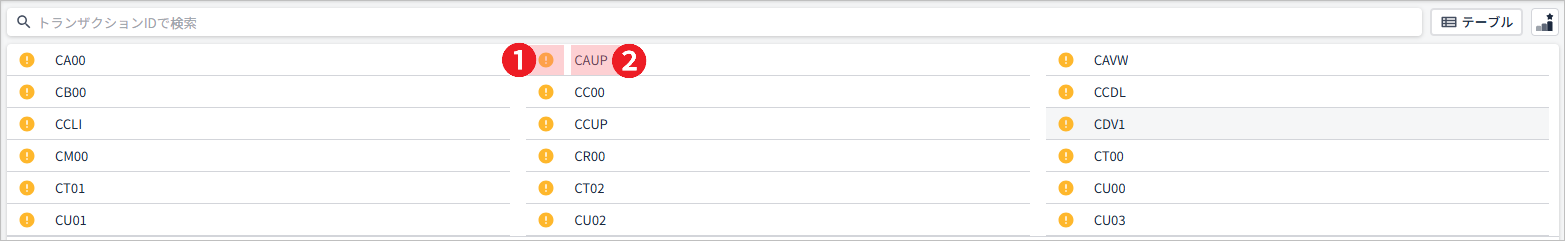

    figure entry point table view main
    区分 説明

    イシューが発生したかどうかを示します。

    • image:欠落、未対応

    • image:失敗

    トランザクションIDです。
