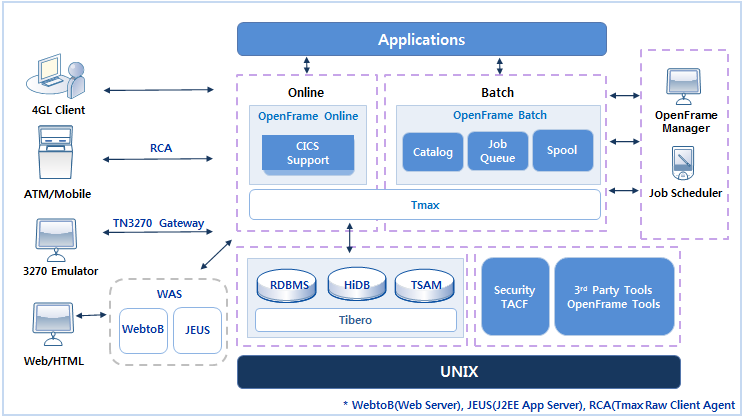

OpenFrameの構成

Tmaxは分散システム環境で異種端末間のトランザクション処理を保証しつつ、負荷を分散させ、エラーの発生時に適切に措置するTPモニター製品です。主要機能はプロセス管理、トランザクション管理、負荷調節およびフェイルオーバー対策です。

OpenFrameはTmaxエンジンを基盤に開発され、Tmaxのマルチノード・クラスタリング、負荷調節およびフェイルオーバー機能を継承し、メインフレームと同様の高可用性と安定性を保証します。

メインフレームではOSレベルでレコードI/Oやトランザクションをサポートする多様なデータセットを使用できます。一方、UNIXファイル・システムでは基本的なブロック単位の読み書き機能だけ提供します。

Baseは当社が保有している関係型データベース技術が応用されており、メインフレームのデータセット機能をオープン環境でも提供するために、データセット・モジュールとサービスを提供します。

メインフレームのユーザー・データはEBCDICコードで保存されます。一方、OpenFrameはオープン環境の標準であるASCIIコードでユーザー・データを保存します。そのため、メインフレームのデータをオープン環境に移行する場合や、業務連携のためオープン環境からメインフレームにデータを送信する場合は、コード変換のためのマッピング・テーブルが必要であり、Baseはコード・ページを使用しています。

システム・コンソールまたはコンソールは、システムの管理と運用に使用されます。システム・カーナルからのメッセージをシステム管理者に出力する画面とシステムを管理するコマンドを入力できるキーボードで構成されます。

一部のメインフレーム・システムではシステム・コンソールをメインフレームの管理目的以外に、リアルタイムでデータをアプリケーションに直接入力するためにも使用します。OpenFrameはこうしたメインフレームのコンソール機能をサポートするために、仮想のコンソール・インターフェースを提供します。

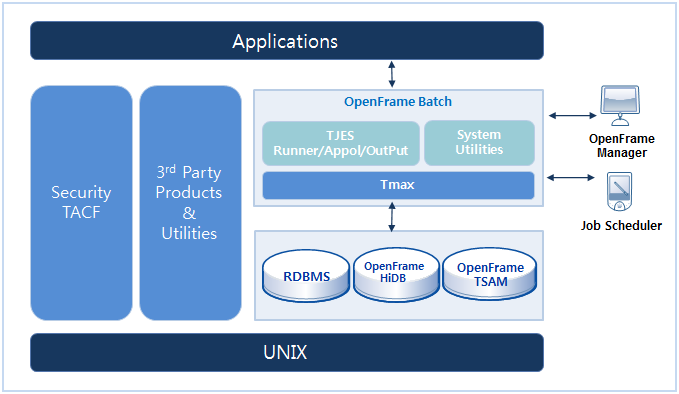

メインフレームで運用されてきた業務プログラムを業務ロジックを変更せずにそのままオープン・システム環境で実行することができます。

JCLや業務プログラムを変更せずに使用できるため、プログラムの再開発によるリスク負担を軽減できます。

UNIXシステムが提供する多様なアプリケーションを使用できるため、新しいバッチ・ジョブの開発が容易になります。

バッチ・ジョブの増加によって発生した負荷をTmaxを通じて、またはサーバーの増設により分散させます。

Tmaxを基盤システムにして開発されたOpenFrameは、データベースやハードウェア障害が発生した場合に優れたフェイルオーバー機能を利用できるため、バッチ・ジョブの実行に影響を与えません。Tmaxサーバーにより障害ノードの自動検知と自動復旧が可能です。

マイグレーションに必要な様々なユーティリティとツール、ユーティリティの開発に必要なライブラリーを提供します。既存のMVS JCLで使用してきた様々なユーティリティ・プログラムをバッチ環境で実行することができます。

メインフレームのJESに対応するOpenFrameのバッチ・ジョブ管理システムです。JCLを通じてユーザーから受信したジョブをシステムのリソース状況に応じてスケジューリングし、ランナーを利用して実行します。また、ジョブの実行結果を照会およびプリントできます。

メインフレームのデータセット操作関連ユーティリティと同様な機能を提供するユーティリティを提供します。また、メインフレームで使われていたサードパーティ・ユーティリティを従来と同様に使えるようにインターフェースを提供します。

JCLのPGMに指定されたユーティリティは、ジョブがサブミットされた後バッチ・ジョブを実行するプログラムです。OpenFrameは多様な機能を実行するユーティリティを提供します。

メインフレームで使用してきたデータセットやデータベースの移行やOpenFrameシステムの運用に必要な一連のツール・セットを提供します。

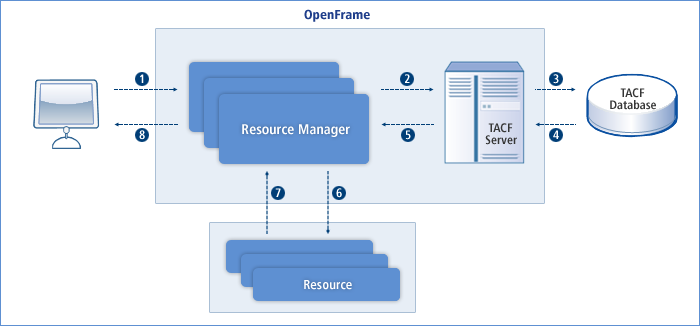

OpenFrameにアクセスするユーザーのユーザーIDとパスワードを確認します。認証に失敗したユーザーはOpenFrameおよびOpenFrameのリソースにアクセスできません。

ユーザーごとにアクセスできるリソースを定義することができます。

接続時間、アクセス回数、アクセスしたリソースなどのシステム統計情報を記録します。これらのログは統計レポートの作成やユーザー行動およびリソースの使用傾向の分析に使用されます。

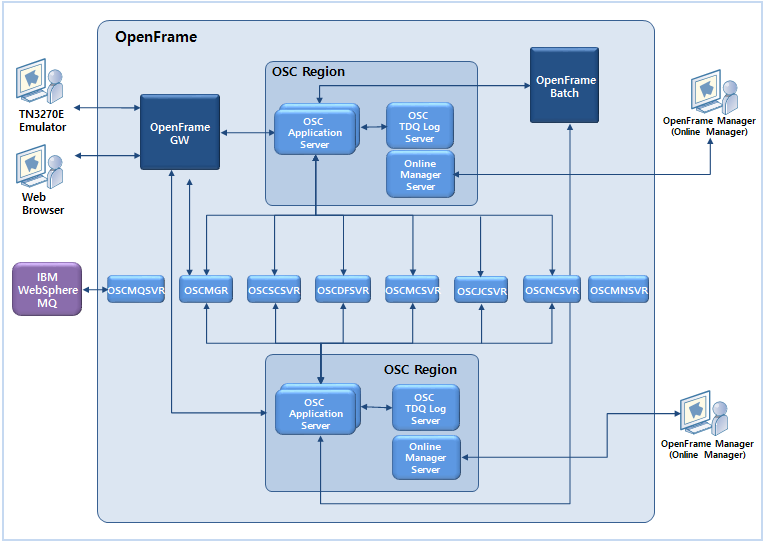

OSCアプリケーション・サーバーは1つ以上のプロセスで構成されます。クライアントから多数のトランザクション要求を受けると、プロセス・スケジューリング機能によりトランザクション要求を迅速かつ効率的に処理します。

OSCではリソース・サービスへの同時アクセスが可能なため、複数のアプリケーション要求を並列処理することができます。アプリケーション・サーバーとその補助サーバーは同じOSCリージョンにマッピングされ、アプリケーション・サーバーのすべてのプロセスは関連付けられます。関連付けられたプロセスは同じ設定情報とリソース定義により管理されます。OSCは、設定ファイルとRun-Time System Definition (RTSD)を使用してこれらのプロセスが同じリソース・サービスを提供することを可能にし、複数の要求を同時に処理することができます。

OSCシステムは、CICSが提供していたリソース・サービスと同一または類似したサービスを提供します。

OSCシステムはCICSで開発されたユーザー・プログラムを使用できるよう、EXEC CICS文、EXEC DLI文、CBLTDLI関数を提供します。また、OpenFrameのユーティリティを利用して、CICSやIMS/DCで作成されたユーザー業務プログラムをコードの変更なしにオープン・システムにマイグレーションすることができ、CICSやIMS/DCで使用されていたリソースも提供されます。

TPモニターのシステム管理ユーティリティ・プログラムをOpenFrameで利用できます。

メインフレームCICS Supplied Transactionに対応する機能をGUIで提供します。

OSCシステム・ログの照会、サービス・リソース定義の作成、照会、修正が可能です。また、OSCサーバー状態、サーバー情報、および動的端末情報など、動的なシステム状態照会サービス機能を提供します。

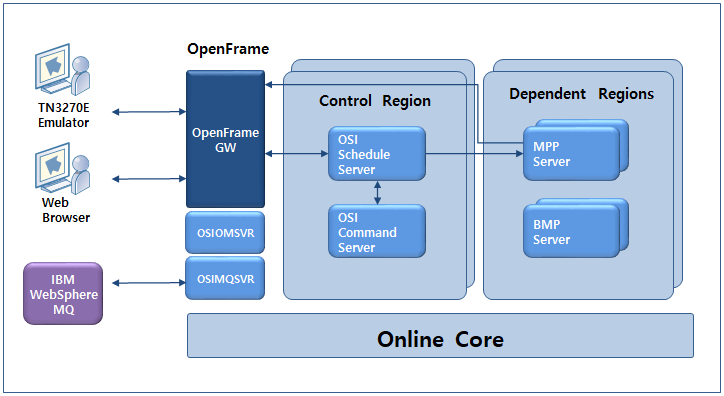

OSIシステムを運用するために必要なシステム・モジュールです。OSIシステム・サーバーの機能は、メッセージ・スケジューリング、メッセージ・キューの管理、MFSを介したメッセージの変換、DB連携、システムおよびユーザー・コマンドの処理などです。

ユーザー・アプリケーション・プログラムを実行するには、ユーザーが直接JCLを使用してプロセス(Tmaxサーバー)を起動するか、/START REGIONコマンドを使用して起動します。

アプリケーション・プログラムを介して端末の接続を終了することができ、設定によって端末に接続することができます。割り当てられたリソースに応じて端末の接続を制御します。

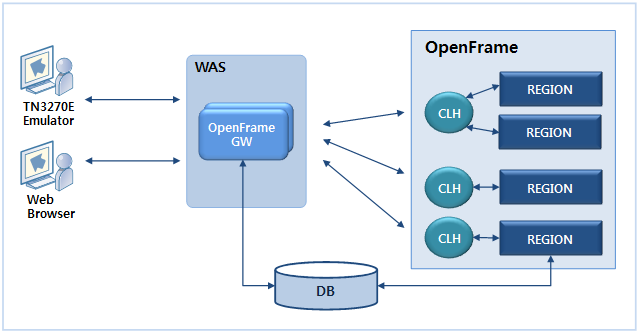

OpenFrame GWはWeb端末を提供します。Web端末はOpenFrame GW内部で3270データ・プロトコルを維持し、3270プロトコル・エミュレーターと同様に使用することができます。

使用可能なアプリケーション・サーバーとそれに関連しているリソースをデータベースを介して共有します。

OpenFrameの運用に必要な全般的なユーザー・インタフェースを提供するWebベースのツールです。ユーザーはUNIXオペレーティング・システムについて十分な理解がなくても、ユーザー・フレンドリーなGUIを使ってOpenFrameシステムを容易に操作することができます。

OpenFrameの認証システムであるTACFを使用する場合、TACF Managerを介して各ユーザーのアクセス権限を登録、削除、および管理することができます。
