紹介

OpenFrame GWは、メインフレーム・リホスト・ソリューションであるOpenFrameを構成する製品の一つです。複数の3270端末をリアルタイムで管理および監視し、オンライン製品(OSC、OSI、AIM)と端末の間でデータ処理、トランザクション、端末管理などを行います。

ユーザーは、3270プロトコルの端末とOpenFrame GWが提供するWebプロトコル端末を使用して、OpenFrameと通信することができます。

以下は、OpenFrame GWが提供するサービスです。

OpenFrame GWはネットワーク通信を管理し、次のような機能をサポートしています。

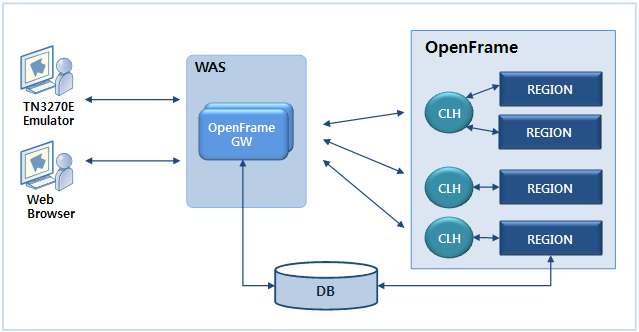

OpenFrame GWは、WAS上のWebサーバーとして実装されます。データベース(Tibero)には、現在接続している端末と起動しているオンライン・リージョン(OSC、OSI、AIM、...)の情報が保存されます。

OpenFrameのオンライン・リージョンには、TmaxのCLHを介してアクセスし、データベースを介してリソースを共有します。また、Tmaxによりコネクション・スケジューリングが実行されるため、Tmaxコネクションの許容数内であれば、接続する端末の数が増えても接続することができます。

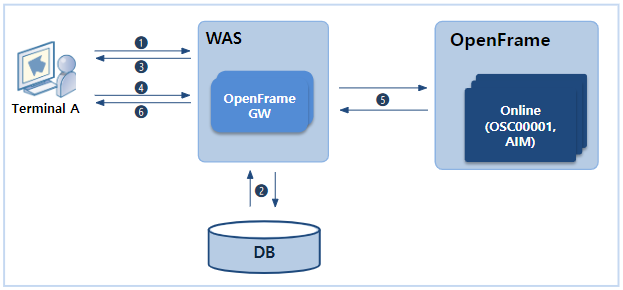

以下の図は、3270端末にログオンして、オンライン・リージョンのトランザクションを実行するプロセスです。

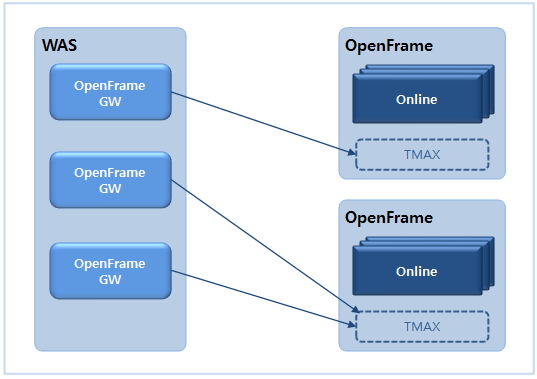

OpenFrame GWは、WAS(JEUS)上で動作します。したがって、1つのWASに1つ以上のサーバーが存在することができます。また、各サーバーにOpenFrame GWを搭載して、1つのWASに複数のOpenFrame GWを動作させることも可能です。OpenFrame GWは、同じOpenFrameに接続することも、異なるOpenFrameにそれぞれ接続することも可能です。

OpenFrame GWは、3270エミュレーターだけでなく、Web端末と通信してOpenFrameで処理されたメッセージを適切な文字セット(CPM)を使用して変換してから送信する機能を提供します。

基本的に3270エミュレーターは、各国の文字をEBCDIC文字としてOpenFrame GWに送信し、Web端末はASCII文字としてデータを送信します。OpenFrameは、EBCDIC文字でのみデータを送受信できるため、Web端末の場合は、ASCII文字をEBCDIC文字に変換する必要があります。そのため、OpenFrame GWは、事前定義されたCPM文字セットを利用して処理しています。

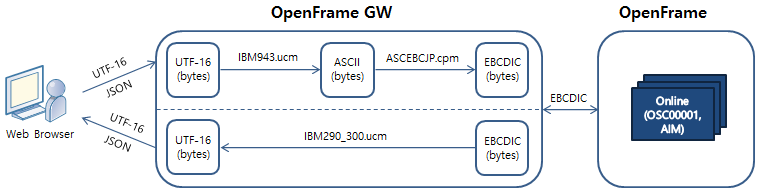

以下は、日本語文字セット(ASCEBCJP:EBCASCJP)を利用し、Web端末がOpenFrame GWを経由してOpenFrameとデータを送受信するプロセスです。
