アプリケーションのデプロイ

本章では、OpenFrame GWのインストール時に追加設定が自動的に実行されない場合、直接設定する方法について説明します。

OpenFrame GWはJEUSにデプロイされ動作するため、JEUSが起動している必要があります。本書は、JEUS 8.5バージョンがインストールされていることを前提として説明しています。インストール時にJEUSサーバーが起動していないか、旧バージョンがインストールされている場合は、JEUSに<lifecycle-invocation>を直接設定する必要があります。詳細については、JEUSの環境設定を参照してください。

1. Web端末アプリケーションのデプロイ

OpenFrame GWインストーラーをインストールすると、Web端末バイナリも指定されたディレクトリにコピーされます。Web端末を使用するために、次のようにJEUSにアプリケーションをデプロイします。

OpenFrame GWインストーラーを実行する際、Web端末バイナリを次のディレクトリにコピーします。
```
$JEUS_HOME/domains/<domain_name>/servers/<server_name>/lib/application/<application_id>
```

Web端末アプリケーションは、インストーラーのインストール時に自動的にデプロイされますが、直接設定する場合は、JEUS WebAdminあるいはjeusadminツールを用いてデプロイします。

以下は、jeusadminツールを使用する方法です。

$jeusadmin -u <jeus_id> -p <jeus_password> -host <DAS_ip>:<DAS_base_port> "deploy-application <application_id> -path <application_path> -servers <server_name>"

以下の例では、jeusadminツールを使用して、JEUSの管理者アカウントでサーバー(server1)にWeb端末アプリケーション(アプリケーション名はwebterminal)をデプロイしています。

$jeusadmin -u administrator -p 1111111 -host 192.168.105.191:9736 "deploy-application webterminal -path /home/ofgw1/jeus7/domains/jeus_domain/servers/server1/lib/application/webterminal -servers server1"

Attempting to connect to 192.168.105.191:9736.
The connection has been established to Domain Administration Server adminServer in the domain jeus_domain.
deploy the application for the application [webterminal] succeeded.

アプリケーションが正常にデプロイされると、domain.xmlに<deployed-application>タグが自動的に追加されます。

以下は、OpenFrame GWがインストールされているサーバーにWeb端末アプリケーションを設定する例です。

<?xml version="1.0" encoding="UTF-8"?>
<domain xmlns="http://www.tmaxsoft.com/xml/ns/jeus" version="8.5">
...
    </server>
 </servers>
  <deployed-applications>
    <deployed-application>
      <id>webterminal</id>
      <path>/home/ofgw1/jeus7/domains/jeus_domain/servers/server1/lib/application/webterminal
      </path>
      <type>WAR</type>
        <targets>
          <server>
             <name>server1</name>
          </server>
       </targets>
       <options>
          <classloading>ISOLATED</classloading>
          <fast-deploy>false</fast-deploy>
          <keep-generated>false</keep-generated>
          <shared>false</shared>
       </options>
    </deployed-application>
 </deployed-applications>
...
</domain>

以下は、<deployed-application>の設定タグについての説明です。

タグ	説明
<id>	アプリケーション名です。
<path>	Web端末バイナリのパスです。
<type>	アプリケーションのタイプを指定します。 EAR EJB WAR CAR RAR
<server>	アプリケーションをデプロイするサーバーです。

タグ

説明

<id>

アプリケーション名です。

<path>

Web端末バイナリのパスです。

<type>

アプリケーションのタイプを指定します。

アプリケーションをデプロイするサーバーです。

デプロイが実行されていないと、<deployed-application>タグが確認できません。JEUS WebAdminの[Applications]メニューからアプリケーションを確認して、該当するアプリケーションをデプロイおよび設定してください。その他の設定オプションについては、『JEUS XMLリファレンスガイド』を参照してください。

2. Web端末の接続

JEUSの起動後、OpenFrame GWが提供するWeb端末の接続方法について説明します。

JEUSが正常に起動したら、Webブラウザーを実行してアドレス欄にWebゲートウェイの接続属性を入力します。

http://{webterminalがインストールされたIP}:{HTTPポート}/{webterminal Context Name}?{接続属性 [ip&port&lu&name]}

以下は、アプリケーションの実行例です。Web端末がインストールされたIPアドレスが「192.168.105.191」、JEUSのインストール時に設定したHTTPリスナー・ポートは「8088」、コンテキスト名はデフォルトの「webterminal」に設定しています。

http://192.168.105.191:8088/webterminal

以下は、HTTPポート情報とコンテキスト名を確認する方法です。

HTTPポート情報を確認する方法

以下より、ポート番号を確認します。

$JEUS_HOME/domains/<domain_name>/config/domain.xml

以下は、サーバー(server1)にWeb端末アプリケーションをデプロイした場合、HTTPポートが8088に設定された内容を確認する例です。

<?xml version="1.0" encoding="UTF-8"?>
<domain xmlns="http://www.tmaxsoft.com/xml/ns/jeus" version="8.5">
...
   <servers>
      <server>
         <name>server1</name>
         <node-name>ofRedhat64</node-name>
         <listeners>
            <base>BASE</base>
...
            <listener>
               <name>http-server1</name>
               <listen-port>8088</listen-port>
               <use-nio>true</use-nio>
               <selectors>1</selectors>
               <use-dual-selector>false</use-dual-selector>
               <backlog>128</backlog>
               <select-timeout>120000</select-timeout>
               <read-timeout>30000</read-timeout>
               <reserved-thread-num>0</reserved-thread-num>
            </listener>
...

コンテキスト名を確認する方法

以下より、jeus-web-dd.xmlの<context-path>を確認します。

$JEUS_HOME/domains/<domain_name>/servers/<server_name>/lib/application/
<application_name>/WEB-INF/jeus-web-dd.xml

接続属性の設定方法

Web端末に接続する場合は、あらかじめURLに接続情報を明示し、その情報を利用して接続することができます。URLの後ろに区切り文字の疑問符(？)を挿入し、パラメータ形式で接続情報を設定できます。各パラメータは「&」で区切ります。各パラメータはオプションとして使用可能であり、宣言順序もありません。

以下は、設定可能な接続情報です。

項目	説明
ip	IPアドレスを設定します。
port	ポートを設定します。
lu	LU名を設定します。
name	ブラウザーのタブに表示されるタイトルを設定します。

項目

説明

IPアドレスを設定します。

port

ポートを設定します。

LU名を設定します。

name

ブラウザーのタブに表示されるタイトルを設定します。

以下は、Web端末がインストールされたIPが「192.168.105.191」、JEUSのインストール時に設定したHTTPリスナー・ポートは「8088」、コンテキスト名は「webterminal3に設定した場合です。接続する対象IP(TMAX IP)の「192.168.105.196」、LUポート(またはVTAMポート)の「8578」、LU名の「TESTTRM3」で接続が実行され、実行されたWebブラウザーのタブには「TEST01」というタイトルが設定されるURLの例です。

http://192.168.105.191:8088/webterminal3/?&ip=192.168.105.196&port=8578&lu=TESTTRM3&name=TEST01

Web端末に接続する際、ブラウザーのURLにはip、port、lu、nameの情報が表示されず、これらの情報はセッション・ストレージに保存されます。

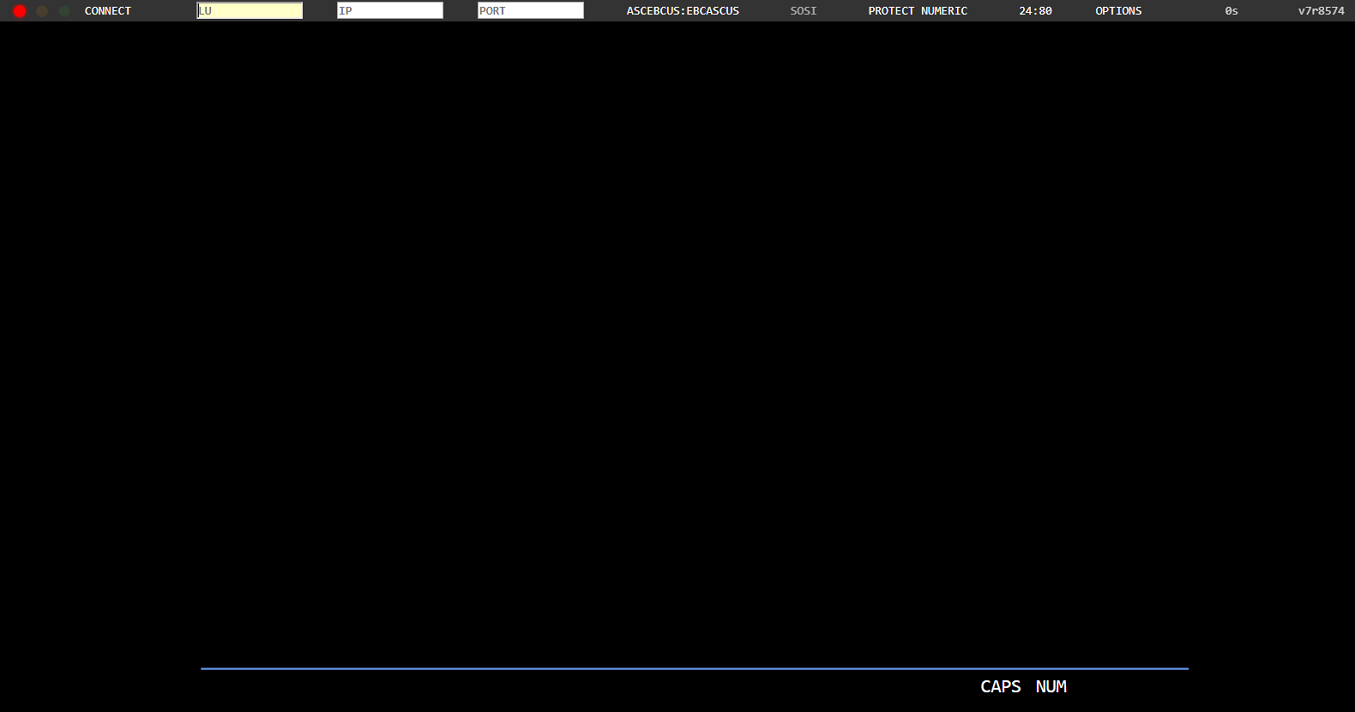

Web端末アプリケーションが正常にデプロイされると、以下の画面が表示されます。

Web端末の接続画面(1)

Web端末に接続するときは、「LU名」を入力した後[CONNECT]をクリックするか、あるいはLU自動割り当て機能を使用します。

LU名を入力した場合、画面の 「IP」と「PORT」フィールドには表示されませんが、内部で接続しているOpenFrame GWの情報を持っています。OpenFrame GWが提供するLU自動割り当て機能を使用する場合は、LU名を入力しなくてもゲートウェイに接続することができます。これは、クライアントのIPに応じて有効なLU名を割り当てる機能です。

接続後、[DISCONNECT]をクリックすると接続が解除されます。

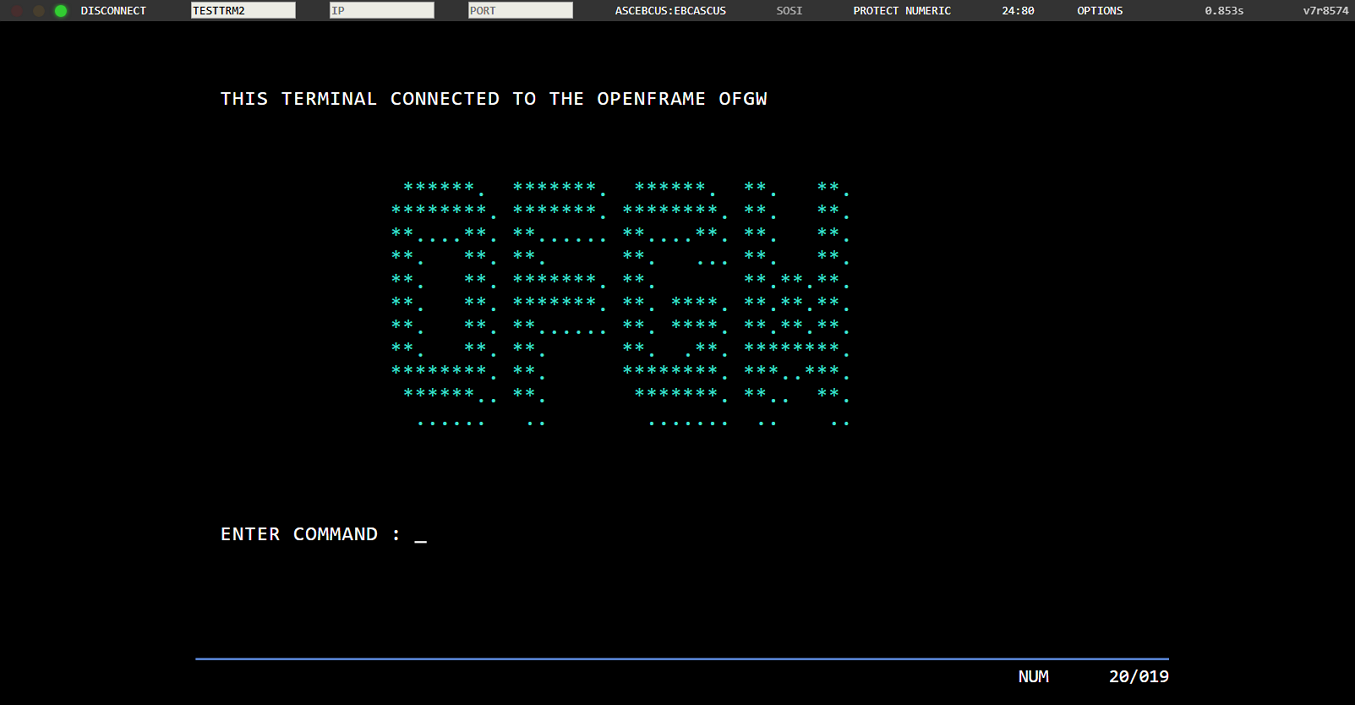

Web端末の接続画面(2)

以下は、画面の項目についての説明です。

項目	説明
状態表示	Web端末の現在の状態を表示します。赤色 : 接続の試行前か、あるいは終了した場合です。[CONNECT]ボタンをクリックすると、ゲートウェイへの接続を試行します。オレンジ色 : 接続の試行中か、あるいはユーザー要求に対する応答待ち状態です。緑色 : 正常に接続されたか、あるいはユーザー要求への応答が正常に受信された場合です。[DISCONNECT]ボタンをクリックすると、ゲートウェイの接続を解除します。
接続情報	LU : LU名を入力して接続します。LU自動割り当て機能を使用すると、LU名を入力しなくても保存されているIPとポートでゲートウェイに自動的に接続します。 IP/PORT : IPとポートを入力してゲートウェイに接続します。 ofgw.propertiesの設定に応じて、各項目が自動割り当て機能を使用することができます。
言語情報	画面での入力や出力時に、EBCDIC/ASCII間のデータ変換のためにCPM表を使用します。 ASCEBCJP:EBCACSCJP ASCEBCUS:EBCASCUS ASCEBCKR:EBCASCKR ASCEBCFI:EBCASCFI ASCEBCFR:EBCASCFR ASCEBCTW:EBCASCTW ASCJEFK:JEFASCK webterminal.propertiesのcpm項目に設定すると、Web端末の実行時に指定した値が自動的に設定されます。
SOSIオプション	[SOSI]ボタンをクリックして有効化または無効化します。表示されるマップでSOSIを使用している場合は有効化します。
PROTECT NUMERICオプション	[PROTECT NUMERIC]ボタンをクリックして有効化または無効化します。Numeric属性を持つ入力フィールドに数字のみ入力を許可する場合に有効化します。
サイズ・オプション	Web端末を使用するための画面のサイズです。以下のいずれかを設定できます。 24:80 32:80 27:132
オプション	[SHORTCUT]、[COPY SCREEN]、[KEYBOARD]、[NUMPAD]、[KEYPAD]メニューを使用できます。いずれかのメニューを指定すると当該機能が実行されるか、あるいはその機能のポップアップ・ウィンドウが表示されます。
応答時間	1ページあたりの要求に対する応答時間を表示します。(単位: 秒)
バージョン	Web端末のバージョンを表示します。

項目

説明

状態表示

Web端末の現在の状態を表示します。

赤色 : 接続の試行前か、あるいは終了した場合です。[CONNECT]ボタンをクリックすると、ゲートウェイへの接続を試行します。
オレンジ色 : 接続の試行中か、あるいはユーザー要求に対する応答待ち状態です。
緑色 : 正常に接続されたか、あるいはユーザー要求への応答が正常に受信された場合です。[DISCONNECT]ボタンをクリックすると、ゲートウェイの接続を解除します。

接続情報

LU : LU名を入力して接続します。LU自動割り当て機能を使用すると、LU名を入力しなくても保存されているIPとポートでゲートウェイに自動的に接続します。
IP/PORT : IPとポートを入力してゲートウェイに接続します。

ofgw.propertiesの設定に応じて、各項目が自動割り当て機能を使用することができます。

言語情報

画面での入力や出力時に、EBCDIC/ASCII間のデータ変換のためにCPM表を使用します。

ASCEBCJP:EBCACSCJP
ASCEBCUS:EBCASCUS
ASCEBCKR:EBCASCKR
ASCEBCFI:EBCASCFI
ASCEBCFR:EBCASCFR
ASCEBCTW:EBCASCTW
ASCJEFK:JEFASCK

webterminal.propertiesのcpm項目に設定すると、Web端末の実行時に指定した値が自動的に設定されます。

SOSIオプション

[SOSI]ボタンをクリックして有効化または無効化します。表示されるマップでSOSIを使用している場合は有効化します。

PROTECT NUMERICオプション

[PROTECT NUMERIC]ボタンをクリックして有効化または無効化します。Numeric属性を持つ入力フィールドに数字のみ入力を許可する場合に有効化します。

サイズ・オプション

Web端末を使用するための画面のサイズです。

以下のいずれかを設定できます。

24:80
32:80
27:132

オプション

[SHORTCUT]、[COPY SCREEN]、[KEYBOARD]、[NUMPAD]、[KEYPAD]メニューを使用できます。いずれかのメニューを指定すると当該機能が実行されるか、あるいはその機能のポップアップ・ウィンドウが表示されます。

応答時間

1ページあたりの要求に対する応答時間を表示します。(単位: 秒)

バージョン

Web端末のバージョンを表示します。

Web端末の詳細については、OpenFrame GW『Web端末ガイド』を参照してください。
