紹介
本章では、MFS(Message Format Service)の基本概念と構成要素について説明します。
1. 基本概念
MFSは、ユーザーが必要に応じてTN3270画面を構成できるようにサポートするモジュールです。MFSは、端末とユーザー・アプリケーションの間で、ユーザー・データを端末の種類に応じて画面に表示します。また、画面から入力されたデータをユーザー・データに合わせて構成します。
-

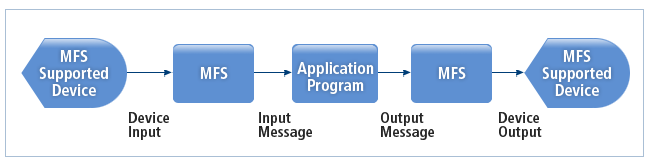

端末からデータが入力されます。(Device Input)
-
MFSを介して、入力されたデータを処理するアプリケーションにメッセージを送信します。(Input Message)
-
アプリケーションが処理した結果をメッセージとしてMFSに送信します。(Output Message)
-
結果画面を端末に表示します。(Device Output)
2. 構成要素
MFSは、MFSフォーマット・コンパイラー・ツール、MFSライブラリで構成されています。
-
MFSフォーマット・コンパイラー・ツール
MFS構文に従って作成されたフォーマット・ファイルを機械語にコンパイルするツールです。osimfsgenがこれに該当します。
-
MFSライブラリ
端末とユーザー・サーバー(従属地域)間で送受信するメッセージをシステム・サーバー(制御領域)で変換する際に使用されます。

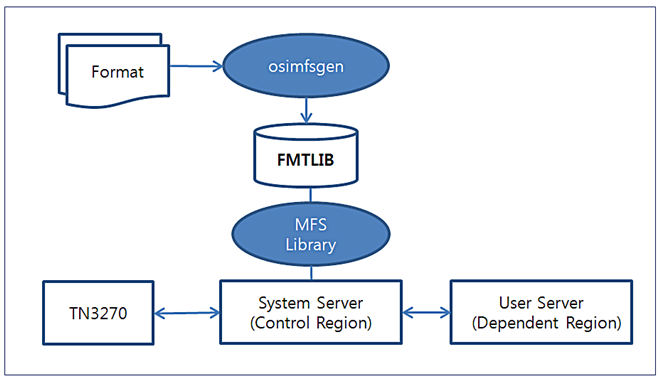

以下の図は、MFSの構成要素の関係を示します。
2.1. MFSフォーマット・コンパイラー・ツール(osimfsgen)
osimfsgenは、MFS構文に従って作成されたフォーマット・ファイル（画面情報をマクロで定義したテキスト・ファイル）を機械語にコンパイルするツールです。
osimfsgenを使用して、MID、MOD、DIF、DOFなどの4つのバイナリ・ファイルが作成されます。(物理的には、DIFとDOFは1つのファイルです。)
-
MID(Message Input Descriptor)
DIFから入力された画面情報を受信し、トランザクション情報と一緒に入力データをユーザー・アプリケーションに送信します。
-
MOD(Message Output Descriptor)
ユーザー・アプリケーションの結果として端末にデータを送信するか、ユーザーがMOD名を入力すると、MODに接続されたDOFを介して画面情報とデータが画面に表示します。
-
DIF(Device Input Format)
画面に出力される情報のうち、入力可能なフィールドの情報を管理します。
-
DOF(Device Output Format)
画面に出力されるすべての情報を管理します。

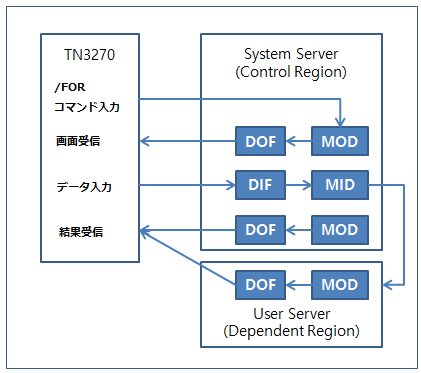

以下の図は、MFSバイナリの関係を示します。現在のバージョンでは、ユーザー・サーバー(従属サーバー)からMFSライブラリを介してTN3270端末に出力メッセージを送信することができます。
各バイナリ・シンボルはフォーマット・ファイルに記述されたマクロをベースに作成されます。DFLDマクロは、DOFとDIFの情報作成に影響を与え、MFLDマクロは、MODとMIDの情報作成に影響を与えます。
|
osimfsgenツールの使用方法についての詳細は、OpenFrame OSI『ツールリファレンスガイド』を参照してください。 |
